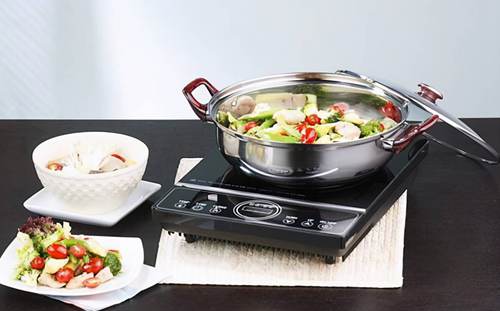

电磁炉相信很多家庭都有在使用，特别是在没有管道煤气的地方，人们应该都会选择使用电磁炉。电磁炉使用方便，价格实惠但也会因使用不当等诸多因素造成损坏，因为价格的原因现在一般的维修店也都不愿意维修，价格低了不赚钱，价格高了顾客又不能接受。

而对于家电维修从业人员来说也不愿把精力用于解决电磁炉的疑难杂症，因为实在是没有多大的回报价值。

今天把家用电磁炉的常见故障与排除方法分享给大家以供参考。

一、烧保险丝

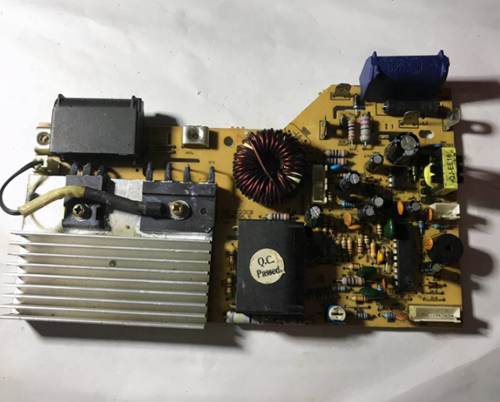

故障分析：此故障一般带有其它的元件损坏一起出现，如IGBT、整流桥堆也一起击穿等，换上新的保险管后，不要马上上电试机，否则可能会再次引起烧保险管

检查步骤：

1、检查驱动电路DW1 18V稳压二极管是否击穿

2、检查驱动电路贴片三极管Q1Q2Q3是否正常或击穿

3、检查电路板地线是否烧断

4、检查电源D1D2D5二极管 IN4007以及电源ICAP8012是否击穿

5、大电容5UF 0.3UF是否容量正常。

二、风机不转

检查步骤：

1、风机驱动三极管8050

2、源18V是否正常。

3、检查风机好坏。

三、报警无功率

检查步骤：

1、测量线盘线盘端子是否有300V电压。

2、测量主IC 1脚电压1.0左右，2脚电压0.9左右。

3、测量驱动电路贴片三极管Q1Q2Q3，18V稳压管。

4、电源电压18V 5V是否正常

5、检查C8贴片电容 容量471P

四、功率上升下降/间断加热

检查步骤：

1、检查康铜丝是否虚焊。

2、检查电位器/可调电阻以及C16、17贴片电容

3、测量主IC12脚电压 3.0V左右

五、通电无反应

首先应确认电源线及插座是否完好，检查步骤：

1、检查电源电路10欧线绕电阻电源ICAP8012

2、检查电源DW218V稳压二极管，EC104 1UF电容变压器450V4.7UF电容。

3、检查D5D7D8二极管 UF4007

4、检查U103 78L05

5、电压若正常还是无反应检查：1、主IC。2、R23 1.5KR24 3.3K电阻。

六、面板显示E1 E2 E3

检查步骤：

1、检查主传感器是否正常 传感器负温度系数热敏电阻100K

2、检查热R45电阻C15贴片电容。

3、代换主IC。

七、面板显示E4 E5 E6

检查步骤：

1、检查IGBT热敏电阻是否正常

2、炉内温度是否过高，风机转速是否正常

3、检查R99贴片电阻C14贴片电容以及主IC。

八、一般常见故障代码含义

E1 断路 主传感器坏

E2 短路 主传感器坏

E3 高温 主传感器坏

E4 断路 散热片传感器坏

E5 短路 散热片传感器坏

E6 高温 散热片传感器坏

E7 低压保护

E8 高压保护

E10 干烧保护

E11 主传感器坏

遇到家用电磁炉故障，有一定动手能力的朋友，可以借助以上内容或许就可以轻松解决。
