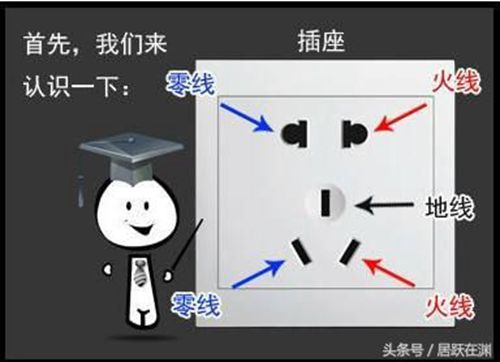

零线、地线、火线

大部分人都很清楚零线、地线、火线的概念，如果你不知道，请继续向下看，否则可跳过本段。

火线：火线上的电位较高，对地、对零线，均可产生220V电压。换句话说，一旦火线和零线或大地形成通路，就会产生220V电压。因此，我们常说“火线带电”，是指电路未接通时，火线上电位较高，人体触摸火线时，会形成火线——人体——大地回路，导致人体触电。

零线：零线上的电位与大地相同，我们称之为0。正因为如此，我们站在大地上触摸零线，没有电势差产生，就不会产生电压，人体也就不会触电。零线上只有两种情况下会有电压，一是电路正在工作；二是电路发生故障。

正常情况下，零线与火线接通中间有负载，电路中就会产生电流。

地线：是一根与大地连接的保护线，三脚插头中间那个脚，就是用来连接地线的。地线的另一端，与电器的外壳连接。一般金属外壳的用电器，都会设计地线。地线的主要作用，是一旦电器外壳带电，则使外壳的电通过地线流入地下，避免对用户造成伤害。

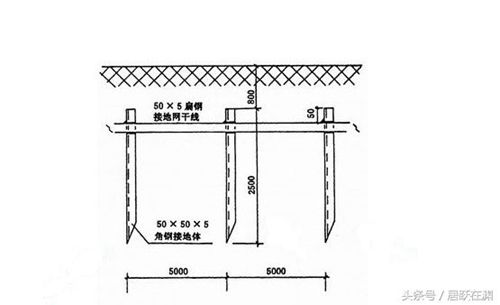

地线接地装置的制作

有漏电保护器是否还需要地线

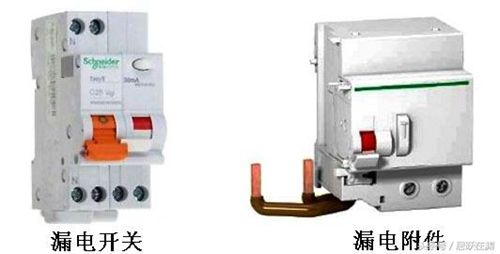

漏电保护器

国标中有明文规定，所有插座回路必须有漏电保护器进行保护。那什么是漏电保护器呢？

漏电保护器，是一个安装在空气开关上的附件，通过检测电路中的漏电电流，判断后进行跳闸处理。注意，漏电保护器的功能只有一个——对电路提供漏电保护。但是漏电断路器除了有漏电保护器的功能外，还有普通断路器的保护功能——过载保护和短路保护。

不可或缺的地线

仔细分析上文所说可知，地线和漏电保护器提供的保护功能几乎相同，那既然安装了漏电保护器，是不是就不需要地线了呢？

答案是不可以。

当电路中漏电电流较小时。漏电保护器为了防止误动作，一般设计的动作电流为30mA 人体安全电流。虽说这个电流对人体来说是绝对安全的，但是并不是没有感觉。人体通过30mA的电流，还是会造成疼痛等不适感。此时，漏电保护器不提供保护，如果此时安装了地线，即可绝对避免人体触电。

当电路中漏电电流较大时。正常情况下，此时的漏电断路器应该跳闸了，可是如果漏电保护器发生故障，则地线的作用就体现出来了。如果变压器进行了中性点接地——此时大地与零线连接，火线漏电后通过地线与大地-零线连接，造成短路，促使断路器的短路保护功能启动，及时跳闸。
