一、电阻的分类与阻值测定

电阻是电子电路常用元件，对交流、直流都有阻碍作用，常用于控制电路电流和电压的大小.

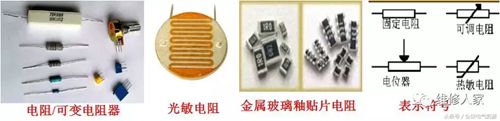

•按阻值特性：•固定电阻、可调电阻、特种电阻 敏感电阻 等.

•按制造材料：•碳膜电阻、金属膜电阻、线绕电阻、无感电阻、薄膜电阻等.

阻值和误差的标注方法

1、直标法：将电阻器的主要参数和技术性能用数字或字母直接标注在电阻体上。 eg：5.1k 5% ，5.1k J 5%

2、文字符号法：将文字、数字两者有规律组合起来表示电阻器的主要参数。eg: R47=0.47 R047=0.047 1R47=1.47, M47=0.47m 3K3=3.3K

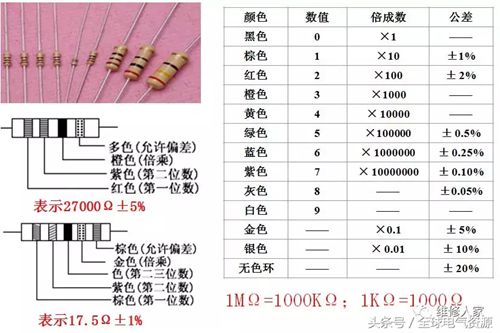

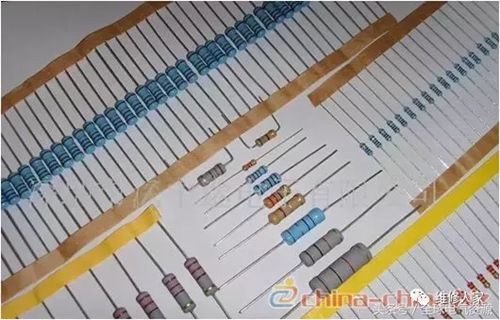

3、色标法：用不同颜色的色环来表示电阻器的阻值及误差等级。普通电阻一般有4环表示，精密电阻用5环。

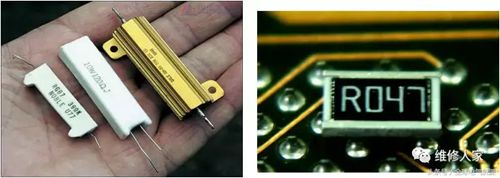

4、数码法：用三位数字表示元件的标称值。从左至右，前两位表示有效数位，第三位表示10^n n=0～8。当n=9时为特例，表示10^ -1。 0-10欧带小数点电阻值表示为XRX,RXX. eg : 471=470，105=1M，2R2=2.2，而标志是0或000的电阻器，表示是跳线，阻值为0。数码法标示时，电阻单位为欧姆。

5、仪表测量法：使用欧姆表、万用表等进行测量

色环电阻的标识 色标法

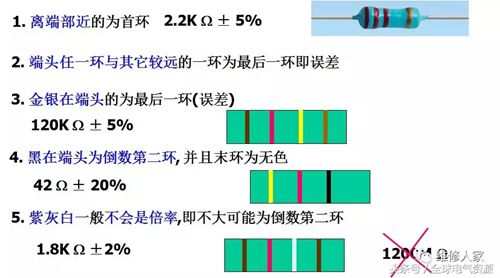

正确识别色环电阻的首环

色标法用于电阻标注时，还常用背景颜色区别材料，用浅色 淡绿色、浅棕色表示碳膜电阻，红色 或浅兰色表示金属膜或氧化膜电阻，深绿色表示线绕电阻。

二、电容的分类与测定

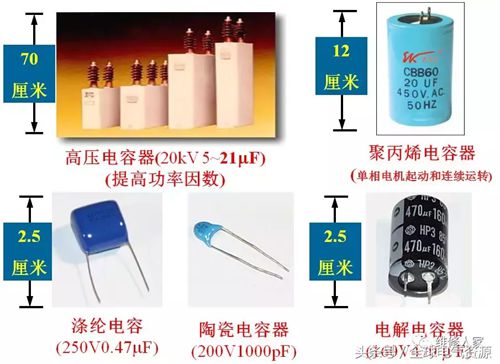

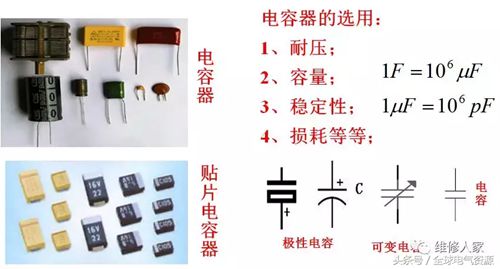

电容器是电子电路常用元件，在电路中起耦合、滤波、旁路、调谐、振荡等作用。

电容量的数码表示法

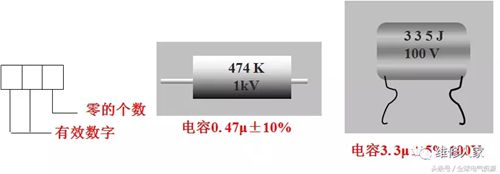

通常由三位数构成，左起第一、二位数字为有效数字位，第三位数字为倍率。单位为pF。如103表示0.01微法。如第三位为9，则表示0.1的倍率。例如，电容479表示4. 7pF。

固定电容故障的判断

1.若出现万用表指针不摆动，说明电容器已开路；

2.若万用表指针向右摆动后，指针不再复原，说明电容器被击穿；

3.若万用表指针向右摆动后，指针有少量复原，说明电容器有漏电现象，指针稳定后的读数即为电容器的漏电电阻值。

4.电容器正常时，其电容器的绝缘电阻应为108～1010。

三、电感

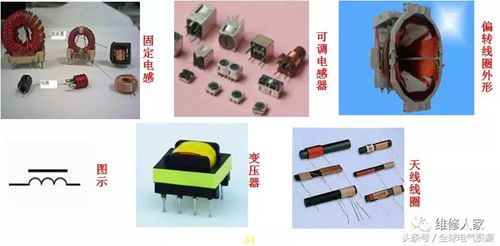

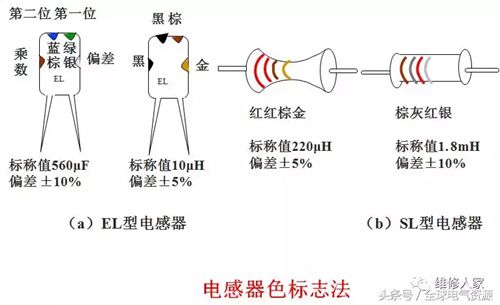

凡能产生自感作用的元件称为电感器。电感是一种储能元件，在电路中具有耦合、滤波、阻流、补偿、调谐等作用。分为自感和互感。

电感的默认基本单位：H

四、二极管

二极管又称晶体二极管，简称二极管，具有单向导电性。其主要作用包括：稳压、整流、检波、开关、光电转换等。

种类有很多，按照所用的半导体材料，可分为锗二极管 Ge管和硅二极管 Si管。

根据其不同用途，可分为检波二极管、整流二极管、稳压二极管、开关二极管、变容二极管、发光二极管等。

按照管芯结构，又可分为点接触型二极管、面接触型二极管及平面型二极管。

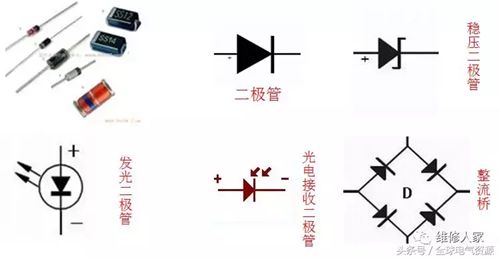

外观判别二极管的极性及表示符号：

万用表检测二极管的极性与好坏

测量时，选用万用表的R100或R1K档，并根据二极管的单向导电性来检测 正向小，反向近似无穷大。

特殊类型二极管的检测

稳压二极管的检测：

用万用表的R1K档和R10K档两次测量二极管，若其反向电阻有较大变化，则该二极管为稳压二极管；否则是普通二极管。

发光二极管 LED的检测：

用万用表的R10K档测量LED，其正向、反向电阻均比普通二极管大得多

光电二极管 光敏二极管的检测：

光电二极管在有光照和无光照两种情况下，反向电阻相差很大；若测量结果相差不大，说明该光电二极管已损坏或该二极管不是发光二极管。

五、三极管

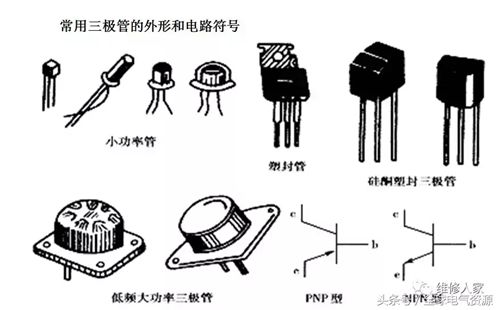

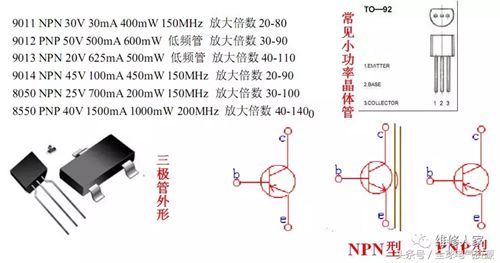

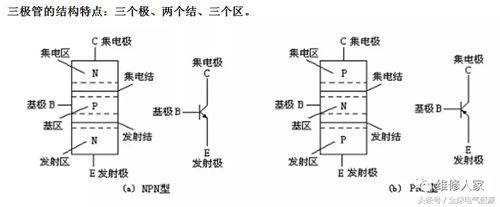

作用：三极管具有放大、电子开关、控制等作用，是核心元件。

万用表检测三极管的引脚极性与性能

选用万用表R100或R1K档测量。

测量依据：

根据三极管两个PN结的正、反向电阻的区别进行检测。

六、可控硅

七、温度传感器

负温度系数热敏电阻 NTC：•温度低于 “居里点”时，阻值很大；而高于 “居里点” 时急剧变小；

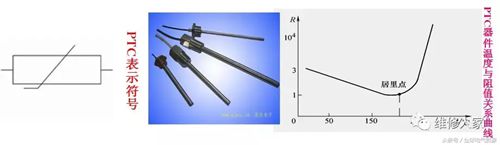

正温度系数热敏电阻 PTC：•温度低于 “居里点”时，阻值很小；而低于“居里点” 时急剧变大；

八、集成电路

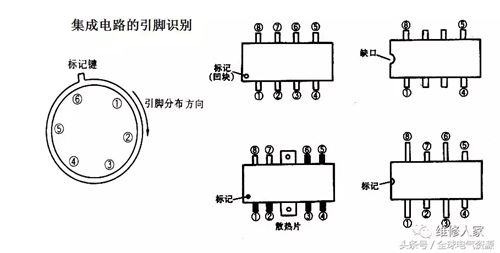

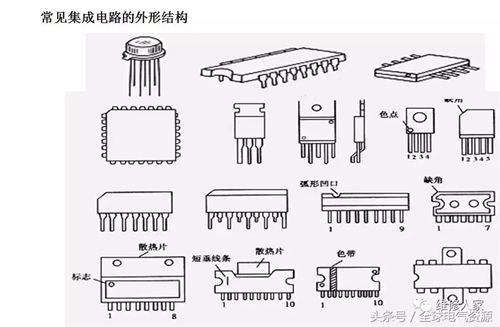

集成电路是一种集材料、元件、电路的三体一位的半导体器件。集成电路将晶体管、电阻、电容等元件集成在硅基片上，能实现某种特定功能。

集成电路的特点：

与分立元件相比，集成电路具有体积小、重量轻、性能好、可靠性高、损耗小、成本低等优点。
