一、应急开关电路工作原理
作用是在遥控器丟失或损坏的情况下,使用应急开关按键,空调器可应急使用,工作在自动模式,不能改变设定温度和风速,见图。
1. 开机方法
在处于待机状态时,按压一次应急幵关按键,空调器进入自动运行状态,CPU根据室内温度自动选择制冷、制热、送风等模式,以达到舒适的效果。按压按键使空调器运行时,在 任何状态下都可用遥控器控制,转入遥控器设定的运行状态。
2. 关机方法
在运行状态下,按压一次应急幵关按键,空调器停止工作。

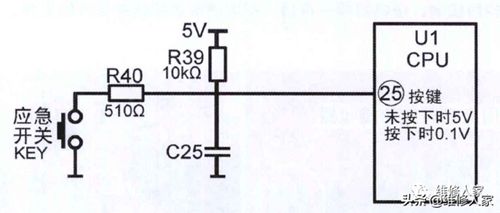

CPU⑥脚为应急开关按键检测引脚,正常时为高电平直流5V,应急开关按下时为低电平0.1V, CPU根据目前状态时低电平的次数,进入相应的控制程序。
二、应急开关按键
1.按键开关外形和作用
按键开关使用在应急开关电路或按键电路,挂式空调器通常只使用1个,而柜式空调器则使用多个 通常为6个左右。
图 a中按键常用在挂式空调器,共有4个引脚,其中2个为支撑引脚,通常直接接地;两个为开关引脚,接CPU相关引脚。
图 b中按键常用在柜式空调器中,也共有4个引脚,未设支撑引脚,其中左侧2个引脚在内部相通连在一起,右侧2个引脚在内部相通连在一起,其实4个引脚也相当于2 个引脚。2.测量按键开关引脚阻值
使用万用表电阻挡,分未按压按键时和按压按键时两次测量。
1未按压按键时测量开关引脚阻值
未按压按键时,引脚连接的内部触点并不相通,因此正常阻值应为无穷大,见图 。如果实测约26k或更小,为按键开关漏电损坏,引起空调器自动开机或关机的故障。对于不定时自动开关机故障,为判断故障原因时可以直接将应急开关取下试机。

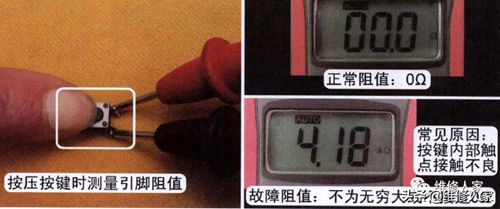

2按压按键时测量开关引脚阻值
按压按键,引脚连接的触点在内部相通,阻值应为0,见图。如果实测阻值为无穷大,为内部触点开路损坏,引起按压按键,空调器没有反应的故障;如果按压按键时有约4k的阻值,为内部触点接触不良,根据空调器电路的设计特点,出现按键不灵敏或功能键错乱,比如按下温度减键,而室内机主板在转换空调器的运行模式。
三、维修实例——按键开关漏电
说明:格力KFR-50GW/K 50513 B-N4挂式空调器,通上电源一段时间以后,见下图,在不使用遥控器的情况下,蜂鸣器响一声,空调器自动启动,显示板组件上显示设定温度为25度,室内风机运行;约30s后蜂鸣器响一声,显示板组件显示窗熄灭,空调器自动关机,但20s后,蜂鸣器再次响一声,显示窗显示为25度,空调器又处于开机状态。如果不拔下空调器的电源插头,将反复地进行开机和关机操作指令,同时空调器不制冷。有时由于频繁地开机和关机,压缩机也频繁地启动,引起电流过大,自动开机后会显示“E5”的代码。电路原理图和实物图,参见最上图,不同之处为本机按键设计在显示板组件。
1.测量应急开关按键引线电压
空调器幵关机有两种控制程序:
①使用遥控器控制;
②主板应急幵关电路。本例维修 时取下遥控器的电池,遥控器不再发送信号,空调器仍然自动开关机,排除遥控器引起的故障,应检査应急开关电路。见图 a,本机应急开关按键安装在显示板组件,通过引线 代号key连接至室内机主板。
见图 b,使用万用表直流电压挡,黑表笔接显示板组件DISP1插座上GND 地引针、红表笔接DISP2插座上key 连接应急开关按键引针,正常电压在未按压应急开关按键时应为稳定的直流5V,而实测电压在1.3-2.5V跳动变化,说明应急开关电路有漏电故障。
2.测量应急开关按键引脚阻值
为判断故障是显示板组件上的按键损坏,还是室内机主板上的瓷片电容损坏,拔下室内机主板与显示板组件的2束连接插头,使用万用表电阻挡测量显示板组件GND与key引针阻值,正常时未按下按键时阻值应为无穷大,而实测约为4k,初步判断应急开关按键损坏,见图 a 。
为准确判断,使用烙铁焊下按键,使用万用表电阻挡单独测量按键开关引脚,正常值应为无穷大,而实测约为5k。,确定按键开关漏电损坏,见图 b。
维修措施:更换应急幵关按键。

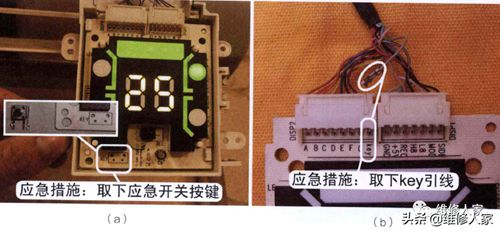

应急措施:如果暂时没有应急幵关按键更换,而用户又着急使用空调器,有两种方法。
①直接取下应急幵关按键不用安装,这样对空调器没有影响,只是少了应急开机和关机的功能,但使用遥控器可正常控制,见图 a;
②取下室内机主板与显示板 组件连接线中key引线,并使用胶布包好做好绝缘,相当于取下了应急开关按键,见图 b。
总结:应急开关按键漏电损坏,引起自动开关机故障,在维修中所占比例很大,此故障通常由应急开关按键漏电引起,维修时可直接更换试机。
