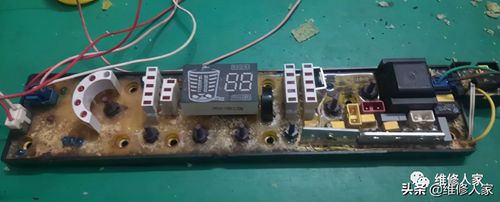

故障现象：一台松下波轮洗衣机XQB75-1975，用户描述，机器时而能开机时而不能开机。上门检查，通电试机，能够点亮工作正常，试了三次都能正常点亮。咨询用户说要等过半个钟头再开机试试。过一阵再次通电测试，果然面板无显示，拆开面板测量220V输入正常，判断电脑板故障，拆板回去维修。

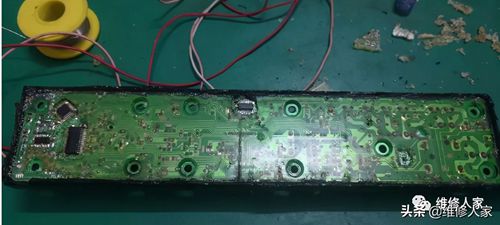

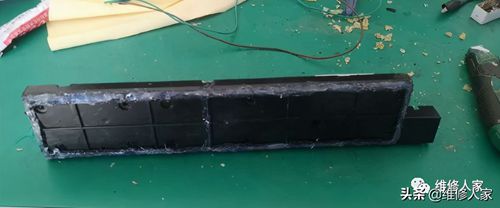

检修分析：不通电初步判断，可能是变压器或7805稳压电路故障比较多。用电烙铁开好背，测量变压器输入220V正常输出13V也正常7805输出5V还是正常。这下蒙了，从新调整思路，有时开关机按键损坏也会造成不开机 这里声明下：这台洗衣机通电瞬间，蜂鸣器是没有复位声的按键挨个测完都是好的。再次陷入沉思，怀疑可能是5V供电电路有腐蚀接触IC无供电造成的，顺着电路一边挖一边测量，都是正常的。以前修过几台都是IC脱焊，引起的各种各样奇怪的现象。于是把IC全部都拖焊一遍，心想这下应该没毛病了吧。

查找故障：于是通电测试，故障依旧。这下真的慌了， 故障为时能开机时不能开机，所以不考虑主芯片本身的问题无精打采的测了下主芯片的外围元件，发现三个同样大小100pf的贴片电容有一个容量偏低。这时的我就像是，在黑暗的夜里看到了黎明的第一道光一样，充满了希望与未知。翻了翻我的元件库没能找到体积及容量一致的，先找个小体积100PF的电容装上去测试先。再次通电测试果不其然，故障排除了。

心有余虑，断电一个钟再次测试正常。于是翻了翻料板，竟然还真找到了同体积同容量的电容换上。把之前装上去的小电容拆下再次测量138PF，还好当时没有直接封装起来，不然估计用不多久还得返工。
