网线水晶头顺序(网线水晶头线芯颜色排序正确接法)
网线水晶头顺序(网线水晶头线芯颜色排序正确接法)
在这个互联网时代，网线是每个家庭都需要用到的，自己要学会网线插座接法。网线水晶头接法主要有两种，一种是平行线接法，另一种是交叉线接法。下面小编就带大家了解网线插座接法和网线水晶头怎么接吧。
一、网线插座接法
1、我们这里所说的网线插座，正确的叫法应该是网线模块，一般应用在室内的墙壁上作为网线插孔。
2、现在家庭中使用的一般都是双绞线，双绞线分为T568A和T568B两种线序，信息模块端接入标准分T568A标准和T568B标准两种，我们的网线插座或者网线水晶头都只能在A和B中选择一种方式接线，若果一头接错就不会有反应。
3、在正品网线插座上，8个接线卡口除了有标明568A标准和568B标准两种连接方式的色标外，还有标明每个内部接线端与前端针脚的对应序号，而且插座上的各种色标均非常清晰、极好辨认。在接线时，你只须将双绞线中的各色线对打入对应色标的卡口即可。
网线插座接线步骤：
第一步：用剥线工具或压线钳的刀具在离线头10厘米长左右 也可以长一点，方便后面压线将双绞线的外包皮剥去。露出了四对双绞线。
第二步：开始打线，先不要拆开各线对，在将相应线对预先压入打线柱时才拆开。按照信息模块上所指示的色标选择我们偏好的线序模式 注：在一个布线系统中最好只统一采用一种线序模式，否则接乱了，网络不通则很难查。
第三步：将全部的线都压进各槽位后，用工具压住模块和线，用力压下去，将线卡在模块里面，并把多余的先头剪掉。
第四步：就是将打好线的信息模块装到86盒面板上，这样墙壁网线插座就安装好了。
第五步：把多余的线条剪掉后，将打好线的信息模块装到86盒面板上。好的网线插座后面还有护线卡，这样可以保护轻微的拖拽网线时，不至于脱落。但多数是没有护线卡保护网线插座的，所以在往墙内和插座面板上放置网线插座的时候要小心，不要拽拉网线。
注意!!
1、有的网线是四根白和橙绿蓝棕主色线缠绕，而不是白色和其他色系的混合的白线和主色线缠绕，所以要留心每一组两根线放好后，再拆其他的线，否则，四根白线你无法知道哪一根是白橙、白蓝、白绿、白棕。
2、每次分离后，先不要压线，等所有的线路都放置好，同一使用打线钳，逐根打线。
3、打线钳有内外之分，外侧较长，打下去之后会切掉外侧多余的线路，所以，如果不小心将外侧放在了网线插座的内侧则会裁断网线。
二、网线水晶头怎么接
网线水晶头接法：

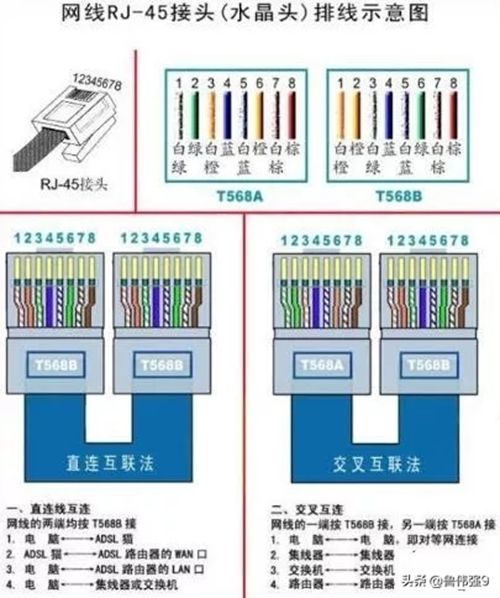

1、网线水晶头有两种接法，一种是直连互联法，一种是交叉互联法。
2、交叉线的做法是：一头采用568A标准，一头采用568B标准。
3、平行 直通线的做法是：两头同为568A标准或568B标准。
4、交叉线的做法是：一头采用568A标准，一头采用568B标准
5、T568A的接法：绿白、绿、橙白、蓝、蓝白、橙、棕白、棕
6、T568B的接法：橙白、橙、绿白、蓝、蓝白、绿、棕白、棕
网线水晶头接法步骤：
1、1-3、2-6交叉接法。虽然双绞线有4对8条芯线，但实际上在网络中只用到了其中的4条，即水晶头的第1、第2和第3、第6脚，它们分别起着收、发信号的作用。这种交叉网线的芯线排列规则是：
2、网线一端的第1脚连另一端的第3脚，网线一端的第2脚连另一头的第6脚，其他脚一一对应即可。这种排列做出来的通常称之为“交叉线.例如，当线的一端从左到右的芯线顺序依次为：白绿、绿、白橙、蓝、白蓝、橙、白棕、棕，另一端从左到右的芯线顺序则应当依次为：白橙、橙、白绿、蓝、白蓝、绿、白棕、棕。

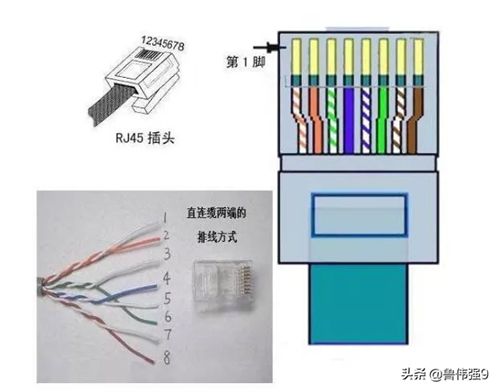

3、100M接法。这是一种最常用的网线制作规则。所谓100M接法，是指它能满足100M带宽的通讯速率。它的接法虽然也是一一对应，但每一脚的颜色是固定的。具体是：

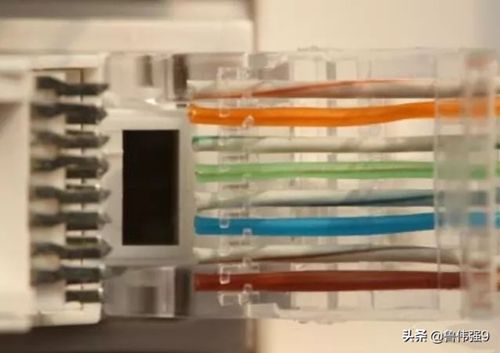

4、第1脚——橙白、第2脚——橙色、第3脚——绿白、第4脚——蓝色、第5脚——蓝白、第6脚——绿色、第7脚——棕白、第8脚——棕色，从中可以看出，网线的4对芯线并不全都是相邻排列，第1脚、第3脚、第5脚和第7脚包括2对芯线，但是顺序已错乱。
5、这种接线方法也是应用于集线器 交换机与工作站计算机之间的连接，也就是“直连线”所应用的范围。
6、下面开始打线了，首先还是先把网线的外皮剥掉，这次可以剥得长点儿，便于后面打线。露出了四组双绞线：
7、将线分成左右两组，按照A或者B的方式把相应颜色的线卡在模块相应的位置：在打线之前我们再来认识一下这个打线的工具：这是打线工具的头，金属的一边 下图右边是一个类似剪刀的头，可以剪掉多余的线头。
8、下面开始打线，用工具压住模块和线，用力压下去，将线卡在模块里面，并把多余的线头剪掉。
网线水晶头接法注意事项：
1、如果连接的双方地位不对等的，则使用平行 直通线，例如电脑连接到路由器或交换机。
2、如果连接的两台设备是对等的，则使用交叉线，例如电脑连接到电脑。
3、都接一样是可以的，因为一般网线用的只有1.2.3.6 其他就算没接通一样都是可以用的
