螺杆空压机原理(螺杆式压缩机工作原理动图)

螺杆空压机原理(螺杆式压缩机工作原理动图)

工作原理：

螺杆式压缩机汽缸内装有一对互相啮合的螺旋形阴阳转子，两转子都有几个凹形齿，两者互相反向旋转。转子之间和机壳与转子之间的间隙仅为5～10丝，主转子 又称阳转子或凸转子，通过由发动机或电动机驱动 多数为电动机驱动，另一转子 又称阴转子或凹转子是由主转子通过喷油形成的油膜进行驱动，或由主转子端和凹转子端的同步齿轮驱动。所以驱动中没有金属接触 理论上。 转子的长度和直径决定压缩机排气量 流量和排气压力，转子越长，压力越高；转子直径越大，流量越大。

螺旋转子凹槽经过吸气口时充满气体。当转子旋转时，转子凹槽被机壳壁封闭，形成压缩腔室，当转子凹槽封闭后，润滑油被喷入压缩腔室，起密封。冷却和润滑作用。当转子旋转压缩润滑剂+气体 简称油气混合物时，压缩腔室容积减小，向排气口压缩油气混合物。当压缩腔室经过排气口时，油气混合物从压缩机排出，完成一个吸气——压缩——排气过程。

螺杆机的每个转子由减摩轴承所支承，轴承由靠近转轴端部的端盖固定。进气端由滚柱轴承支承，排气端由一以对靠的贺锥滚柱支承通常是排气端的轴承使转子定位，也就是止推轴承，抵抗轴向推力，承受径向载荷，并提供必须的轴向运行最小间隙。

分类和发展：

螺杆压缩机分为单螺杆式压缩机及双螺杆式压缩机。

单螺杆式压缩机是在70年代由法国辛恩开发出来，因其的结构更加合理，迅速的应用到国防领域，并被开发国家保护起来，技术一直都在相对独立。

双螺杆式压缩机最早由德国人H.Krigar在1878年提出，直到1934年瑞典皇家理工学院A.Lysholm才奠定了螺杆式压缩机SRM技术，并开始在工业上应用，取得了迅速的发展。

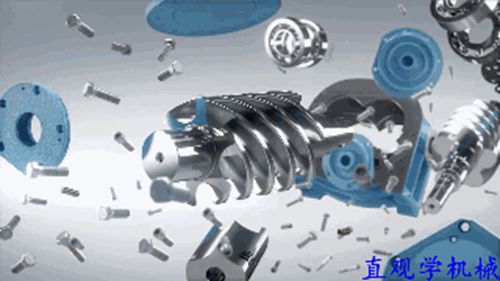

GEA螺杆式压缩机爆炸动图

↓↓

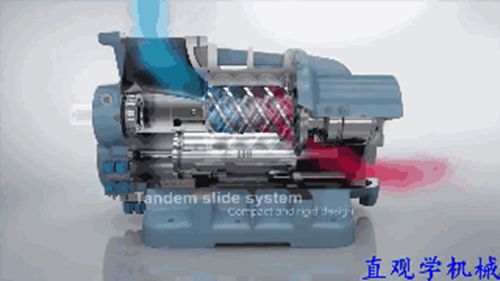

工作动图

↓↓

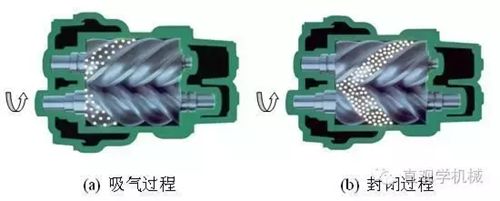

工作循环可分为吸气、压缩和排气三个过程。随着转子旋转，每对相互啮合的齿相继完成相同的工作循环。

以上就是（螺杆空压机原理(螺杆式压缩机工作原理动图)）全部内容，收藏起来下次访问不迷路！
