一、空调电脑板上保险丝管维修
作用：过电流保护。
故障现象：
1.显示屏 指示灯不显示；
2.遥控不开机；
3.使用应急开关不开机
检查检测：
1、观察：保险丝管炸裂或保险丝管熔断 同时观察压敏电阻是否因过高电压短路保护
2、断电后，用万用表欧姆档，选择R*1量程测量其通断情况。
使用工具：镊子、尖钳子，万用表
维修方法：使用镊子将保险丝管取下，将新保险管更换后且接触良好，并用万用表测量导通方可。
◇注意事项：
1、若保险丝管炸裂，压敏电阻爆裂，说明电压过高。不要先盲目更换保险丝管，用万用表测量电源电压恢复正常后再更换。
2．若保险丝管熔断，同样先不要更换保险丝管，要排除大电流或短路故障部件后再更换相符规格的保险丝管。
引起保险丝管熔断的常见原因有：
过高电压、大电流、室内、外风机电机、变压器、四通阀线圈、电磁阀线圈、开关变压器等绕组短路、整流桥短路、电抗器绕组对地短路、滤波电解电容失效、电源电路中的开关三极管、二极管击穿短路、DC310V供电电路故障等器件损坏造成。
二、空调电脑板光藕可控硅维修
光藕可控硅介绍：光藕可控硅在电脑板上用符号SR或PC标注 图中为日本三菱产SW1DD-H1-4C型号光藕可控硅
作用：用于对室内风机电机的调速和开关；对外风机电机的开关。
故障现象：
1、通电室内、室外风机即运转；
2、遥控开机室内、室外风机不运转
检查检测：
1、观察：光藕可控硅是否烧裂。
2、用万用表测量，直流档检测光藕可控硅的输入控制端有+5V直流电压；再用万用表交流档检测光藕可控硅的电机供电输出控制端 双向可控硅输出端与零线N端子，内塑封电机应有交流约80-170V电压输出。
3、用万用表测量电阻值掷欧姆档，量程一般选择为R*100或R*1K，以日本三菱产SW1DD-H1-4C和东芝产TSZ2J48S光藕可控硅检测方法为例：可控硅的1和2管脚为强电控制端，检测正反向电阻值为无穷大。
3和4管脚为光电二极管， 3脚为光电二极管的正极接+5V；4脚为负极经主芯片CPU脉冲信号控制，检测正向电阻值约为20K左右， 根据万用表的型号以及万用表的内阻和选择量程不同，检测的正向电阻值有差异，仅供参考！反向电阻值约为无穷大。
4、用万用表测量电阻值，掷欧姆档，量程一般选择为R*100或R*1K，以日本东芝产TLP3526和TSA3100J光藕可控硅检测方法为例： 器件外观见图
TLP3526器件：为双排列直插式引脚，通常2和3管脚为光电二极管，2脚为正极，3脚为负极。检测其正向电阻值约为32K，反向电阻值为无穷大。11和13管脚为双向可控硅是强电控制端 电机绕组供电控制端检测其正反向电阻值为无穷大。 采用MF30型万用表测量

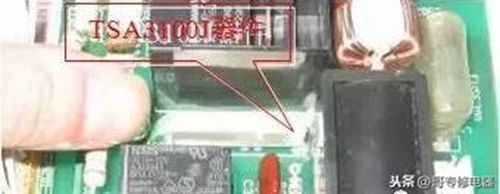

TSA3100J器件：为单排列直插式引脚，通常9和10管脚为光电二极管，9脚为正极，10脚为负极。检测其正向电阻值约为32K，反向电阻值为无穷大。1和4管脚为双向可控硅是强电控制端 电机绕组供电控制端检测其正反向电阻值为无穷大。
使用工具及材料：
万用表，电烙铁，吸锡器，镊子，焊锡丝。
维修方法：
使用电烙铁将光藕可控硅从电脑板上取下，再将新可控硅用烙铁焊上。
注意事项：
1、焊接快速，不能将可控硅烧坏
2、更换前先检测电机运转电容是否失效，电机是否卡住，电机绕组断、短路或对外铁壳是否短路漏电！
三、电脑板L7805三端稳压器工作原理及检测维修
作用：将整流、滤波后的大于8V以上直流电压，输入到7805三端稳压器的1和2脚后，经稳压后，由2和3脚输出稳定不变的+5V直流电压。符号；RG、V、IC。

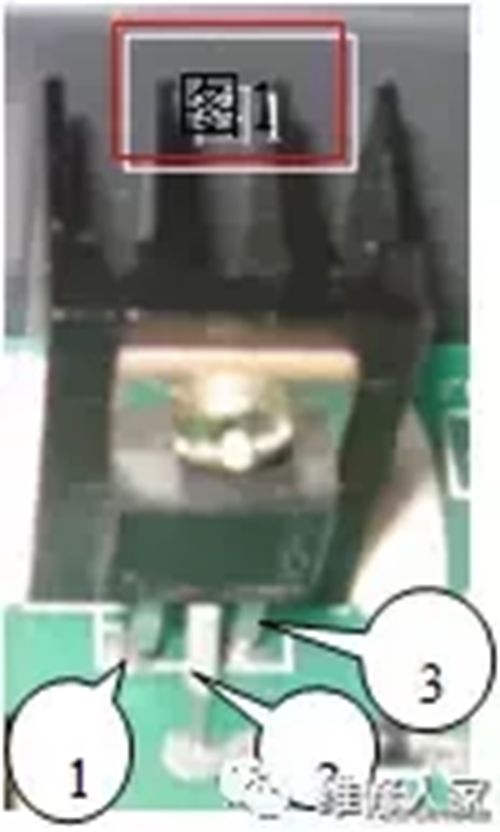

结构：7805三端稳压器由恒流源、放大电路、调整管三部分组成。7805三端稳压器当输入电压变动时，输出电压保持不变。7805三端稳压器的1脚为输入端；2脚为公共端 接地负极端；3脚为输出端 输出+5V直流电压。
室内机常见故障：
1、显示屏不显示或指示灯不亮；
2、遥控不开机；
3、使用应急开关不开机；
4、室内电脑板上无+5V电压输出。
室外机常见故障：
1、室外机不工作 定、变频机型室外机有开关电源电路和通讯电路故障报警：通讯故障；
2、室外电脑板上无+5V电压输出。
检测方法：用万用表掷直流档；量程选择0-50V；检测7805三端稳压器的输入端1脚与2脚间应有约30V以下，8V以上的直流电压，输出端2脚与3脚间应有+5V直流电压。用万用表掷欧姆档；量程选择R*1或R*10档；对7805三端稳压器的1脚、2脚、3脚分别正反表笔检测电阻值应大于几十欧姆以上为正常。 在路检测排除其他外围元器件的旁路电阻以准确判断也可以用手感觉7805是否发烫。
维修方法：用电烙铁将7805三端稳压器从电脑板上取下，再将新7805稳压管用烙铁焊上。
四、室内外风机电容及电解电容检测与维修
作用：
储能、启动、移相、 滤波、隔离直流、耦合符号；C表示；空调器所使用的电容主要有两种，即电解电容与无极电容两种。
无极电容主要用于启动补偿 功率因数。
电解电容主要用于滤波升压。
风机运转电容和电解电容器的检修方法：
切断电源，取下连接电容器两端的接线，电容器放电 电容器不放电，带电测量会损坏仪表。对于风机电容和压机电容，放电后用万用表R*1K欧档测量,当表笔刚于电容器两接线端连接时，表针应有较大的摆动，慢慢回到接近无穷大的位置。如表针摆动不大，说明电容量较小，如表针回不到接近无穷大的位置，说明电容漏电严重，应更换。对于电解电容 主要用于变频机和定频机的虑波电容应采用万用表R*1K欧档进行测量。万用表的型号不同，内阻大小，选择量程，表内的电池电压高低，都会对检测的同一电容的容量产生不同的影响每个人员对自己所使用的表。应做到熟悉掌握对正常电容的检测参数心中有数，以准确判断故障电容。
常见故障：
1、室内、外风扇电机不转动；
2、室内外风扇电机转速慢；
3、开关电源电路输出直流电压低 变频机室外机310V直流电源电压输出过低，且已损伤功率模块。
更换风机运转电容器及电解电容器的注意事项：
当用万用表检测耐压高、大容量电解电容器之前，必须将电容器进行放电，否则，会因电容器放电损坏仪表，直流电解电容器分为正极和负极之分，在更换直流电解电容器时，应注意不要将正负极性接错，以免造成电容器击穿造成事故。
五、二极管检测与维修
二极管在电脑板上用符号D标注。
作用：在空调电脑板控制电路中主要用于整流、开关、隔离等作用。
故障现象：
1.室内机显示屏不显示；
2.遥控不开机；
3.室内外机报通讯故障；
4.CT电流互感器检测电路故障；
检查检测：
用万用表选择欧姆档，量程范围R1 在路检测，测二极管的引脚两端 以1N4007塑封整流二极管为例，二极管上的银色环一端为负极，二极管正向电阻值约为500欧姆，反向电阻值为无穷大为正常 。
六、应急开关检测维修
应机开关在电脑板上符号用SW表示；
作用：维修应急操作，强制制冷运行操作 用于冬季回收制冷剂。
故障现象：
1、自动开关机；
2、用手按住应急开关无反应；蜂鸣器无声 触点失效。
检查检测：断电后，用手指按住应急开关时，将万用表掷欧姆档，量程一般选择为R*1档，用万用表测量应急开关的两端电阻值， 应急开关与接地之间的通断情况其通断路情况，按住时电阻值应为0，手指松开时电阻值应为无穷大。
使用工具及材料：万用表，电烙铁、镊子、焊锡丝。
维修方法：使用电烙铁将应急开关从电脑板上取下，再将新应急开关用烙铁焊上。
检修流程：
七、电流互感器故障与检修
互感器在电脑板上用CT标注；
作用：用于检测整机或压缩机的电流异常保护。
故障现象：整机不工作；
1、压缩机不工作 压缩机卡缸、绕组短路、断路过电流保护；
2、显示故障代码：CT电流互感器检测 压缩机负载电流小、CT线圈断或电流异常。
检测方法：用万用表掷交流电压档；量程选择0-50V；测量次级升压线圈两端应有约10电压，掷欧姆档量程选择R*1和R*10档；检测升压线圈电阻值约为500欧姆左右，交流电主回路线应为零欧。
维修方法：使用电烙铁将互感器从电脑板上取下，再将新互感器用烙铁焊上。

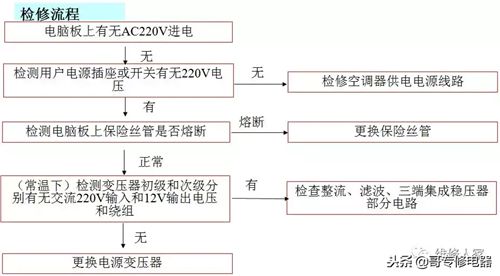

检修流程：
八、电源变压器损坏维修
电源变压器在电脑板上用T标注；
作用：电源电压变换。
故障现象：
1、显示屏 指示灯不显示
2、遥控不开机
3、使用应急开关不开机。
检查检测：
1、用万用表掷交流档，量程选择0-250V档，检测变压器初级绕组抽头端处有220V交流电压后确认电脑板已进电，再选择0-50V档测量变压器次级绕组抽头端处无12伏交流电压输出，多为变压器初级绕组断。多数变压器内部具有143℃可恢复性过热过流保护器，常温下应恢复正常。
2、用万用表欧姆档，测量初级、次级绕组是否断路 正常状态：初级数百欧姆，次级数欧姆。注：有部分电源变压器因制造工艺或质量等原因，经常会出现通电后变压器因内阻大，造成发热严重，初级或次级绕组的电阻值变大，还会在发热或常温下绕组的电阻值比正常器件大，使输出电压和电流明显降低，带负载能力下降，造成供电+5V和+12V不足，空调死机现象，应更换变压器。
3、测量初级、次级绕组匝间短路或绕组对外壳短路时，绕组电阻值将会变小，短路严重时会烧毁保险丝管。
使用工具及材料：万用表、电烙铁、焊锡丝
维修方法：使用电烙铁将变压器从电脑板上取下，再将新变压器用烙铁焊上焊牢。
注意事项：
1、初级输入电压不能超过242伏和低于198V以下长时间工作；
2、排除次级输出回路以后电路器件是否有短路故障。
3、变压器初级，次级不能装反。
