LED驱动电源其实就是把电源供应转换为特定的电压、电流以达到驱动LED发光的电源转换器。通常情况下，LED驱动电源的输入主要分为市电、低压直流、高压直流、低压高频交流几类。而LED驱动电源的输出则大多数为可随LED正向压降值变化而改变电压的恒定电流源。

而且LED的驱动电源有很多种，下面我们以市电驱动为例介绍其原理。首先采用市电驱动LED是最有实用价值的驱动方式，也是推广LED在照明领域的应用必须要解决好的问题。用市电驱动LED要解决降压和整流问题，还要有比较高的变换效率，有较小的体积和较低的成本，还应该解决安全隔离问题。对中、小功率的LED而言，其最佳电路结构是隔离式单端反激变换器：对于大功率的应用场合，应该使用桥式变换电路。

led驱动电源维修技巧

由于LED驱动电源众多，驱动方式也是多种多样，本文将举一个典型小功率LED开关电源隔离驱动为例进行说明。

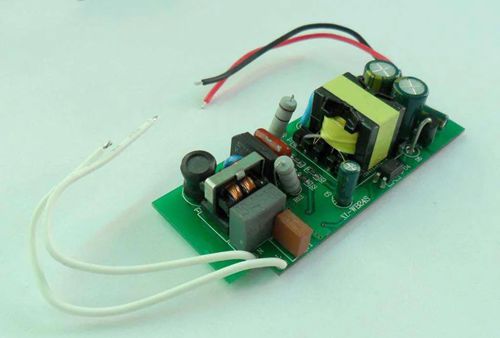

查看驱动板，如果有明显烧毁痕迹，应首先考虑更换元器件，例如前级电路中的保险管和整流桥，这两个元器件是容易被浪涌电压和浪涌电流损坏的元器件。

大多数的LED驱动电路都是采用反激式开关电源，也就是图中的驱动方式，开关管是很重要的元器件，用万用表笔调至报警档，测量其漏极和源极之间、栅极和源极是否被击穿，如被击穿将其更换

如果输出电压不稳定，有可能是反馈回路和开关电路出现问题，查看开关驱动IC、光耦和TL431稳压IC是否导通损坏，如果损坏考虑将其更换。

如果驱动板烧毁太厉害，将考虑更换驱动板，PCB板线路损坏将没有维修的必要。

led驱动电源常见故障

输出电流的波动辐度太大，就会造成闪烁。电流大，亮度就大，电流小，亮度就小。

亮度大小变化就会给人在闪烁的感觉。不知你说的是高频频闪还是低频频闪？一般人眼能看到的是120Hz以内的低频频闪，所以一些安全能效和生物光电标准上有限制闪烁的频率不能低于120HZ。

高频频闪人眼察觉不出来，只能靠高速摄像机 用手机拍，这些方式才能看出来。所以如果是低频频闪，只要电源有任何工作不稳定，造成输出电流波动太大，就会有闪烁。
