吸收式热泵(简要了解吸收式热泵)

溴化锂溶液的基本特性

溴化锂溶液吸水特性：

溶液浓度越高，溴化锂溶液越“容易”吸水吸水性越强。

溶液温度越低，溴化锂溶液越“容易”吸水吸水性越强。

水蒸汽压力越低，溴化锂溶液越“难”吸水吸水性越弱。

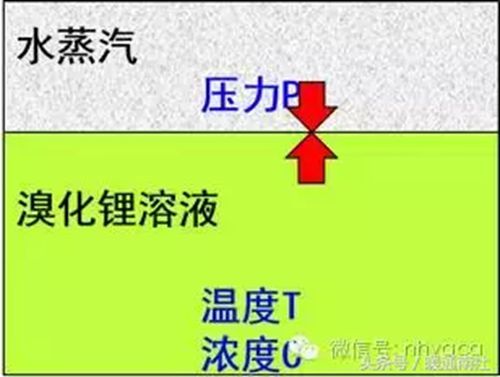

相态平衡点：当溴化锂溶液的温度、浓度、水蒸汽压力达到某种状态时，此时溴化锂溶液中的水份既不蒸发出来，也不会从水蒸汽中吸收水份溴化锂溶液浓度保持恒定，这种状态称为溴化锂溶液的相态平衡态。

相态平衡时，溴化锂溶液压力水蒸汽压力、温度、浓度之间的对应关系：

恒定压力时：浓度越高、对应的平衡温度越高。

恒定温度时：压力越高，对应的平衡浓度越低。

恒定浓度时：温度越高，对应的平衡压力越高。

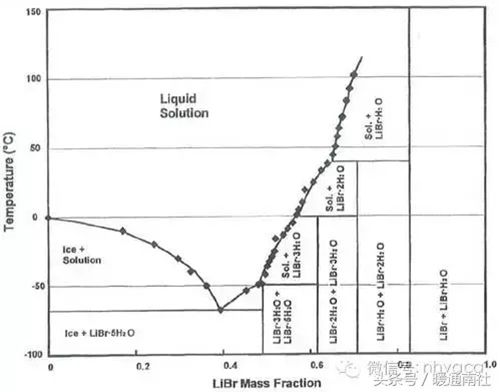

溴化锂溶液的性质决定了当溴化锂溶液浓度超出溶解度时，就会有固态溴化锂晶体析出。结晶主要取决于溶液浓度和温度。

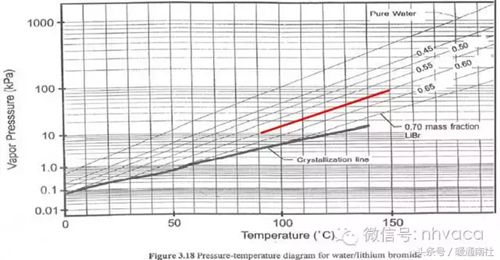

溴化锂溶液，相态特性图：

通常用溴化锂溶液的 P-T图描述溴化锂溶液状态点。图中每一点都表示溴化锂溶液处于相态平衡时的状态点压力，温度，浓度。

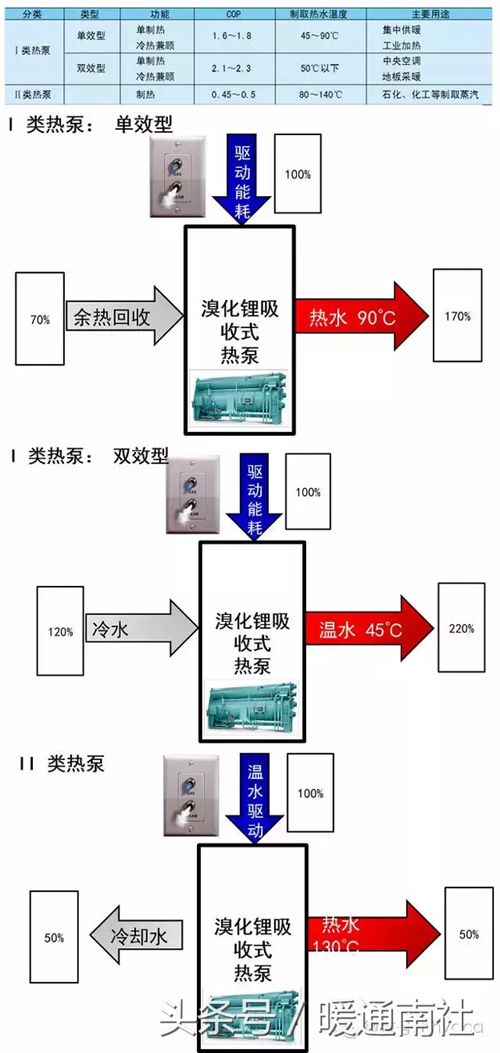

吸收式热泵的分类

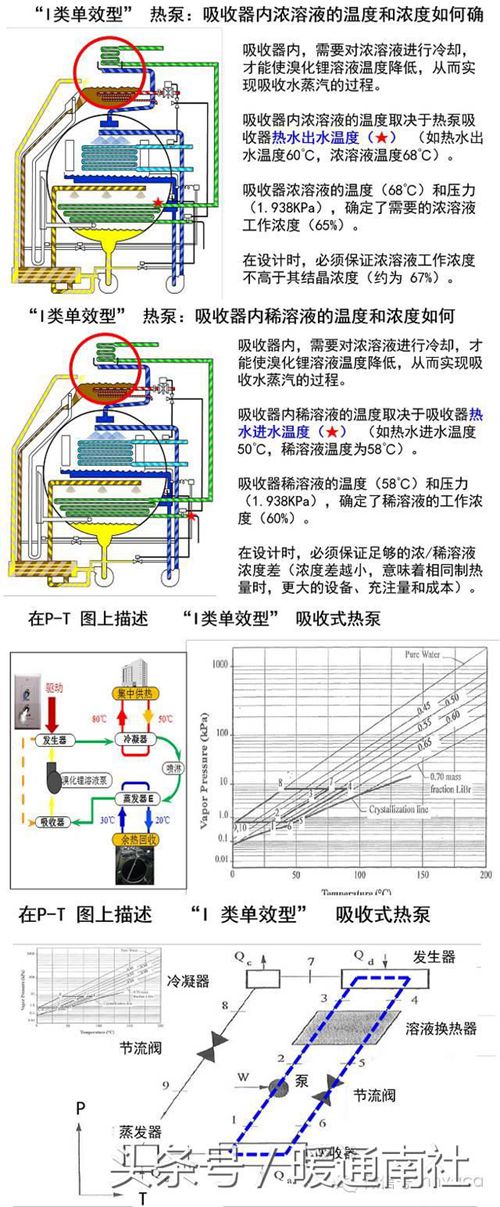

“I 类单效型” 吸收式热泵的基本原理及 P-T 图分析

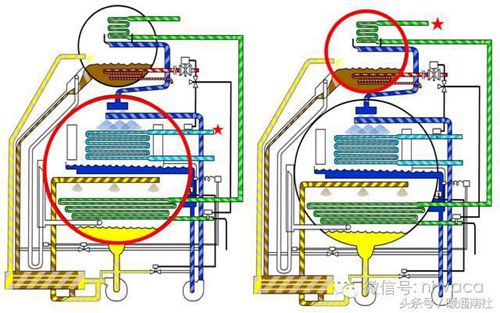

“I类单效型” 热泵：蒸发压力如何确定？

蒸发器和吸收器位于同一筒体，处于相同水蒸汽压力下。

蒸发器压力取决于蒸发器热源水出水温度 ★。为了保证出水温度如20℃，蒸发器内液态水必须在低于出水温度的情况下蒸发如17℃。

蒸发器内的压力为对应温度水 17℃的饱和压力 1.938KPa。

“I类单效型” 热泵：冷凝压力如何确定？

发生器和冷凝器位于同一筒体，处于相同水蒸汽压力下。

冷凝器压力取决于热泵冷凝器热水出水温度 ★ 。为了保证出水温度如90℃，冷凝器内水蒸汽必须在高于热水出水温度的情况下冷凝如95℃。

冷凝器内的压力为热水出水 95℃对应的饱和压力 84.6KPa。

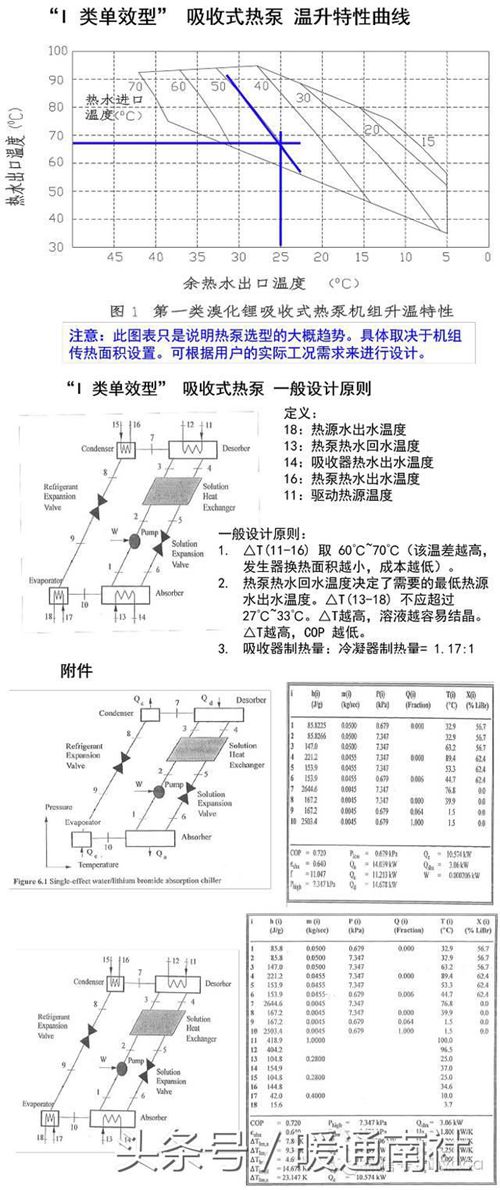

“I 类单效型” 吸收式热泵的运行范围

“I 类单效型” 吸收式热泵，热水进出水温度范围

最后，我们通过动图直观了解下原理：
