电子墨水屏（EINK）

电子墨水屏即为使用电子墨水的屏幕。电子墨水屏又被称为电子纸显示技术。

电子墨水是一种革新信息显示的新方法和技术。像多数传统墨水一样，电子墨水和改变它颜色的线路是可以打印到许多表面的，从弯曲塑料、聚脂膜、纸到布。和传统纸差异是电子墨水在通电时改变颜色，并且可以显示变化的图象，像计算器或手机那样的显示。

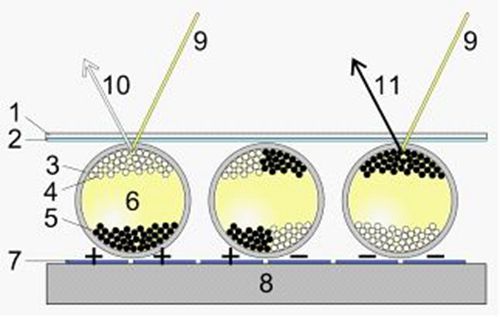

每一个胶囊（位置6）里面有液体电荷，其中正电荷染白色，负电荷染黑色。当我们在一侧（位置8）给予正负电压，带有电荷的液体就会被分别吸引和排斥。

这样，每一个像素点就可以显示白色或者黑色了。（注：现在有彩色电子墨水的电子书，并不是不能做，只是成本和技术还没符合市场要求）

电子墨水的刷新是不连续的，每一次刷新完成就可以保持现在的图形，即使拔掉电池也依旧保存。可能会有人问到，拔了电池吸引电子墨水的电压就木有了，那么小球不就回复原状或者进入随机的混沌状态了吗？

答案是因为电子墨水具有双稳态效应（磁滞效应）

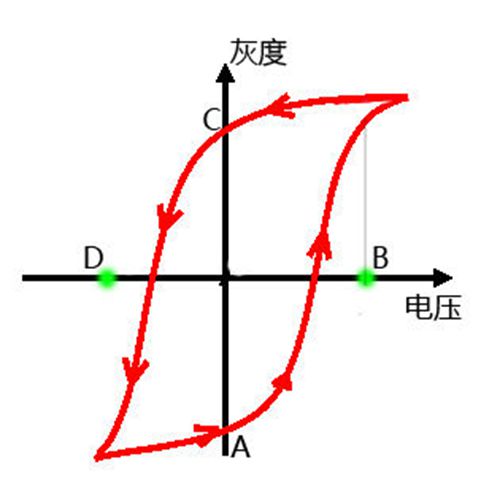

下图中，横轴是电子书提供的电压大小，纵轴灰度（假定正为最白，负为最黑）。

电压加大的过程和减小的过程，给予同样的电压，电子墨水黑白程度是不同的。

这样的效应就叫做双稳态效应（磁滞效应）。

利用这样的效应，我们就可以给一个正电压（从0到B点过程，走下面上升的路线），吸引负电荷，显示正电荷白色给读者，然后断电（从B减少到0，走上面那条回来的路线）。白色得以保持。

于是，电子墨水的电子书省电就在于如果不需要显示有所变化，屏幕部分消耗电量为0。

1999年，E Ink推出了其使用电子墨水的第一款产品——Immedia大尺寸显示装置。这些大型装置仅使用0.1瓦特功率，这意味着点亮一个100瓦特的灯泡所需的功率可为1000个Immedia装置提供电源。E Ink宣称在电子器件中，电子墨水的耗电量将比液晶显示屏低50到100倍，这是因为电子墨水仅在改变显示内容时需要用电。因此，电子书可以在数周内一直显示相同文字，而不需要施加任何额外的充电。

2015年12月，伦敦拿破仑桥的公交站牌变成了电子墨水屏。它能实时显示到站时间和路线，主要靠太阳能补充电量。几个月前，悉尼附近有大型停车场的路口标牌也都换成了这种屏幕。每逢大型活动要关闭这些路口时，改提示方便了不少。

电子墨水的开发人员不期望人们在电子墨水产品甫一上市时就扔掉所有纸张或者放弃计算机显示器，电子墨水将在初始阶段与传统纸张以及其他显示技术共存。从长远看，电子墨水可能会对出版行业造成数十亿美元的冲击。

为什么每一次变化（如：翻页），或者每隔一段时间就需要有一个全部清场的动作呢？

我们刚假设电压从0加大然后再减少到0，但是电子墨水的灰度从位置A变到了位置C。

那么如果下一次变化，如果我减少电压，也就是顺着上面那条返回路径继续行走，就没有问题。

但是如果下一次刷新，我还需要这个像素显示白色，那么这个在C点情况的墨水所遵循的路线就不是这个图形了。电路所驱动的电压对应的灰度将会不准确。导致的结果就是黑色的墨水黑色程度不相同，白色的墨水有的没有完全白下去。就会出现我们所说的鬼影，或者残影。

于是，为了避免残影的出现，就全部加到最大或者最小电压，把所有的墨水清零，从初始状态从新开始调整，这样所有的墨水小球就可以保持只有两种颜色的均匀显示了。

The balls get to the top or bottom by having an appropriate charge applied to each cell. . To the extent the balls are attracted to charge on a neighboring cell (horizontally) rather than its own cell (vertically) they wont wind up in the intended place. If a cell is changing from black to white and all its neighbors are also, it will transition more completely than if some neighbors are staying black or are going the other direction. This is where ghosting comes from.

单个点的显示内容会受到相邻点的干扰，因而只刷新两帧图像之间有区别的部分而不影响无需变化的部分是做不到的。
