歼20与F-22性能对比
歼20与F-22性能对比

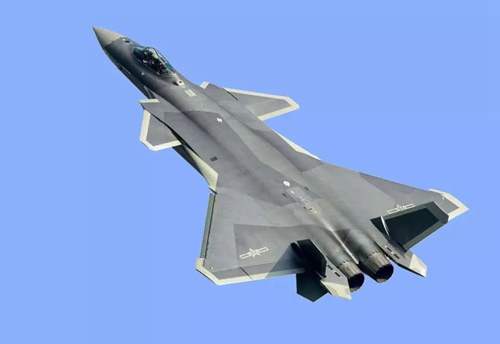

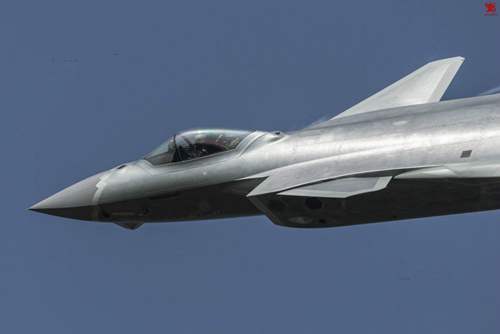

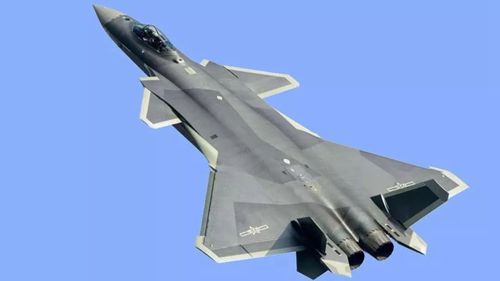

J-20
歼-20(英文:J-20，代号威龙，北约代号:火焰獠牙 Firefang)是中国成都飞机工业(集团)有限责任公司为中国人民解放军研制的第四代(按照中国、欧美战斗机划分标准为第四代，按照俄罗斯战斗机代次划分标准则为第五代。)双发重型隐形战斗机，用于接替歼10、歼11等第四代空中优势战机，该机将担负中国未来对空、对海的主权维护任务。
歼-20采用了单座、双发、全动双垂尾、DSI鼓包式进气道、上反鸭翼带尖拱边条的鸭式气动布局。机头、机身呈菱形，垂直尾翼向外倾斜，起落架舱门为锯齿边设计，机身以深黑色涂装，而歼20(2012)采用类似于F22的高亮银灰色涂装。侧弹舱采用创新结构，可将导弹发射挂架预先封闭于外侧，同时配备中国国内最先进的新型格斗导弹。
2011年1月11日在成都实现首飞。2016年11月，驾歼-20飞机在第11届中国国际航空航天博览会（中国航展）上进行飞行展示，这是中国自主研制的新一代隐身战斗机首次公开亮相。2018年2月9日，中国自主研制的新一代隐身战斗机歼-20，开始列装空军作战部队。
基本信息
·中文名称
歼-20隐形歼击机
·外文名称
J-20
·目前数量
15架
·设计单位
成都飞机设计研究所
·最大起飞重量
37000千克
·翼展
12.88米
·战机类型
重型隐形歼击机
·乘员
1人
·战机划代
第四代隐身战斗机（第五代战斗机）
·制造单位
成都飞机工业(集团)有限责任公司
·服役
2016年8月25日
·首飞时间
2011年1月11日12时50分
·机高
4.45米
·研制国家
中国
·单位造价
约1.1亿美元
·全长
20.3米
·空重
17000千克
·总设计师
杨伟
·立项时间
2007年
·定型时间
2015年
目录
1研发过程
2正式服役
3设计特点
4性能参数
5战机编号
6执行任务
7研制团队
8轶闻趣事
折叠编辑本段研发过程
歼-20隐形战斗机于2011年1月11日中午1中国歼20隐形战机2时50分左右进行首次升空飞行测试，13时08分成功着陆，历时大约18分钟。整个首飞过程在歼-10S战斗教练机陪伴下完成 。
J-20首飞
继2011年初的首飞后不到100天，中国新型的隐形战机歼-20完成了第二次试飞。2011年4月17日下午4点25分，歼-20的第二次试飞在四川成都某机场进行，试飞时间持续90分钟，是首次试飞时间的5倍。
2011年5月12日15时30分，歼-20进行了第五次试飞。此次歼-20试飞在空中飞出了许多机动动作，包括S型机动，横滚机动以及大角度转弯等机动动作。并且在起降的过程中，歼-20侧弹仓开启。
2011年5月14日，2001号技术验证机再次进行试飞。
2011年6月1日和6月3日，歼-20在成都某机场三天时间内进行了两次试飞，表明歼-20的试飞强度在逐渐增大。
2011年9月10日，网友上传了有史以来最为清晰的试飞视频，视频显示，歼-20两次起飞分别用时17秒和13秒，第二次使用了部分加力起飞，并且机动性能出色，试飞时，歼-20机尾发动机喷出的蓝色火焰与歼-10等的红色火焰有明显对照，起飞时机尾部气浪压缩剧烈似液态波浪（光线折射所致）。
2011年9月25日，2001号技术验证机连续进行了三次长时间试飞，当日的试飞创造了歼-20自曝光以来一日多次试飞的新纪录，据称歼-20在试飞过程中多次进行了绕八字，低空高速通场后大仰角拉起，开加力小半径转弯等高难度飞行动作，展现出强大的低空机动能力。
据环球网国际军情中心2011年10月13日消息：网上传出一组国产第五代战机歼-20的最新试飞照片，据照片上显示，此次试飞歼-20再次收起了起落架，整个过程测试了飞机的整体机动能力。而照片上清晰显示出了歼-20战机升空后发动机喷出的蓝色火焰。
2011年12月15日，网友再次上传歼-20试飞精彩图片 。截至此时，歼-20已试飞62次，超过俄罗斯的T-50战斗机。
2012年后歼-20试飞频率大增，有时一周可以试飞多次。
2012年3月10日，一架编号为2002号技术验证机出现在我国某机场并进行了低速滑跑测试，照片显示这架歼-20战斗机和2001号停在一起，并进行了一系列露天调试。与2001号相比，2002号验证机外形改动较明显。
2012年05月12日，2001号原型机转场，飞往650千米外的阎良试飞院。这意味着歼-20已被空军选中，正转往试飞院进行高级测试。
2012年5月16日下午14时49分，经过一系列地面测试和高速滑跑后，2002号技术验证机首飞成功，并于15时8分安全降落。
2012年8月26日，2002号歼-20进行第11次试飞。
2012年10月20日，第三架技术验证机曝光。机身没有涂上编号，而且空速管也比前两架短了许多。
2012年12月04日，歼-20再度试飞。
2013年7月2日，歼-20再次升空，进行了2次各长达1个小时的试飞，试飞中主弹舱首次挂弹。
2013年7月21日，歼-20再度试飞，并挂载两种新型格斗导弹，包括霹雳-10新型格斗导弹。
2014年3月1日中午12点左右，2011号原型机成功首飞，伴飞的是1架歼-10S战机。11点30分左右2011号原型机成功降落。
2014年7月，2012号原型机进行了地面滑跑测试。有网友拍摄到该机成功首飞。
2014年11月20日，2013号原型机在成都飞机制造厂首飞成功，该机是歼-20的第五架原型机，也是改进批次的第三架原型机。
2014年12月10日下午，2015号原型机首次升空试飞。该机是歼-20的第六架原型机，也是01批次的第四架原型机。值得注意的是，相比之前已经完成首飞的歼-20，2015号机又有了新的改动，在机尾尾撑处做了削尖处理。
2015年9月18日15时35分，2016号歼-20原型机试飞成功。 该机利用透波材料对进气道鼓包、主翼前缘及腹鳍等处进行了重新设计，并延长了发动机舱以增强尾部红外隐身性能。
2015年11月24日14时15分，2017号歼-20原型机成功首飞。该机对座舱盖进行修型，使用了新型镀膜以减弱座舱空腔结构对雷达的散射。

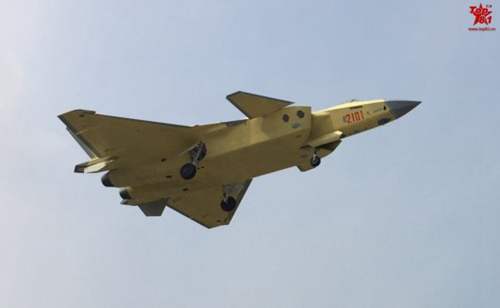

2015年12月27日，网上曝出2101号黄皮歼20，标志着歼20已经开始量产，将在不久后服役。
2016年7月4日，网上出现新的歼20试飞照片，在新的照片中，飞机机身不再刷试飞编号，中国空军“八一”的标识也变成了灰色。
2016年8月25日，首架量产型歼20交付部队试用。
2016年11月，空军试飞员驾驶歼-20飞机在第11届中国国际航空航天博览会（中国航展）上进行飞行展示，这是中国自主研制的新一代隐身战斗机首次公开亮相。
2017年3月9日，央视称歼20已服役，属空军序列。根据歼20机身编号，首批装备该机的部队为空军某试训基地某旅。
2017年7月30日，纪念建军90周年阅兵式上，歼-20战机首次参加检阅！
2018年2月9日，中国空军发布消息，中国自主研制的新一代隐身战斗机歼-20，开始列装空军作战部队，向全面形成作战能力迈出重要一步。
歼-20采用单座、双发、全动差动双垂尾、DSI进气道（无附面层隔道超音速进气道）、上反鸭翼带尖拱边条的鸭式气动布局。歼-20的鸭翼相对主翼的位置比歼-10进一步靠前，增大了力臂，增强了效用，所以较小的鸭翼就可以达到很大的作用。
此布局使飞机拥有较优秀的超音速控制率，良好的大仰角升力特性，较大的瞬时攻角与滚转率。但鸭式布局最大的缺点为最大攻角与持续攻角的矛盾性，并且鸭翼偏转时产生强度较大的镜面反射回波，对飞机头向RCS影响甚至比常规布局飞机大。
歼-20的鸭翼是全动的，歼-20的双垂尾也是全动的。国外已知战斗机中，只有T-50带有全动垂尾，F-22 和 F-35 都是常规的固定垂尾加可动舵面。
歼-20可动边条，位于鸭翼和机翼之间。歼-20的边条是非常小，比较狭窄，在鸭翼后面。边条可以可控下垂，可动边条可以强化涡升力，并且可以控制涡流走向。
歼-20采用了DSI（无附面层隔板超音速进气 ），用三维复杂曲面的凸曲面（鼓包状，用于压缩气流）把进气中的附面层迎面剖开，然后用压力梯度顶到进气口的两角泄放。
歼-20的 DSI 有三个特别的地方，一是不对称，凸曲面的位置偏上，而不像常规 DSI 的对称设计，这可能是照片不清晰造成的错觉；二是进气口侧唇口带有后掠，这是世界上已知 DSI 中绝无仅有的；三是歼-20的进气口是可调的，这也是第五代战斗机中唯一采用可调进气口的。
有第五代战斗机中，歼-20是唯一采用腹鳍的，F-22、F-35、T-50 都没有采用腹鳍。T-50 或许可以用推力转向补充大迎角方向稳定性的主动控制，F-22、F-35 可没有这样的能力，F-22 的推力转向只能上下动，不能左右动。
歼-20战斗机空中机动时前端鸭翼的偏转，以及机尾固定的腹鳍，都会在飞机前方和侧面形成较大的雷达反射面。
消息称已经采用的局部等离子体隐身技术、反无源探测涂料，可以使中国五代重歼隐身性能达到或超越F-22。
歼-20座舱内部装有两个连在一起的多功能大屏幕显示器，这种布局国外是从之前的F-35开始应用，单个屏幕大小应该在12寸左右，两个显示器之间无连接框，可以用来合并显示较大的图像。
歼-20采用触摸感应技术。
歼-20的仪表板采用了一个尺寸为8×20英寸的大型全景多功能显示器（MFDS），截止到2014年最大的战斗机显示器，它由罗克韦尔·柯林斯公司的凯撒电子分公司研制。实际上它是由两个并排在一起的8×10英寸投影显示器组成，其分辨率分别为1280×1024。这两个显示器是完全互为备份的。当一个发生故障时，所有的功能都可在另外一个显示器上显示。MFDS将显示传感器、武器和飞机状态数据，以及战场环境、战术和安全信息。大范围的战术水平态势可以全屏显示，也可以在平面上分割成若干小窗口分别显示不同的信息。
采用两种方式对系统功能进行控制：一种是触摸屏方式；另一种是通过设置在驾驶杆和油门杆上的各种开关和电位计旋钮实现的（HOTAS）。两台显示器分别由两个处理机提供对原始信息的加工处理。MFDS采用微型有源矩阵液晶显示器（LCD）作为成像源。每个显示屏的投影系统分别由3个弧光灯进行照明。Collins公司提供所有的显示驱动和第一层次的应用软件。
歼-20的头盔显示器系统（HMDS）将取代传统的平视显示器（HUD），不仅节约了费用，而且也显著地降低了系统的重量。HMDS是由视觉系统国际（VSI）公司研制的，这是一家由美国罗克韦尔·柯林斯公司和以色列EFW公司组成的合资公司。它还为F-15和F/A-18E/F提供联合头盔提示系统。HMDS包括三大部分：头盔显示器、DMC-H、头盔跟踪系统。HMDS系统是光电系统和飞行员头部位置跟踪装置的组合，它将为飞行员显示关键的飞行状态数据、任务信息、威胁和安全状态信息，同时系统还可以为飞行员引导机载武器和传感器（如雷达和EOTS）指向所关注的区域；或发出视觉提示，告诉飞行员应该关注的区域。
折叠操纵系统
歼-20采用了先进的光传操纵系统。光传操纵系统是在电传操纵系统上发展起来的，也是后者的发展趋势。电传操纵系统的致命弱点是易受雷电和电磁干扰及核辐射的影响。现代飞机性能不断提高，电子设备日趋复杂，这必然导致电缆用量的增加以及线路布局的复杂化，从而加大了线路之间的干扰，使电传操纵系统不能正常工作。解决这一问题的根本办法就是采用光传操纵系统。光传操纵系统是以光代替电作为传输载体，采用光纤作为传输介质，以光信号的形式传输，使得光传操纵系统具有很多优点。
折叠弹仓设计
歼-20在机腹部位有一个主弹仓，机身两侧的起落架前方各有一个侧弹仓。歼-20的侧弹舱门为一片式结构，这个弹舱舱门向上开启，弹舱内滑轨的前端向外探出，使导弹头部伸出舱外，再直接点火发射。
值得注意的是，歼-20的侧弹仓门，为一片式结构和起落架仓门是衔接的，共用一条锯齿缝，两个仓之间相歼20弹仓互被隔断，但是表面盖板却是相邻的。这样的设计减少了一条散射缝，对隐身有利。歼-20在弹出导弹发射架后，弹仓舱门依然可以关闭。这样的设计有利于减小阻力和飞机的雷达反射面积，是一种非常好的隐身设计。
这个结构非常简单，只需要一个旋转机构和一个液压作动筒，就完成了全部发射动作，如图所示，新型格斗导弹被安装在一个旋转机构的挂架上，当导弹发射时，侧弹舱舱门打开，导弹挂架被旋转机构转出舱外，然后侧弹舱舱门关闭，导弹在挂架上发射。应该说，歼-20的格斗导弹发射方式设计的更聪明，避免了很多气动和强度上的麻烦。一般来说，格斗弹锁定时机往往只有2至3秒的时间，从按电钮-电机启动-舱门全开-导弹发射这4个步骤下来耗时至少得3秒，确实会贻误战机。歼-20的格斗导弹可以事先放在舱外，这就是巨大的发射时机优势。另外，如果格斗战全过程打开则对气动效果影响较大，飞机的颤动和乱流导致的阻力增大会降低机动性能。
折叠武器配置
根据2013年歼-20带弹试飞试飞照片显示，歼-20的侧弹仓则各携带1枚导弹，而主弹舱只能携带4枚导弹。歼-20装有外挂点，可在牺牲隐身能力的情况下加大带弹量。 在接敌过程中，歼-20的可以用机载空对空导弹攻击敌机，加上未来配备的可大角度离轴发射的导弹。
据推测，歼-20的可选装备如下：
1.远程空对空导弹：霹雳-21；
2.中程空对空导弹：霹雳-12D或霹雳-15；
3.近程空对空导弹：霹雳-10；
4.近程空对空格斗导弹：霹雳-8；
5.精确制导滑翔炸弹：雷石-6；
6.机炮：一门23毫米双管航空机炮 。

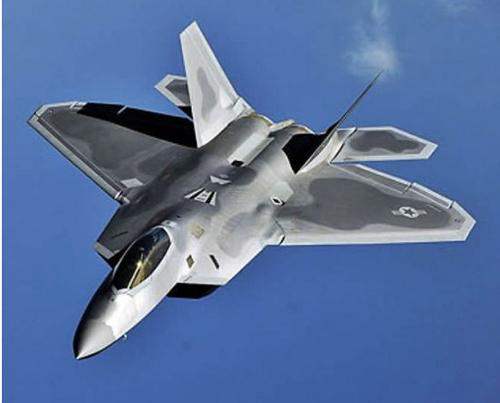

美国F-22猛禽战斗机
F-22
所属类别 :
飞机
F-22猛禽(英语:F-22 Raptor)战斗机是由美国洛克希德·马丁和波音联合研制的单座双发高隐身性第五代战斗机。F-22是世界上第一种进入服役的第五代战斗机。
F-22于本世纪初期陆续进入美国空军服役，以取代上一代的主力机种F-15鹰式战斗机。洛克希德·马丁为主承包商，负责设计大部分机身、武器系统和F-22的最终组装。计划合作伙伴波音则提供机翼、后机身、航空电子综合系统和培训系统。洛克希德·马丁公司宣称，猛禽的隐身性能、灵敏性、精确度和态势感知能力结合，组合其空对空和空对地作战能力，使得它成为当今世界综合性能最佳的战斗机。
但由于F-22的制造成本过高、俄罗斯和中国的第五代战斗机的计划延迟导致的缺乏清晰空对空作战任务、猛禽的出口禁令和其它使用计划(包括F-35和无人机)都使得F-22的生产计划提前终止。2009年4月，美国国防部建议停止新订单，经国会批准最终采购187架战斗机。 《2010财年国防授权法》致使缺乏生产更多F-22的资金。2011年12月13日最后一架F-22的上线仪式在多宾斯空军预备役基地举行。
基本信息
·中文名称
美国F-22猛禽战斗机
·外文名称
F-22 Raptor
·国家
美国
·类型
重型隐形战斗机
·最大速度
2.25 马赫/2410公里/小时
·超音速巡航
1.5马赫/1609公里/小时
·航程
约2,960公里
·实用升限
越19000米
·作战半径
410海里/759公里
·发动机推力
2×104千牛,加力2×156千牛（启用燃烧室）
目录
1概述
2研发背景
3研发历程
4结构
5电子系统
6武器系统
7作战用途
8用户及部署
9产量
10价格
11事故
12电影情节
折叠编辑本段概述
F-22
F/A-22是美国21世纪初期的主力重型战斗机，它是目前（截止到2012年）最昂贵、也是最先进的战斗机。它配备了主动相控阵雷达、AIM-9X近程空对空导弹、AIM-120C中程空对空导弹、矢量推力引擎、先进整合航电与人机接口等。 在设计上具备超音速巡航（不需要使用后燃器维持）、超视距作战、高机动性、对雷达与红外线匿踪（隐身）等特性。据估计其作战能力为F-15的2到4倍。将会在较长的一段时间里成为世界重型战斗机的霸主。研发F/A-22的的技术也同时应用到了下一代F-35“闪电II”（Lightning II）身上。它在不开加力的情况下可以超音速飞行。
折叠编辑本段研发背景
1981年11月，美国空军正式提出了研制作为F-15后继机的新型制空战斗机的要求。1983年9月，美国空军与7家公司签订了概念研究合同，同时与普•惠公司和通用电气公司签订发动机的验证和鉴定合同。
1985年9月，空军公布了正式的先进战术飞机的战、技术要求：首次要求将以下五个特点集在一架飞机上，即低可探测性（隐身性）、高度机动性和敏捷性、使用军用推力即可作超音速巡航（而不是只满足于以往老型号的短时间超音速冲刺）、有效载重不低于F—15和具有飞越包括第三世界战区在内的所有战区的足够远的航程。这些技术指标使得F-22战斗机成为目前唯一面世的“第四代战斗机”，同时也成为21世纪初叶的主战机种。主要用途是压取战区制空权，因而也是F-15的后继型号。
折叠编辑本段研发历程
美国F-22猛禽战斗机
1986年10月31日，洛克希德、波音和通用动力3家公司联合研制小组的YF-22中标，并按要求制造两架原型机。
1990年9月29日，第1架YF-22首飞，10月26日进行了第1次空中加油。10月30日第2架原型机进行首次飞行。11月3日YF-22原型机进行了不使用加力的超音速飞行。随后于11月28日在加州的中国湖海军武器试验中心首次发射了未装弹药的“响尾蛇”导弹，12月20日在加州的太平洋导弹试验场发射未装弹药的AIM-120“阿姆拉姆”导弹。
1991年8月2日，美国空军正式授予洛克希德公司一份价值95.5亿美元的工程发展合同，制造13架试验型飞机。
1991年12月16日，空军确定了F-22战斗机的外形，并制造了风洞试验和测定雷达反射截面使用的模型；开始准备内部设计和飞机制造用的工具。
1992年6月4日，洛克希德公司完成了F-22的设计修改。同月，进行了F119型试验型发动机部件的关键性设计评审，完成了发动机详细设计阶段的工作，决定进行F119发动机的生产和组装。12月27日F119的第1台工程发展阶段的发动机开始进行试验。
1994年10月6日，洛克希德航空系统公司开始制造第1架F/A-22的部件。1995年6月，F-22的关键设计评审工作全面完成，至此F/A-22飞机机身的详细设计阶段的工作完成。
1997年3月6日，第1架F-22基本组装完毕，开始进行加注燃料和发动机试车。4月9日洛克希德·马丁航空系统公司首次公开了F-22战斗机，并正式公布了“猛禽”的绰号。
1997年9月7日，F-22战斗机在罗宾斯空军基地进行了58分钟的首次试飞。随后，该机于1998年春返回爱德华空军基地，交由空军试验。
2001年8月，F-22研制成功10年后，美国终于下定决心投入巨资批量生产F-22战斗机。洛克希德·马丁公司承接生产295架F-22的生产订单，如果价格成本令军方满意，五角大楼将会增加订数。
2002年1月，美国空军官员宣布F-22“猛禽”战斗机的首支作战联队将驻扎在弗吉尼亚州的兰利空军基地。首批F-22战斗机计划于2004年9月抵达兰利空军基地，2005年12月将具备初始作战能力。兰利基地成立三个F-22战斗机中队，共拥有72架飞机和6架备用机。
F22释放热诱弹
F22超音速
美国F-22猛禽战斗机
2002年5月31日，洛克希德·马丁公司在完成F-22静力试验之后，又成功地进行了F-22的疲劳试验。F-22机体要求使用寿命为20年或8000飞行小时。
2002年8月，美国空军宣布，将F-22更名为F/A-22，以更准确地体现F/A-22的使命，包括对地攻击能力，同时也是为了配合空军提出的FB-22轰炸机型的任务。
2002年11月，F/A-22已完成初始飞行试验，在试验中，F/A-22实现了以2倍音速飞行；飞行高度15240米以上，并完成了高过载机动飞行，如9g转弯。在3048米以上高度进行了亚音速飞行。
2003年7月，洛克希德·马丁公司将困扰多时的F/A-22软件问题予以解决。这标志着F/A-22项目又取得一次显著的进展。改进版本的软件安装在F/A-22上后，显著改善了座舱系统的可靠性。而在此之前，由于软件的问题，座舱系统每运行两小时就要关闭一次，现在则可以连续运行21小时以上。
2003年9月19日，一架F/A-22试验飞机在例行试飞时差点坠毁，据空军初步调查称，事故是因驾驶员没按原定程序进行飞行机动而致，并非飞机本身出现问题。
美国F-22猛禽战斗机
2004年3月，空军决定略微增加订购F/A-22的数量，主要的原因是该项目在削减成本方面取得了显著成效，并认为当前的项目估算支持采购277架F/A-22，而此前美空军确定的采购目标是276架。2004年4月29日，美国空军宣称F/A-22进入初始作战试验与鉴定阶段，这为扩大“猛禽”战斗机的采购扫清了障碍。
2004年6月，美国空军宣布授予洛克希德·马丁公司一项价值4.92亿美元的固定价格确认合同，用于购买制造24架F/A-22所需的先进器材和相关设备，这标志着第五批“猛禽”战斗机即将投入低速初始生产。
2004年9月，洛克希德•马丁公司对F/A-22的生产速度作了进一步的调整，加快了战斗机的生产步伐。该公司的目标是2004年生产19架战斗机，并计划在大批量生产阶段每年生产24架F-22战斗机。
2005年，F-22猛禽战斗机第一次在美国犹他州正式开始服役。
2006年9月27日，美国国会在一次参谋部部长联席会议上讨论了对F-22的禁止出口的政策。在华盛顿的讨论会议之后，美国国防部宣布F-22不会出口。
2007年7月31日，洛克希德马丁公司获得了一个总价值73亿的包括60架F-22战斗机的长期合约。这个F-22战斗机的生产合约使该公司获得了183架战斗机的生产任务，并会在2011年扩大生产规模。
2009年4月6日，美国国防部公布了2010财年国防预算案，F-22“猛禽”战机将在再生产4架后关闭生产线。
2011年5月5日，美国空军宣布，F-22型“猛禽”战机暂时停飞，以便调查供氧系统问题。
2011年9月19日宣布，美国空军部长迈克尔·唐利和参谋长诺顿·施瓦茨已批准相关计划，结束F－22“猛禽”战机长达4个月的停飞，准许其重新上天执行任务。
2011年12月13日，洛克希德·马丁公司生产的最后一架F-22A猛禽战斗机下线滑出装配厂房。该机尾翼编号为09-4195，将于2012年春季交付驻埃尔门多夫空军基地的第3战斗机联队。
2012年5月15日，美国国防部长帕内塔下令空军，对F-22型“猛禽”式战机实施全面限制飞行令，所有F-22战机将停止远程飞行。自2008年起，F-22的空军飞行员报告十多起缺氧状况，症状包括眩晕感、失去知觉等。
2012年7月24日，美国国防部长帕内塔下令，逐步解除F－22“猛禽”战斗机的限飞令，空军方面找到了飞行员在驾驶“猛禽”时的缺氧原因及解决办法。
折叠编辑本段结构
折叠材料
美国F-22猛禽战斗机
F-22机身蒙皮全都是高强度、耐高温的BMI复合材料。新研究开发的高强度钴-62222合金，初问世就用在F-22上。主起落架使用钢材。武器舱门与起落架舱门使用热塑复合材料。F/A-22是美国战斗机中使用钛合金与复合材料最多的机型。其中钛-64合金约36%、热定型复合材料约24%、铝合金约16%、钢约6%、钛-52222合金约3%、热塑复合材料约1%、其它约15%。
折叠布局
F-22采用双垂尾双发单座布局。垂尾向外倾斜27度，恰好处于一般隐身设计的边缘。其两侧进气口装在翼前缘延伸面（边条翼）下方，与喷嘴一样，都作了抑制红外辐射的隐身设计，主翼和水平安定面采用相同的后掠角和后缘前掠角，都是小展弦比的梯形平面形，水泡型座舱盖凸出于前机身上部，全部武器都隐蔽地挂载在4个内部弹舱之中。
折叠气动力系统
在平面内为带高位梯形机翼的带尾翼的综合气动力系统，包括彼此隔开很宽和带方向舵并朝外倾斜的垂直尾翼，并且水平安定面直接靠近机翼布置，技术标准（小反射外形、用吸收无线电波的材料、用无线电电子对抗器材和小辐射的机载无线电电子设备装备战斗机，其设计最小有交错射面为0.1平方米左右）。
两侧翼下菱形截面发动机进气道为不可调节的进气道，为敷设发动机压气机冷壁进气道呈S形通道。发动机二维喷管，有固定的侧壁和调节喷管横截面积及按俯仰±20°角偏转推力矢量而设计的可动上调节板和下调节板。
折叠编辑本段电子系统
折叠航空电子
F119-PW-100 发动机在场内例试
F/A-22配备综合航空电子系统。综合航空电子系统是第四代战斗机的主要特点之一，它通过数据总线进行信息传送，采用模块化结构实现结构的简化和资源共享，通过传感器数据融合获取更丰富、准确、质量更高的目标信息，所有作战信息通过平面显示器和多功能显示器显示，为飞行员提供关键的飞行及作战信息，明显降低飞行员的工作负担，通过机内自检和系统重构，使系统具有容错能力，提高了系统的可靠性和可维修性。高性能的综合航空电子系统使F/A-22具有良好的识别、选择、瞄准、快攻和帮助飞行员决策的能力。航空电子共分以下几部分：通用合成处理器、ADA软件、高级数据合成座舱显示器；合成电子战系统、合成通信、导航和识别系统、光纤数据传输系统；AN/APG-77主动相控阵多功能火力控制雷达。
折叠通用合成处理器
通用合成处理器由休斯公司制造，负责将雷达、电子战和识别传感器数据、通信、导航、武器和系统状况等数据合成到一起，并通过多功能显示器向飞行员显示。每架F/A-22有两台通用合成处理器，每台处理器中有66个模块化插槽。F-22的所有信号和数据处理需求可仅由7类处理器完成，这些处理器都是通过一个容错网络连接在一起。第1通用合成处理器中66个插槽中有19个、第2通用合成处理器中有22个未被使用，以供未来升级使用。F/A-22通用合成处理器的主任务电脑每秒能发出105亿条指令、其内存为300兆。
折叠Ada软件
Ada软件有4种版本：版本0是首次试飞阶段使用的版本。只有基本功能，有27.2万行源语言代码；版本1是工程发展型4号机试飞时使用的版本，有86.6万行源语言代码；版本2将是1999年底扩充雷达功能后的版本，有102.4万行源语言代码；版本3是首批批产型使用的版本，有155.6万行源语言代码。
这些软件负责通讯、导航、识别处理功能，雷达处理功能，电子战处理功能，任务处理功能，惯性基准处理功能，外挂物管理处理功能，控制和显示处理功能，核心处理功能，飞行器管理功能，通用分系统功能。
折叠座舱显示器
平视显示器，显示战术信息和飞行仪表信息。战术信息显示武器和目标状态、射击标记、武器包线和探测器标记。总视场为20°×30°，由英国GEC-马可尼航空电子公司研制。
综合控制板，装在平视显示器的驾驶员显示装置的组合玻璃下方，其上的键盘和行显示器用于输入数据和系统控制。上前方显示器，是通讯、导航、识别系统的显示器。显示系统状态、综合提示、注意、告警信息。上前方显示器，是备用飞行仪表，显示关键的飞行信息：姿态、空速、高度、航向和燃油。两个上前方显示器的功用可以互换。
辅助多功能显示器，是防御电子系统显示器。显示空中和地面威胁的平面视图及其探测器的作用距离，使驾驶员能对威胁作出反应和回避。辅助多功能显示器，是攻击显示器。显示空中威胁的平面视图并标出其相应的高度、射击清单、目标航迹、导弹发射包线、武器控制标记和导弹射出标记。辅助多功能显示器，是外挂物管理系统显示器。显示有关发动机、武器和投放外挂物的信息。主多功能显示器，是战术信息显示器。显示战术态势的平面图，包括窜航迹、地面上的阵地和F-22探测器的搜索范围。目标符号的形状和颜色表示威胁的属性、目标航迹特性和射击的优先次序。
折叠电子战系统
电子战系统是探测、电子和处理设备的集合，它能探测和确定来自其它飞机的信号，并且控制F/A-22的箔片和曳光弹等干扰设备。电子战系统还包括雷达预警接收机和洛克希德·马丁公司生产的“檀木”导弹发射探测器，为飞机提供全方位保护。
通信、导航和识别系统：F/A-22通信、导航和识别系统负责履行通信、导航和识别功能，它使用通用合成处理器进行信号和数据处理。
折叠飞行中数据链
飞行中数据链可使所有F/A-22在飞行中自动共享目标和系统数据，而不需无线电呼叫。在飞行中数据链的帮助下，飞行员能更自主飞行。长机可以通过数据链告诉僚机其油料、武器状态，以及敌机状况。只要一按按钮，就能自动地按优先顺序排列打击目标，并且建立打击清单。长机和僚机的导弹飞行状态都能在座舱显示器上监控。根据这些能力，基于视觉识别和编队机动等传统的战术可能会完全得到改变。数据链同样允许另外的F/A-22加入网络进多机协调攻击。
折叠雷达系统
APG-77雷达
AN/AGP-67主动电子扫描阵列雷达：由诺斯罗普•格鲁曼与雷声公司合作研制。天线与机身完全合成到一起，提高了频率的捷变、降低雷达的横截面积、增加了带宽，从而更好支持F/A-22的空中主宰任务。雷达对F/A-22的合成航空电子和传感器的能力至关重要，它在敌雷达发现飞机前就能向飞行员提供多个敌目标的详细信息。
APG-77雷达系统：最大特点是合成了捷变光束控制，它允许一部雷达同时履行搜索、跟踪和目标瞄准任务。捷变光束控制同样使雷达搜索其它空域，而同进可能继续跟踪优先打击的目标。另外，雷达的低截获率能力使F/A-22在瞄准装备有雷达警报接收机和电子干扰设备的敌机时，而敌机还不知道其已被瞄准。
APG-77雷达的主要特性：工作频率：8至12GHz；扫描范围：电子扫描，±方位90°；真实波束地形测绘：148公里；多普勒波束锐化：18.5公里、37公里或74公里；活动目标指示：74公里；边测距边搜索：296公里（迎头）；边速度搜索边测距296公里（迎头）。平均故障间隔时间450小时（预测值）。
折叠编辑本段武器系统
美国F-22猛禽战斗机
F/A-22除执行空中优势任务外，也能使用联合直接攻击弹药等精确制导武器进行精确对地攻击。由于隐身和超音速巡航的需要，F/A-22的基本武器装备安置在机内。不过它也有用于挂副油箱和导弹的4个翼下挂点，用于在非隐身状态挂载副油箱和武器。
折叠机炮
F/A-22战斗机原计划装备1门新研制的先进技术机炮，但在该型机炮实用前，目前装备的是1门改进的M61A2机炮。机炮安装在飞机右进气口上方的炮舱内。射击时，炮舱的前部舱门必须向后打开，以便射击和排除废气。炮舱内除安装M61A2机炮外，还安装有洛克希德•马丁公司研制的无壳弹药线性供弹系统，并备有480发炮弹。
折叠空对空导弹和空对地武器
打开主武器舱的F/A-22战斗机
F/A-22战斗机的空空武器有AIM-9响尾蛇短程和AIM-120阿姆拉姆中程导弹。每加装1枚AIM-120导弹，武器系统将增重205公斤，其中导弹重160公斤，发射装置重45公斤。由于武器挂在机身武器舱内，飞行阻力和雷达反射面积并不增大。空对地武器主要是454公斤的GBU-32联合直接攻击弹药。也可以挂载由MK84或BLU-109/B的改装的联合直接攻击弹药。为改善F/A-22的主武器舱中携带未来弹药的能力，美国空军进行了武器的优化研究。所考虑的方案包括：两枚精度在3米以内的改进型联合直接攻击弹药；两枚由洛克希德•马丁公司研制的风力修正弹药布撒器；8枚115公斤的小口径精确弹药；或者24枚激光/雷达复合制导自主式子弹药。
折叠武器舱和武器悬挂装置
F/A-22战斗机前部机身下有1个主武器舱，在机身两侧各有1个副武器舱，因此，除了炮舱外，F/A-22机身内部共有3个武器舱，保证所有的武器都能安装在飞机内部。
武器挂架和导弹发射器。F/A-22安装了由EDO公司研制的LAU-142/A阿姆拉姆导弹垂直弹射发射器，主武器舱内共安装了6具这样的发射架。这种转向弹射器可以减小武器舱体积，从而节省重量，并能在所有飞行条件下发射导弹。弹射器使用气动液压装置在1秒内发射导弹。另外，洛克希德•马丁公司战术飞机系统部在F-16飞机的翼尖发射轨的基础上，为F/A-22飞机研制了LAU-141A挂架式发射器发射AIM-9导弹。这种发射器能迅速地伸缩，但不能弹射导弹，而是从侧武器舱的前端射出“响尾蛇”导弹。从而增大了导弹红外导引头的视场。这种发射器也适应F/A-22的较新的AIM-9X导弹要求。
折叠外部挂架
F/A-22有4个翼下挂点，每个挂点能挂载2270公斤重量。翼下挂点在不挂武器时能挂载4个2270升副油箱，也可在挂2个副油箱时携带4枚导弹。
折叠编辑本段作战用途
折叠作战任务
根据设计，F/A-22战斗机将要承担的三类任务：一是对付苏-30等空优战斗机；二是对付现代的地空导弹，打击时间敏感目标；三是参与巡航导弹防御。由于F/A-22具有超声速巡航能力，在对巡航导弹实施第一次攻击不中之后，可以发起第二次攻击。
折叠作战范围
可能随时从驻地快速转场至世界的各地区执行作战任务。并依靠隐形性能突击敌防护严密的纵深或核心目标。但是为了避免潜在对手可能动用精确制导武器对美国空军基地的打击，“猛禽”一般不会部署在一线机场，这决定了其将采取远程奔袭的战术，从后方基地到战区袭击后返回。
折叠兵力使用
在美国空军全球打击的战略行动中，将首先利用F/A-22的隐身优势，压制敌地面防空系统，然后用B-2A隐身轰炸机进行突防轰炸，打击敌防空和指挥系统，摧毁其防御体系，为隐身和非隐身作战飞机向战区部署，并实施大规模的空中突击行动创造条件，保持战区的空中优势，为后续联合打击部队开辟通道。按照美国空军的战略，执行全球打击特遣任务将由48架F/A-22战斗机（两个中队）和12架B-2轰炸机组成。另外，在美国本土防御中，美空军将出动E-10飞机和F/A-22协同行动，实施巡航导弹防御。因为造价昂贵，所以美军至今也不舍得未将它投入战场。
折叠编辑本段用户及部署
因法规的限制无法出口，美国暂时是F-22的唯一用户。其F-22部署在本土阿拉斯加基地，将有8个中队。另外在维吉尼亚州兰利空军基地（Langley）也有一支F-22中队（第二十七中队），于2005年5月12日成军。
另外的一支中队也曾于2007年2月进驻日本嘉手纳空军基地，4月与日本航空自卫队战机展开联合飞行训练，5月初陆续撤离，结束为期三个月首度美国本土以外的基地驻防。
2008年7月中至8月初，F-22A进驻关岛安德森空军基地，参与“JungleShield”演习。
2010年，美军于夏威夷希肯空军基地正式部署F-22A一中队。
2010年5月，美国空军驻日本冲绳嘉手纳基地发言人宣布，将从隶属于美国新墨西哥州霍罗曼空军基地（Holloman）调派12架F-22战斗机到嘉手纳基地，临时部署约4个月。以因应韩国宣布天安舰遇袭沉没事件调查结果所引起东北亚的紧张局势。7月25日，F-22将参与美国与韩国进行的联合军事演习。
2012年7月24日，美国国防部发言人利特尔宣布，国防部长帕内塔已经下令，一个中队的“猛禽”将飞往日本，部署到冲绳嘉手纳空军基地。
折叠编辑本段产量
2003年1月14日，第一批生产的F-22于交付给内华达州的内利斯空军基地，到2004年，共51架F-22猛禽战斗机已全部交付使用。
2007年8月29日，洛克希德马丁公司举行了完成“第100架猛禽战机”生产里程碑的庆祝仪式，
从2008年起，F-22猛禽战斗机开始以每年20架的速度生产。
截止到2011年停产前，F-22猛禽战斗机共生产175架。
折叠编辑本段价格
F-22“猛禽”战机每架生产成本高达两亿美元，如果把研发成本算进去，每架甚至高达3.5亿美元。
