在使用透明led屏的过程中，有时候会出现零线电流过大的问题。零线电流过大，很容易导致跳闸，甚至会因为发热严重，引发火灾。那么零线电流过大是什么原因呢？又该如何解决呢？

一、零线电流过大的原因

三相电流平衡，三相电流矢量角度相差120度，三相可以相互抵消，零线电流为零。

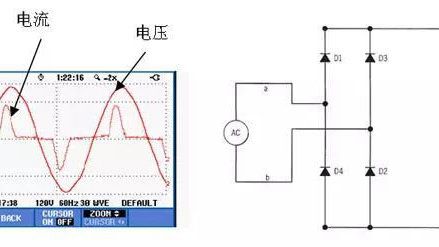

LED显示屏为开关电源供电，开关电源对电网产生很大的3次谐波电流（三次谐波电流），3次谐波电流为零序湝波电流，三相矢量角度一致，所以3次谐波电流向零线叠加。通常开关电源的3次谐波电流含量在55％-80％之间，这就导致了零线电流过大。

二、解决方法

解决零线电流过大的其中一种方法就是使用LED显示屏专用零序滤波器。零序滤波器与LED显示屏相线并联连接，3次谐波电流通过零序滤波器后，零序滤波器会产生磁通，通过检测计算后，在器件内部制造出大小相等、方向相反的磁通量进行抵消，从而滤除3次谐波电流，消除零线电流。零序滤波器能减少LED显示屏零线90％以上的电流，避免电缆电线发烫，减少损耗，整体节约电费3％-8％，也能避免绝缘零线老化，减少发生火灾的可能性。

三、零序滤波器产品特点

以往的零线保护，都是靠零线电流阻断器的，而这里就比较一下零线电流阻断器和零序滤波器的各方面。

1、安装方式： 零线电流阻断器串接在零线上，安装需变压器总开关停电/零序滤波器并接在三相四线中，安装只需停电LED显示屏；

2、国家标准： 零线电流阻断器不符合国家标准规定零线不允许串接任何器件的规定/零序滤波器符合国家所有标准；

3、人身安全： 零线电流阻断器零线上具有电压，人接触零线有触电危险/零序滤波器零线无电压，人接触零线无危险；

4、显示屏器件安全： 零线电流阻断器器件损坏，显示屏无零线，显示屏电气元器件烧坏/零序滤波器损坏，显示屏没电，无法启动；

5、电气短路安全： 零线电流阻断器在显示屏内部发生短路，由于零线阻抗变大很多，短路电流变小，泄漏时间变长，上级开关不跳闸面引起电气火灾/零序滤波器在显示屏内部发生短路，上级开关正常保护跳闸，无危险。

6、零线电流消除效果： 零线电流阻断器零线电流滤除率低于60％/零序滤波器零线电流滤除率高于90％。
