可能很多初学者会觉得立面，剖面，节点大样等等图纸绘制起来比较难，究其重要的原因可能是工艺、绘图参数不明白，其实画起来也不难，今天利用源泉设计给大家操作下如何一键生成立面图，初学者可以研究下立面框架、门、窗里的一些参数设置，生成一张立面图研究下，我相信很快你就会画立面图，好了，废话不多说，我们看看源泉设计如何一键生成立面图。

源泉设计插件下载：

一、生成立面框架

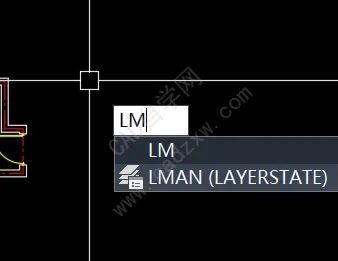

输入LM回车；

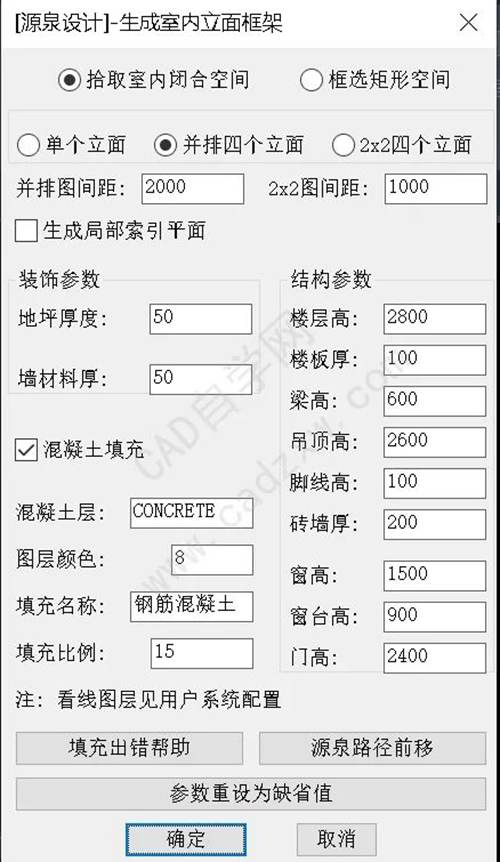

如图设置参数后点击确定；

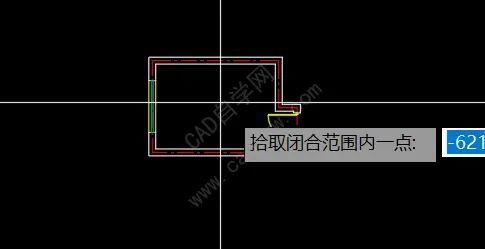

拾取空间闭合范围内一点；

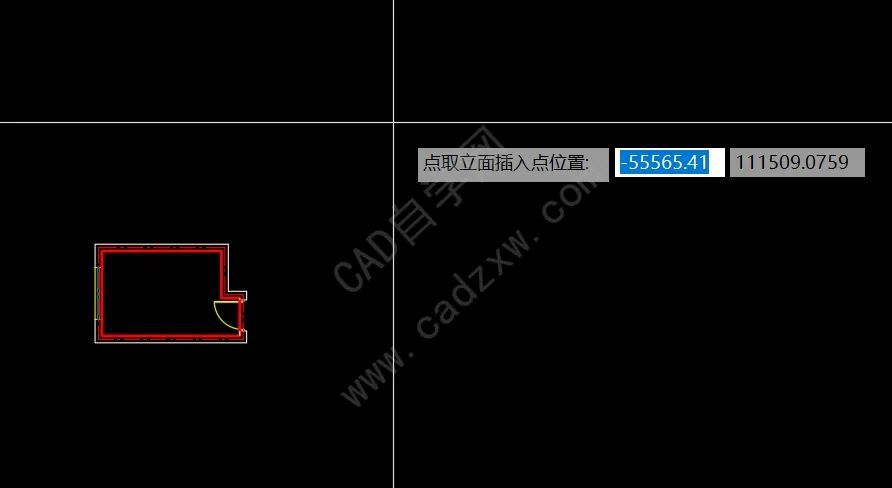

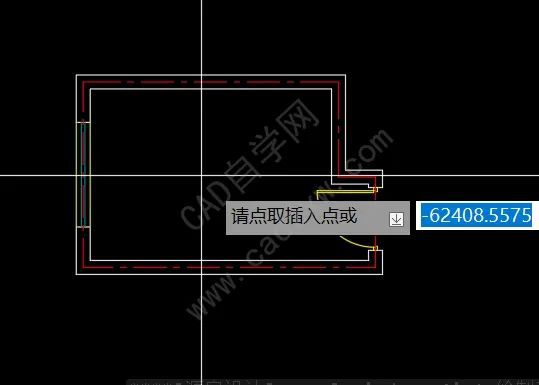

指定立面插入位置；

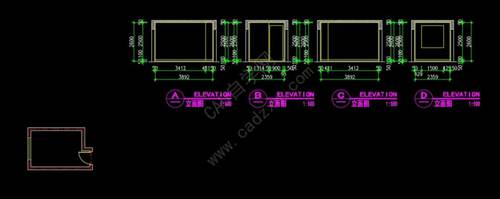

这样就可以一键生成立面框架；

二、生成门立面

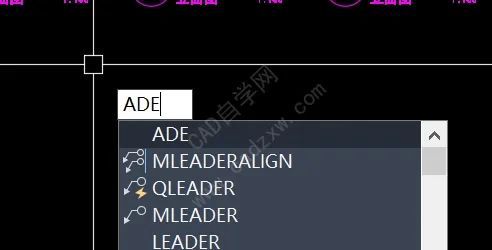

输入ade回车；

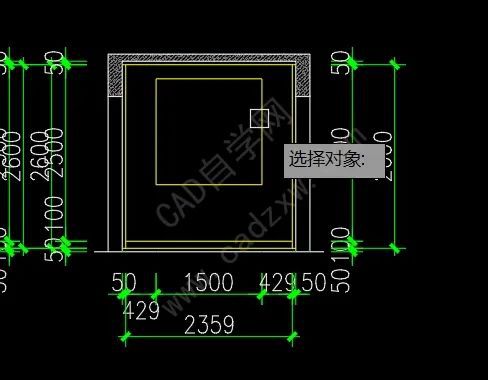

设置参数，主要是：1、选中门背面；2、门洞高，门洞宽，门套离墙距要和立面框架一致；3、有尺寸标注可以去掉，然后点击拾取矩形；

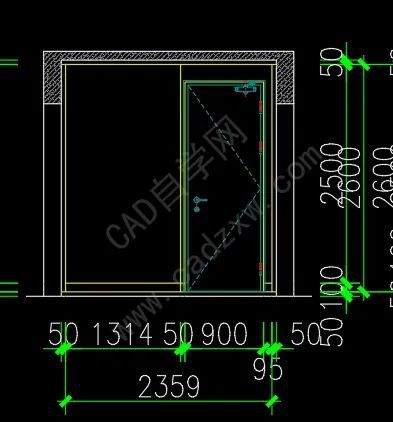

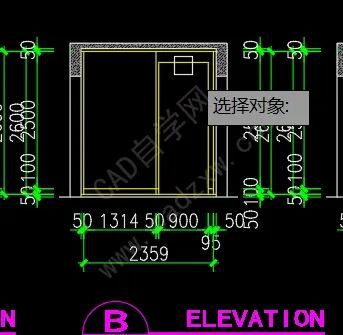

拾取门空格后就可以自动生成门立面；

三、窗立面生成；

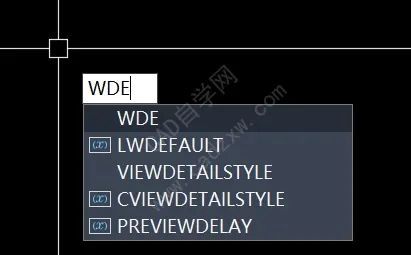

输入wde回车；

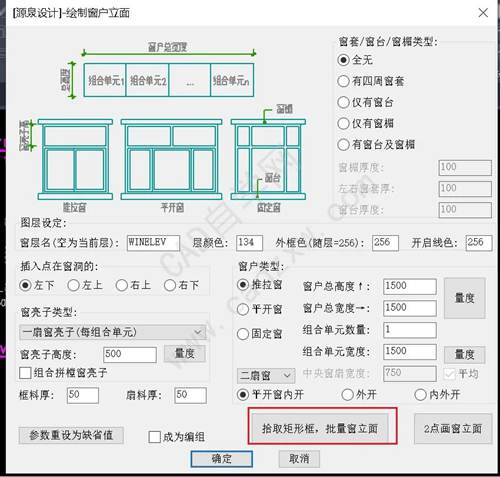

根据需要设置下参数，点击拾取矩形框；

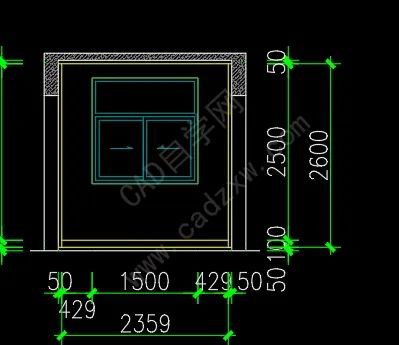

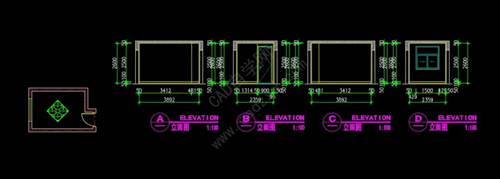

拾取窗空格；

四、标注索引

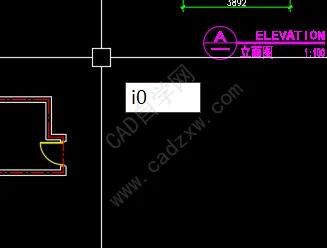

输入i0回车；

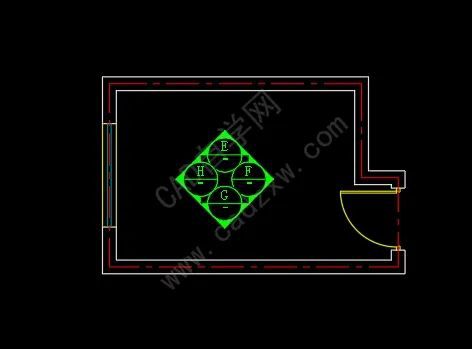

指定插入点；

如图，如果索引符号太大，大家可以SC缩放一下；

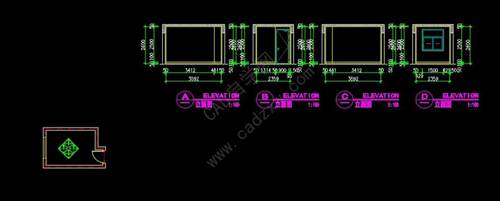

最终效果。
