SOLIDWORKS装配体装配技巧

在我们平时的工作中，“装配体”绝对是我们接触的非常多的一块内容。如果要生成一个装配体，首先需要有多个子零件，然后通过不同的“配合方式”将其装配起来，形成一个完整的产品。今天我为大家详细讲解一下装配体中的“配合方式”，以便大家在日后工作中来使用。

装配体的“配合方式”主要分为三类：最基础的“标准配合”、“高级配合”以及专属机械行业的“机械配合”。我们可以快速便捷的了解到基础的配合方式，以及在机械设计上常用的凸轮，齿轮，以及皮带轮的配合方式，并借助这些工具，达到模拟运动的效果。对于企业中的研发设计师来说，完全可以通过平时的工作经验积累，或者一些线上/线下的SOLIDWORKS培训来学习相关的知识，所以这些“配合方法”的使用方法，在这里我就不多说了，今天主要为大家介绍的还是装配体装配技巧。

(一) 透视与分屏效果（选取透明、预览窗口）

在平时工作中，我们是否有遇到一些复杂的零部件，它们的配合条件很难选取？这种时候，我们可以用两种简单的技巧来解决这一难题。

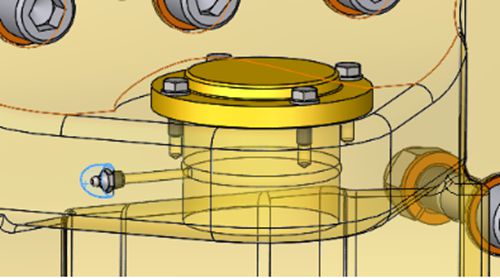

1) 透视选取——在我们做零件配合时，选取的第一个零件将呈现半透明

2) 预览窗口——开启预览窗口，以整个装配体的旋转等动作

(二) 选择零件、替代丢失的参考

有时候，我们可能会因为操作失误，或者数据迁移等情况，导致关联、参考丢失。这时候，有两种典型的情况：

1) 公用的零件很多，选取时要一个一个去找；

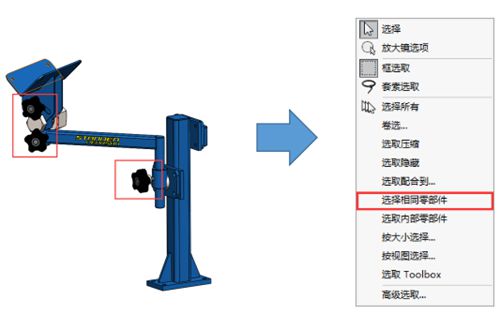

针对这种情况，我们完全不需要一个一个去找这么麻烦，可以直接在SOLIDWORKS软件界面最上方工具栏，点击“选择”-“选择相同零部件”，系统将会统一的智能修改。

2) 一起切换配置时，发生错误。

针对这种情况，我们也不需要繁琐的逐个修改，只需要选择其中一个错误的特征，对其重新编辑，然后找到错误的地方，重新进行一次选择。这时候就会有提示框提醒你“是否替换其他所有缺失的配合参考”，选择是即可一次性替换修改。

(三) 临时固定/分组

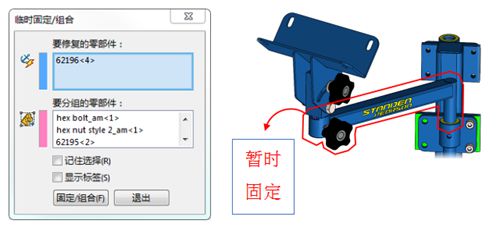

在做装配体时，装配的过程中我们经常会遇到组合件自由度太多，拖拽时乱动这种情况，非常让人烦恼。这时，我们可以使用“临时固定/组合”的功能来解决这个问题。

(四) 分组零部件

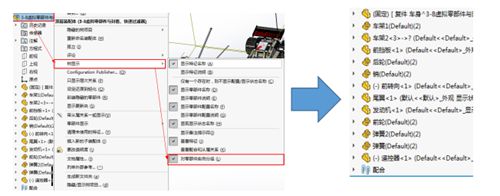

在我们将装配体全部装配起来之后，如果装配体非常复杂，子零件非常多，那设计树里肯定会有很多很多的特征，我们在找某一个特征的时候绝对会看的眼花缭乱。为了避免这种情况，我们运用“零部件分组”这一功能，来将相同配置的相同零部件自动分组到一个文件夹中，更方便查找零部件。

通过这些方法和技巧，希望能帮助各位更好的运用SOLIDWORKS,提高工作效率。也希望各位能在使用SOLIDWORKS的时候，能积极思考，善于发现。谢谢！
