如果要在TCP/IP协议栈中选择一个最不安全的协议，那么我会毫不犹豫把票投给ARP协议。我们经常听到的这些术语，包括网络扫描、内网渗透、中间人拦截、局域网流控、流量欺骗，基本都跟ARP脱不了干系。大量的安全工具，例如大名鼎鼎的Cain、功能完备的Ettercap、操作傻瓜式的P2P终结者，底层都要基于ARP实现。
听上去这么逆天的协议，其实技术原理又简单的难以置信，例如ARP整个完整交互过程仅需要两个包，一问一答即可搞定！但是ARP协议也有它令初学者迷惑的地方，例如由它本身延伸出来的代理ARP、免费ARP、翻转ARP、逆向ARP，而这些不同种类的ARP，又应用于不同的场景。好吧，在深入到技术原理之前，作为初学者，我们先记住下面三句话：
①ARP（Address Resolution Protocol）即地址解析协议， 用于实现从 IP 地址到 MAC 地址的映射，即询问目标IP对应的MAC地址。
②在网络通信中，主机和主机通信的数据包需要依据OSI模型从上到下进行数据封装，当数据封装完整后，再向外发出。所以在局域网的通信中，不仅需要源目IP地址的封装，也需要源目MAC的封装。
③一般情况下，上层应用程序更多关心IP地址而不关心MAC地址，所以需要通过ARP协议来获知目的主机的MAC地址，完成数据封装。
接下来，我们通过手绘图解的方式来深入了解ARP协议是如何工作的。
（注：所有手绘图解均由杰哥原创绘制，转载请注明出处！）
二、ARP原理之请求应答
同一个局域网里面，当PC1需要跟PC2进行通信时，此时PC1是如何处理的？
vx:pinginglab 官网:pinginglab@www.guifan.net
根据OSI数据封装顺序，发送方会自顶向下（从应用层到物理层）封装数据，然后发送出去，这里以PC1 ping PC2的过程举例==
vx:pinginglab 官网:pinginglab@www.xunwangba.com/read/
PC1封装数据并且对外发送数据时，上图中出现了failed，即数据封装失败了，为什么？

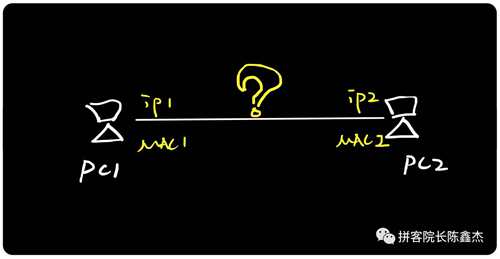

我们给PC1指令-ping ip2，这就告知了目的IP，此时PC1便有了通信需要的源目IP地址，但是PC1仍然没有通信需要的目的MAC地址。这就好比我们要寄一个快递，如果在快递单上仅仅写了收件人的姓名（IP），却没有写收件人的地址（MAC），那么这个快递就没法寄出，因为信息不完整。
那么，现在PC1已经有了PC2的IP地址信息，如何获取到PC2的MAC地址呢？此时，ARP协议就派上用场了。我们接着上面这张图，继续==
vx:pinginglab 官网:pinginglab@www.guifan.net

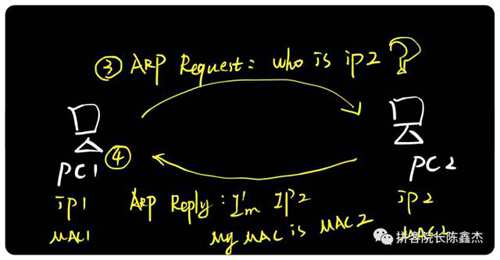

通过第三和第四步骤，我们看到PC1和PC2进行了一次ARP请求和回复过程，通过这个交互工程，PC1便具备了PC2的MAC地址信息。

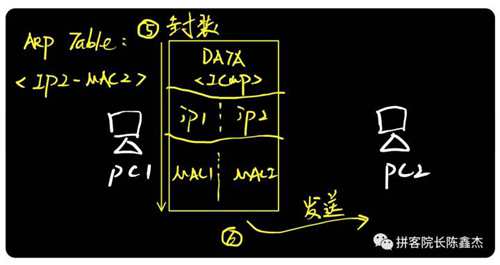

接下来PC1会怎么做呢？在真正进行通信之前，PC1还会将PC2的MAC信息放入本地的【ARP缓存表】，表里面放置了IP和MAC地址的映射信息，例如 IP2-MAC2。接下来，PC1再次进行数据封装，正式进入PING通信，如下==
小结：经过上面6个步骤的处理，PC1终于把数据包发送出去了，之后便可以进行正常的通信了。看到了吧，ARP的功能和实现过程是如此的简单：它在发送方需要目标MAC地址的时及时出手，通过一问一答的方式获取到特定IP对应的MAC地址，然后存储到本地【ARP缓存表】，后续需要的话，就到这里查找。
既然是缓存表，意味着它有时效性，并且如果电脑或者通信设备重启的话，这张表就会清空；也就是说，如果下次需要通信，又需要进行ARP请求。在我们的windows/macos系统下，可以通过命令行arp -a查看具体信息=
vx:pinginglab 官网:pinginglab三、ARP原理之广播请求单播回应
上面的图解过程看上去简单又纯粹，好像我们就已经把这个协议的精髓全部get到，但其实，我们只是刚揭开了它的面纱，接下来我们才真正进入正题。例如，上面的图解过程中，整个局域网（LAN）只有PC1和PC2两个主机，所以这个一问一答过程非常的顺畅。
而实际网络中，这个LAN可能有几十上百的主机，那么请问，PC1如何将这个【ARP请求包】顺利的交给PC2，而PC2又如何顺利的把【ARP回应包】返回给PC1? 我们看下面的图：

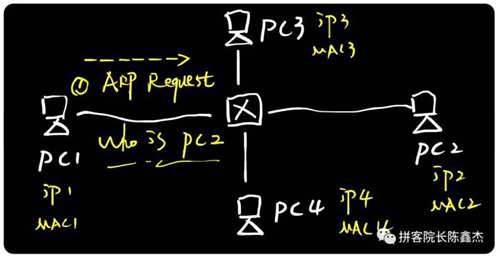

为了营造出几十上百的效果，这里多添加了2个主机进来 ⁄(⁄ ⁄•⁄ω⁄•⁄ ⁄)⁄，并且增加了有线和无线的环境。那么，在多主机环境下，PC1现在发出的ARP请求包，怎么交到PC2手里？
这时，ARP协议就需要采用以太网的广播功能：将请求包以广播的形式发送，交换机或WiFi设备（无线路由器）收到广播包时，会将此数据发给同一局域网的其他所有主机。
那么，什么是广播？对于初学者而言，我们只需要知道，大部分的广播包，它们有一个共同特征：二层封装时目的MAC是全f（ffff.ffff.ffff）或三层封装时目的IP是全1（255.255.255.255）。可以这样更方便的记住：目的地址最大的，就是广播。
注明：广播根据所在层次可分为二层广播和三层广播，根据发生范围可分为本地广播和定向广播，小伙伴们有兴趣可以自己再去拓展下。
接下来我们来看下这个ARP广播请求包接下来是如何工作的？
根据上图我们看到，PC1发送的请求广播包同时被其他主机收到，然后PC3和PC4收到之后（发现不是问自己）则丢弃。而PC2收到之后，根据请求包里面的信息（有自己的IP地址），判断是给自己的，所以不会做丢弃动作，而是返回ARP回应包。
ARP请求是通过广播方式来实现的，那么，PC2返回ARP回应包，是否也需要通过广播来实现呢？答案是否定的。大部分网络协议在设计的时候，都需要保持极度克制，不需要的交互就砍掉，能合并的信息就合并，能不用广播就用单播，以此让带宽变得更多让网络变得更快。
那么，ARP回应包是如何处理的？这里需要特别关注ARP请求包的内容，在上面的图解里面，ARP请求包的完整信息是：我的IP地址是IP1，MAC地址是MAC1，请问谁是PC2，你的IP2对应的MAC地址是多少？
简单来说，ARP请求首先有自我介绍，然后才是询问。这样的话，PC2在收到请求之后，就可以将PC1的IP和MAC映射信息存储在本地的【ARP缓存表】，既然知道PC1在哪里，就可以返回ARP单播回应包。

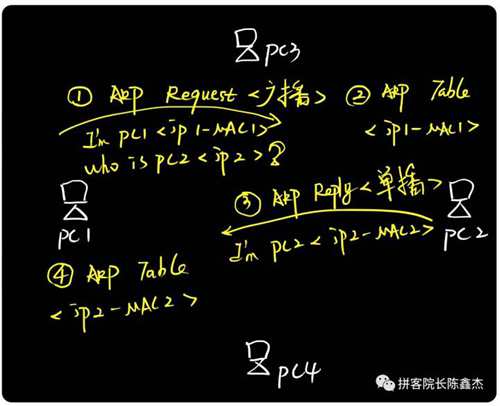

这张图我们需要得到两个信息：①被询问者PC2先生成了ARP映射信息，然后才是询问者PC1；②PC3和PC4等其他主机，无法收到这个ARP回应包，因为是单播形式。
小结：ARP协议通过一问一答实现交互，但是问和答都有讲究，问是通过广播形式实现，答是通过单播形式。
四、ARP数据包解读
为了让大家更好的理解ARP协议以及广播和单播的概念，我们来看一下用Wireshark抓取到的真实网络中的ARP过程，通过数据包的方式来呈现，地址信息如下，部分MAC信息隐去。（建议初学者用GNS3配合Wireshark来抓取协议包进行分析，相比真实网络更加干净，方便分析）
主机1 --- 主机2
主机1：IP1 10.1.20.64MAC1：00:08:ca:xx:xx:xx
主机2：IP2 10.1.20.109MAC2：44:6d:57:xx:xx:xx
【ARP请求包】
【ARP回应包】
vx:pinginglab 官网:pinginglab【ARP协议字段解读】
Hardware type ：硬件类型，标识链路层协议
Protocol type： 协议类型，标识网络层协议
Hardware size ：硬件地址大小，标识MAC地址长度，这里是6个字节（48bti）
Protocol size： 协议地址大小，标识IP地址长度，这里是4个字节（32bit）
Opcode： 操作代码，标识ARP数据包类型，1表示请求，2表示回应
Sender MAC address ：发送者MAC
Sender IP address ：发送者IP
Target MAC address ：目标MAC，此处全0表示在请求
Target IP address： 目标IP
五、ARP到底是链路层还是网络层？
这个问题的难度堪比另外一个世界级难题：世界上最好的编程语言是什么？
其实早在20世纪时，W.Richard Stevens在《TCP/IP详解卷一》里面就提到了这个难题。这里给出我个人的协议分层思路，给大家作为参考=
协议到底所属哪一层，可以从应用/功能来考虑，也可以从层次/包封装来考虑。
以ARP协议为例，它的功能最终是获取到MAC信息，服务于链路层，从这点考虑，ARP是链路层协议；但是从层次来看，ARP基于Ethernet协议，IP协议基于Ethernet协议，它们在Ethernet协议里面有独立的Type类型，前者是0x0806，后者是0x0800，既然ARP和IP协议平起平坐，那么IP是网络层，ARP难道就不是网络层？
小结：基于功能来考虑，ARP是链路层协议；基于分层/包封装来考虑，ARP是网络层协议。（此方法对于ICMP协议同样管用）
