(首发)DIY真2TBU盘便携固态U盘移动固态硬盘

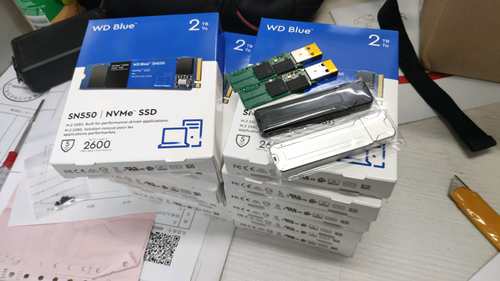

SN550 2TB+U盘主控板+CNC外壳

主控板采用ASM1351 USB3.1 10Gbps+慧荣SM2258H固态硬盘主控+DDR3 独立缓存的结构原生BGA272 NAND引脚

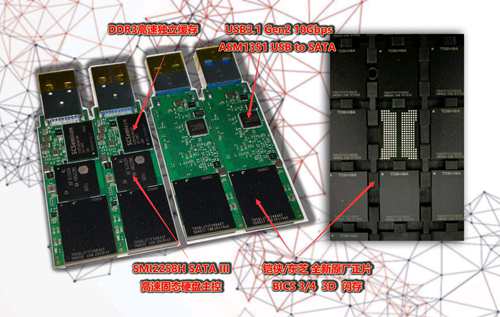

主控板结构图

慧荣SM2258控制器支持NANDXtend ECC技术，可以将NAND闪存的耐久度提升3倍，用来搭配闪迪BICS4再合适不过了

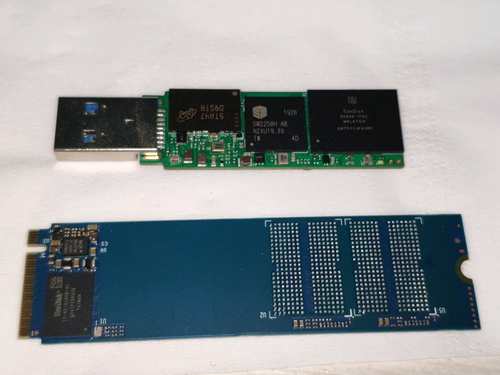

拆下闪存并焊接（SN550空板和已经焊接好的U盘）

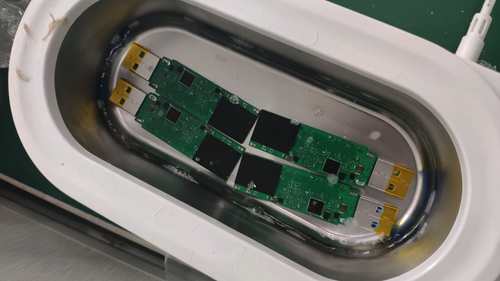

超声波清洗

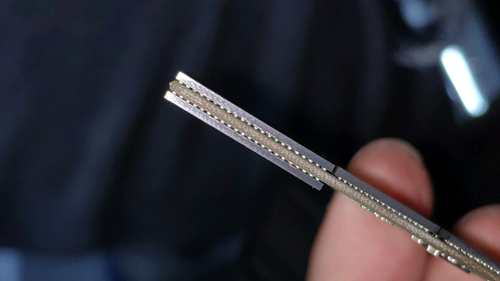

锡珠饱满，焊点均匀，完美!

接下来就是插上电脑开卡，开卡电脑最好是win7，此闪存没有nand定义需要自己写nand参数

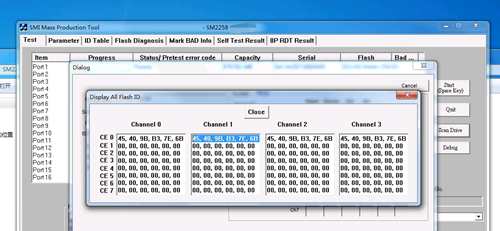

闪存ID

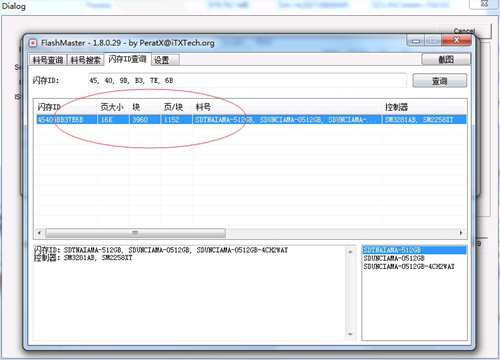

根据ID反查闪存信息

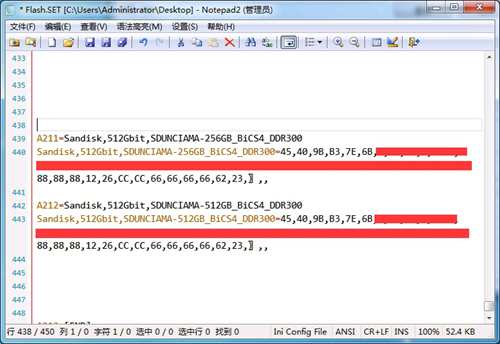

编写参数

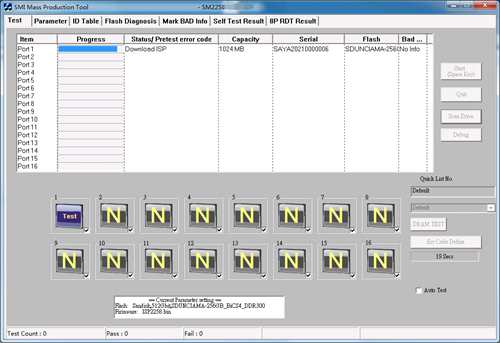

开卡量产ing

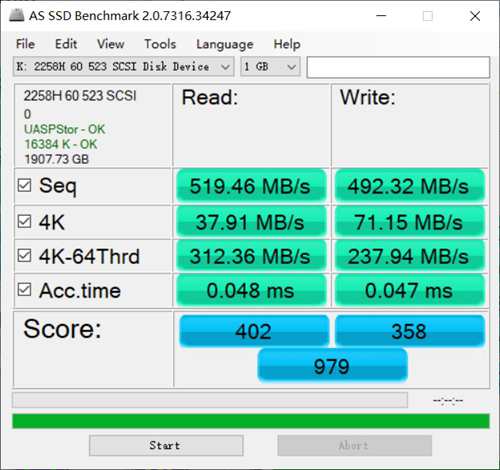

速度测试win10

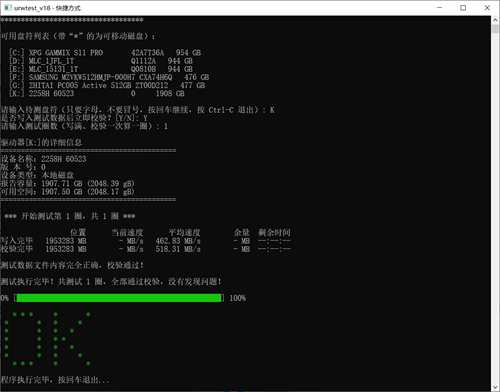

全盘测试不掉速

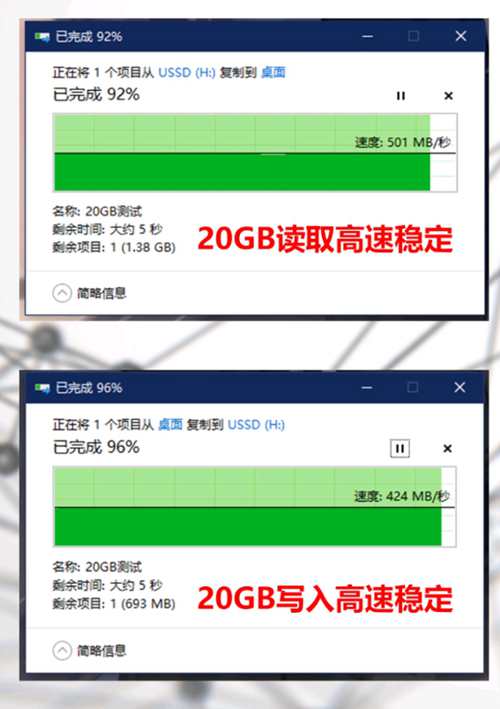

20GB测试

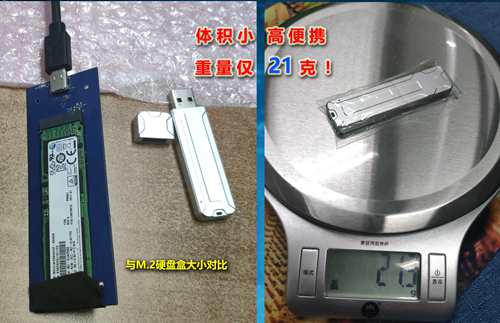

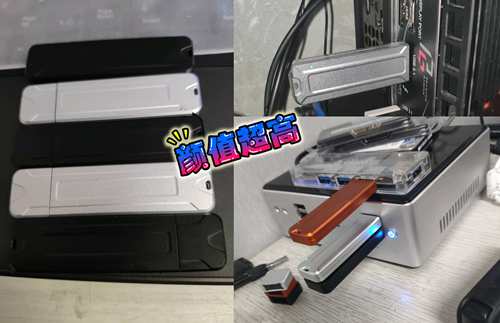

成品展示

总结，这么小的体积2TB容量是真的爽，再也不怕小姐姐没有车了，给小姐姐的高铁还是很不错的

有人问这么小的体积速度这么快温度可以吗，完全不用担心，cnc外壳不只是好看的作用，也起到散热片的作用

好了，就到这了有时间再做一个视频水水ヽ(ﾟ∀ﾟ)♡(ﾟ∀ﾟ)ﾉ
