2019年cad全屋定制设计第一节课准时开课！来了不少了学生。由于今天是第一节课，他（她）们中间大部分没有基础，所有我们就在投影仪教室上课，从第一节课最基础的学起，虽然是第一节课，“不积跬步无以至千里,不积小流无以成江海”，在课堂上在绘制直线的方法和技巧时，我把它总结了一下，相信第一节学习，对以后学习和工作会有很大的帮助，大家上课兴趣很浓，互动性很好，给出一些时间让他（她）们操练，不懂再问。以下就是第一节课的重要内容：

1.cad作用主要绘制图纸：建筑图纸；机械图纸

2.为什么叫CAD？

compter aided(辅助) design

一般的软件都辅助设计软件：软件只是工具，你想要设计一个好的作品一般需要工作经验，文化程度，个人兴趣等。

会布置平面布置图：实用合理，美观

3.如何绘制简单图纸（比如一个绘制门窗）

标题栏：菜单栏；一些工具常用快捷按钮；绘图窗口；模型和布局；命令行(几乎所有操作都是用命令；命令其实就是英文缩写)；帮助信息

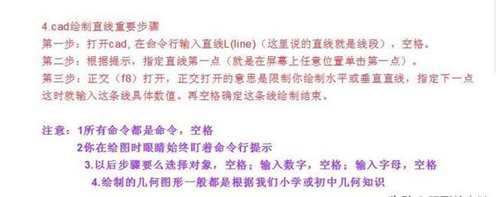

4.cad绘制直线重要步骤

第一步：打开cad, 在命令行输入直线L(line)（这里说的直线就是线段），空格。

第二步：根据提示，指定直线第一点（就是在屏幕上任意位置单击第一点）。

第三步：正交（f8）打开，正交打开的意思是限制你绘制水平或垂直直线，指定下一点这时就输入这条线具体数值。再空格确定这条线绘制结束。

注意：

1.所有命令都是命令，空格

2.你在绘图时眼睛始终盯着命令行提示

3.以后步骤要么选择对象，空格；输入数字，空格；输入字母，空格

4.绘制的几何图形一般都是根据我们小学或初中几何知识

以上红色字体是重要步骤，紫色字体是重要学习方法、技巧总结，网友学员们认真阅读，对以后学cad帮助很大！

5.重要工具偏移命令：o(offset):创建一定距离的平行线

1.步骤一：首先打开CAD，用直线工具L画一条直线。

2.步骤二：画出一条直线，然后框选选中，当直线变成虚线后进行下一步。

3.步骤三：输入快捷键O，输入要偏移的距离，按下空格或回车键确认。再次选中直线，选择要偏移的方向，点击鼠标左键即可。

使用细节及技巧

当然也可以先输入命令再选择对象

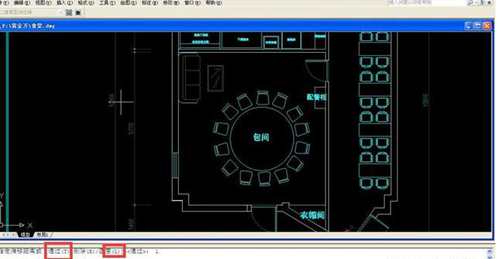

2.学会通过T、偏移E和图层L的使用

偏移命令的删除选项跟镜像类似，就是是否保留源对家，只不过偏移命令在一开始就提示，而且通常我们可以不设置，而镜像是到操作结東的时候提示，必须要确认一下。

图层(L)选项就比较特殊了，CAD其他修改命令都沒有这个选项，其实也很简单，就是提供了两个选择，偏

移后生成的线是放在眼原图形相同的图层还是放到当前层，但如果没有特殊需要也很少去设置。
