技嘉gtx750ti一款很奇怪的低端产品

技嘉gtx750ti一款很奇怪的低端产品

这块卡是技嘉的，技嘉的低端操作会很奇怪，我们一起来看一下吧

首先 老规矩 先看PCB

补充：此次拆解的显卡型号是GV-N75TOC-2GI

Pcb图片 谷歌相机拍的

可以看到，整张PCB为短卡，长度为17cm

左侧靠下的部分是核心供电

左侧靠上的一项为显存供电

不同于开普勒架构

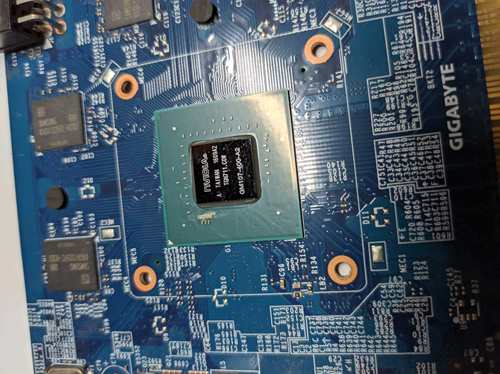

GTX750TI的核心为GM107-400-A4

这里额外提一句，与绝大部分的600系列700系列甚至800系列移动端卡不一样的是

750ti的核心是GM系列，而不是普遍的GK系列

GM为maxwell架构，而GK为开普勒架构，相较于同样核心规格的GK106-400

GK107-400的晶体管少了670亿，核心面积减少了73平方毫米，标准TDP从140w降低到60w

虽然不及660的960个CUDA，但是凭借着高能耗比和效率更高的架构，750ti在这个段位很出色。

事实上，直到今天，也是不少人低预算装机的考虑，因为他便宜，功耗低，甚至可以不需要外接供电，畅玩几乎所有TX游戏，并且不用考虑矿卡

再来看显存部分

显存部分

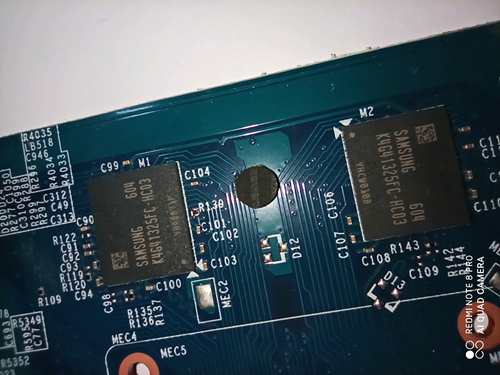

显存为三星的k4g41325fe hc03，不过奇怪的是，在三星自己的网站上找不到这个型号，只能找到 K4G80325FC-HC25

显存颗粒正面的四颗，背面有焊盘但是是空焊的。四颗颗粒组成2G容量，每颗512mb，

显存位宽128Bit，显存带宽86.4GB/s，显卡的默认核心频率为1033MHz，默认显存频率为5400MHz

辅助外接的单6pin供电，保障运行稳定性。

其次再来看供电部分，其实这一部分非常简单

先看PCB部分的图

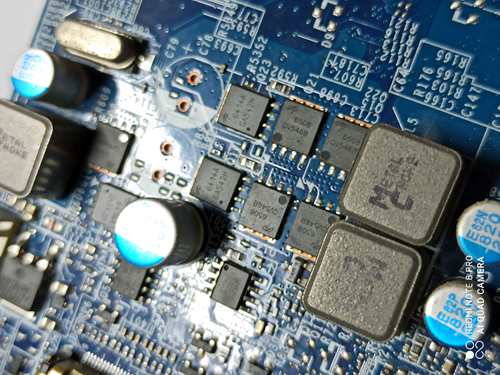

核心供电

上管部分为： AON 6414A T=25°I=30A

下管部分为： AON 6508T=25°I=32AT=100°I=25A

我想说技嘉以前做显卡就TM离谱

750ti能有多大功耗啊，一项供电给了不少于55w的供电能力，两项核心供电就是110w

显存供电

显存供电为一项供电，上管下管各一颗

与核心供电采用的用料是一样的

上管部分为： AON 6414A T=25°I=30A

下管部分为： AON 6508T=25°I=32AT=100°I=25A

再来看看电容部分

电容技嘉一样的离谱

此次显卡上采用的固态电容均为 日本大厂的日化电容

电容部分

此部分为低压部分，2.5V 280uf

整体电容部分

此部分为高压部分，16V 270uf 同样为三洋的电容

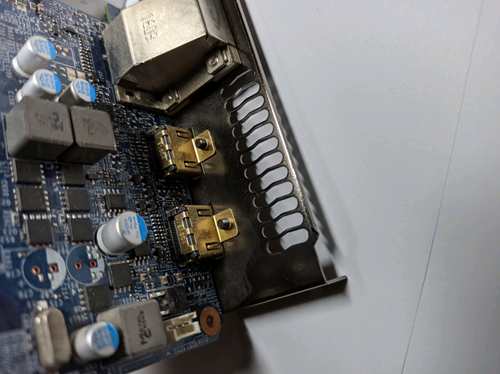

注意看显卡的显示输出部分

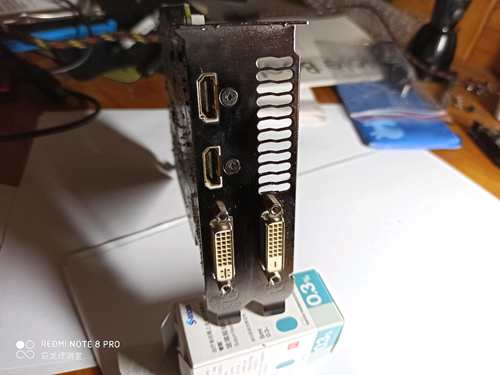

显卡采用双HDMI+DVI-D , DVI-I设计，有趣的是，这样一张低端卡上的HDMI接口使用的镀金屏蔽罩

在一张低端卡上下血本，技嘉真是奇奇怪怪

挡板

接口

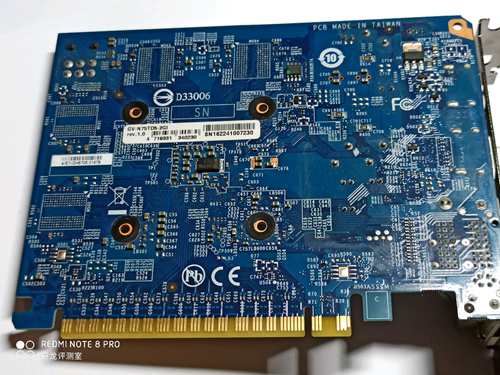

再来看一下简简单单的显卡背面

很简单没什么好介绍的，四个显存空焊盘，核心位置除了mlcc以外还有一颗三洋的铝聚合物电容 470uf

背面

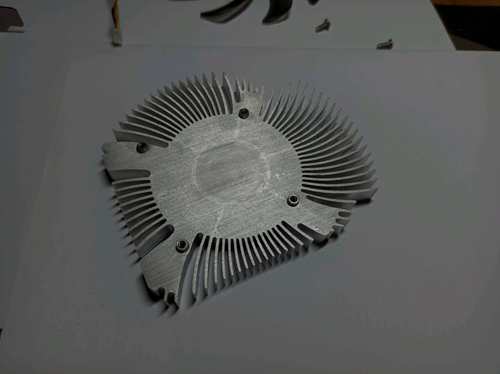

再来看看显卡散热部分，为大块的铝挤式散热，对于核心来说足够

散热

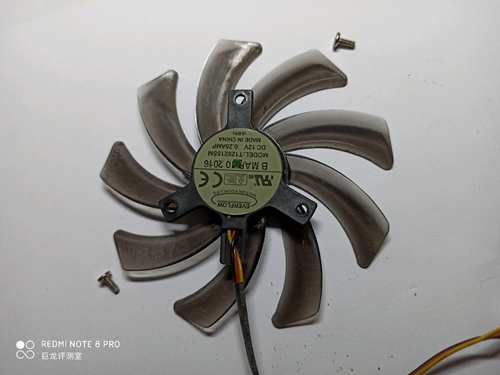

风扇部分是Everflow 型号为T129215SM 直径95mm三针DC调速12V 0.25A 额定电流出厂时间2016年
