双重绝缘是Ⅱ类电器和工具所采用的防止触电的基本防护措施，是指同时具有基本绝缘和附加绝缘的绝缘结构。所谓基本绝缘，是指对带电部分提供防止触电的基本防护绝缘。所谓附加绝缘，是指为了在基本绝缘损坏时，防止触电而在基本绝缘之外又设置的独立绝缘。双重绝缘的优点是安全可靠，当基本绝缘损坏后也不会造成触电事故。
双重绝缘的特点是不需要接地保护（也不允许接地保护），因此不受使用地点有无接地设施的限制，也不像I类工具那样，在没有其他安全防护措施时，使用者必须戴绝缘手套，穿绝缘鞋或站在绝缘垫上才可以使用操作。使用的电源方便，不像Ⅲ类电器和工具，必须用安全特低电压供电，才能保证防止触电危险，而是可直接采用交流220V电源。
对家用电器及类似产品，因为使用面很广，使用者不一定具备安全使用的知识，因而产品本身的安全防护能力将对保障使用者的安全起主要作用。因此，国内外相关部门对家用电器、电动工具、电动办公器具及电子仪器等都有按触电的防护方式进行分类的规定，并且基本相同。
1、基本绝缘：是带电部分为防止电击起基本保护作用的绝缘。例如，电动机转子的槽绝缘、定子线圈的绝缘衬垫等。
2、附加绝缘：是在基本绝缘损坏的情况下，为防止电击而在基本绝缘之外使用的独立绝缘。例如，转子冲片与转轴间设置的绝缘层等。
所谓“独立”是附加绝缘在结构上相对于基本绝缘而言，在其自身及电动工具其他组成部分不破坏的情况下两者能分开，即在附加绝缘与基本绝缘之间具有不连续的表面，从而使发生在一种绝缘中的故障不影响和扩散到另一种绝缘中，真正构成两个独立的保护措施。
双重绝缘是由基本绝缘和附加绝缘组成的绝缘。双重绝缘是Ⅱ类电动工具的主要绝缘形式，除了由于结构、尺寸和技术合理性等使双重绝缘难以实施的特定部位和零件外，Ⅱ类电动工具的带电部分均应由双重绝缘与易触及的金属零件或易触及表面隔开。在结构上，基本绝缘置于带电部分上并直接与带电部分接触；附加绝缘靠近易触及的金属零件或是使用者易触及的部位。
双重绝缘结构中各零件之间的关系，必须满足如下三点：
1、带电零件与不易触及的金属零件之间必须用基本绝缘隔开；
2、不易触及的金属零件与易触及金属零件或易触及表面应用附加绝缘隔开；
3、带电零件与易触及的金属零件或易触及表面之间必须用双重绝缘或加强绝缘隔开。
Ⅱ类电动工具中的“带电零件”是指不易触及的带电体，如换向器、转子绕组、定子绕组、电刷及各种外露的接线端子等，即使带电零件上有清漆层、未经浸渍的绝缘纸、棉丝物及类似的覆盖层也不能视作绝缘体。“不易触及金属零件”指定子铁心、转子铁心及包容在壳体内的各种非带电体。“易触及零件或易触及丧面”指电动工具上易触及的零部件或表面。如果易触及的零部件为金属的，则还包括与这些零部件呈导电联接的其他金属件。侧如外壳、主轴、电源开关的揿手等。
对基本绝缘、附加绝缘、加强绝缘的要求并不意味着带电部分必须用固体绝缘物予以完全包封或隔开，也可以用空气间隙来代替固体绝缘以达到绝缘目的。用作绝缘的空气间隙称为电气间隙。

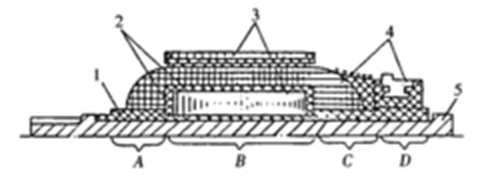

Ⅱ类电动工具的绝缘形式一般是综合构成的。下图是双重绝缘转子的典型结构，图中带电体转子绕组由基本绝缘（例如聚酯薄膜青壳纸）与转子铁心隔开。
双重绝缘转子
轴上的绝缘B段对转子绕组的基本绝缘起保护作用，称转子附加绝缘；绕组两个端部与轴上的绝缘A段及C段直接贴合，则构成加强绝缘；换向片虽然有两层绝缘连续叠加，亦属加强绝缘。双重绝缘的定子结构（包括手柄）也同样由双重绝缘和加强绝缘构成。一般Ⅱ类电动工具的绝缘结构多由双重绝缘、加强绝缘及合理的爬电距离和电气间隙配合组成。
定子附加绝缘
定子附加绝缘是为电动机定子设置的绝缘保护层，如塑料外壳、塑料衬套等，常用的结构形式有：
(1)全塑料外壳。机壳、减速箱壳、中间盖及手柄均采用塑料件。
(2)金属机壳配置全塑料内衬套或绝缘筋条。
(3)带有金属骨架或嵌有金属止口的半塑料机壳。
全塑料外壳的结构适用于小规格电动工具。对工作时电动工具的壳体不承受较大作用的中规格电动工具，一般采用半塑料外壳和塑料手柄。对承受较大轴向压力及工作时易产生振动的大规格电动工具应采用金属机壳配置全塑料内衬套或绝缘筋条。
转子附加绝缘
转子附加绝缘是为电动机转子设置的绝缘保护层，如转轴绝缘、接轴绝缘等。常用的结构有：
(1)转子轴绝缘。即在电动机转轴与铁心间设置绝缘层。
(2)转子绝缘接轴或绝缘联轴器。即转子轴分两段制造，然后用绝缘材料联接成一体。
(3)绝缘传动件。即在传动零件上进行绝缘，如塑料齿轮或在转轴与齿轮间设置绝缘套、钻轴绝缘等。
上述几种结构中，转子轴绝缘形式以简单可靠、通用性强而被广泛采用。绝缘接轴或绝缘联轴器有利于电动机性能的改善而获得应用。绝缘联轴器大多用于直轴传动的电动工具，如模具电磨、电动手持直向砂轮机等。但这两种绝缘形式，其电动工具的后轴承必须置于塑料件上。齿轮或钻轴绝缘，其机壳和中间盖必须是塑料件并选用具有足够介质强度的润滑脂。
