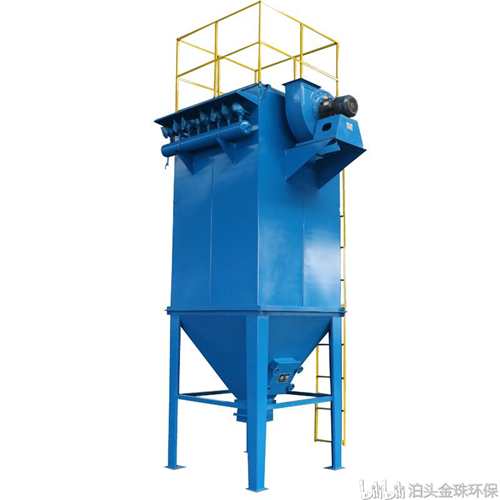

小型脉冲布袋式除尘器

小型脉冲布袋式除尘器

上箱体包括出风口和可掀起的盖板；包括袋室、净气室、多孔板、滤袋、滤袋骨架、检修门、箱体设计耐压5000Pa。

中箱体内有多孔板、滤袋框架、滤袋及文氏管；

下箱体由灰斗、进风口及检查门组成；进气排灰部分有两种形式：一种为标准带灰斗式，另一种为敞开法兰式。

喷吹系统包括控制仪表、控制阀、脉冲阀喷吹管和气包。包括主气管、喷吹管、脉冲阀、控制仪。

工作原理

含尘气体由进气口进入灰斗（没有灰斗的将直接进入袋室），然后含尘气体进入装有滤袋的过滤室。粉尘附着在滤袋外表面，净化后的气体由滤袋进入上部箱体，再经排风管道，由风机排到大气中去。随着滤袋上灰尘的增厚，收尘器的阻力不断上升，当上升到一定程度时（一般为1500-1800Pa），为了保证收尘器继续工作，需要进行清灰。收尘器滤袋按直线排列，每排滤袋配置一个脉冲阀来控制压缩空气脉冲清灰，脉冲阀的动作是由程序控制器控制的。清灰时，清灰控制器发出指令，使脉冲阀在动作的瞬间释放出0.5-0.7MPa的压缩空气。压缩空气通过喷吹管上正对滤袋的小孔以高速冲入滤袋，在其冲入滤袋内部的同时，又诱生一股数倍于压缩空气的二次气流，于是产生一种瞬时冲击波并沿整个过滤滤袋的长度方向向下传播。利用这一机理，使聚积在滤袋外面的粉尘从滤袋上落下，结成团块的粉尘便落入料斗。脉冲的持续时间可以调整，以适合不同粉尘的各种特性。

小型脉冲布袋式除尘器制作特点

1.布袋除尘器主体材质主要为碳钢、也可以根据实际需要采用其他特殊材料；

2.外观采用浪板或平板加强，设有爬梯、护栏、及检修平台，方便安全的进行设备保养维护；

3.适应含尘气体浓度范围变化相当大的粉尘治理，当气体浓度变化时，除尘效率与除尘器的阻力变化也跟着变化；

4.过滤精度高，对净化含有显微尘、亚显微尘的气体除尘效率较高，一般可达99.99%以上；

5.可捕集多种干性粉尘，特别是高比电阻粉尘，其净化效率要比采用静电除尘器的净化效率高很多；

6.现在可根据现场实际需求来设计并制造出不同烟气量的含尘气体的处理要求；

7.安装方便,运行稳定可靠，操作、维护简单，无二次污染；

8.过滤材料有各种选择，针对于不同的客户，可选用耐高温，而酸碱，防静电，防水气，防油气，等等各型材料；

9.大容量储气装置，高压在线连续脉冲气流清灰效果彻底，设备不受清灰的影响连续工作，适应高浓度的含尘气体；

10.并配置变频节能技术及PLC自动控制系统；

11.特殊流道设计，尤其适用于铸造、冶金等重粉尘领域的粉尘治理。

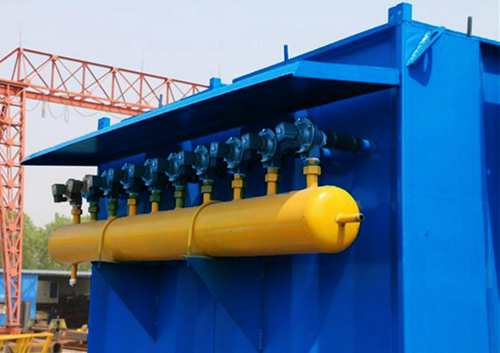

脉冲布袋除尘器的喷吹系统是除尘器结构的重要部分，那么喷吹系统结构构成包括哪几部分呢？喷吹系统结构（见附图一）是由电磁脉冲阀、仪表、气源、空气管路、分气包、喷吹管等组成的。在设计时每排滤袋上均设置有一根喷吹管，通风部件电磁脉冲阀都是与分气包相连通的。

分气包内的气压和脉冲电磁阀的开启时间，决定着喷入滤袋的压缩空气量、系统的调压阀指示和控制清灰气压。输入到分气包的气压值应该在0.35~0.49MPa之间(注：分气包上的安全阀必须保证有效)。当压力设置值越低,相对滤袋的磨损度就会越小。我们在保证清灰正常效果的前提之下,应该尽可能将气压阀调至最小，保证喷吹持续的时间极短，使用双膜片阀以达到快速的反应时间。电磁脉冲阀分气包内的压缩空气压迫触发膜片和主膜片平时保持关闭状态，在电磁脉冲阀的作用下，在触发膜片上产生一定压差，膜片被抬起来，这样主膜片一侧空气就会泄出，主膜片也会在压差作用下被抬起，这时分气包内的压缩空气就会进入喷吹管，在喷吹管的作用引导下将气流冲入滤袋，在滤袋中快速下冲的压缩气流，形成了滤袋相对袋笼的突然径向变形，将滤袋外表面积聚的灰尘在喷吹作用下脱落，在电磁脉冲阀不被激励的状态下时，空气泄出处是保持关闭状态的，此时气压将膜片复位，同时电磁脉冲阀被自动关闭。

小型脉冲布袋式除尘器的选用

除尘效率的一个因素就是与除尘器滤袋滤料有很大关系，在选用的时候要尽可能考虑到含尘气体的理化特性，以及所选择设备的清灰方式来，好在现在滤料品种多，有针刺毡、覆膜，机织和玻纤等，正确选择将会对今后的维护带来便利。

1、根据经验确定过滤的风速

除尘器的过滤风速，在确定时候，是要考虑到粉尘的特性、滤料的种类、以及清灰的方式等因素，如果选个的过滤风速较大，那么处理颗粒细小的，具有黏性的磨琢石粉尘将不利，而针对高温高湿的气体，除尘过滤风速也不应过大。像某些阻力稍微大一些的滤料，过滤风速可以适当大一些，这还需要根据滤料的品种来决定。

2、算一算除尘器的过滤面积

一般而言在计算除尘器的过滤面积时候是需要知道处理的风量，以及过滤的风速，这得由具有多年除尘经验的工程师进行测算得出。

3、清灰周期根据实际情况决定

由于除尘器清灰方式、烟粉尘的特性、滤料品种，过滤风速和压力损失等各方面因素的影响，在除尘清灰周期上需要有关人士进行微调，把握好喷吹周期以及脉冲间隔。

4、确定需要定制的除尘设备型号

做好前3个步骤后，基本上可以确定出所需要安装的是什么规格的除尘器了。在这里提醒一下各位：如果在滤袋清灰时候需要切断过滤气流，这里一般代指离线脉冲袋式除尘器，那么还需要 计算下净过滤风速。
