喷漆房废气处理主要设备设计

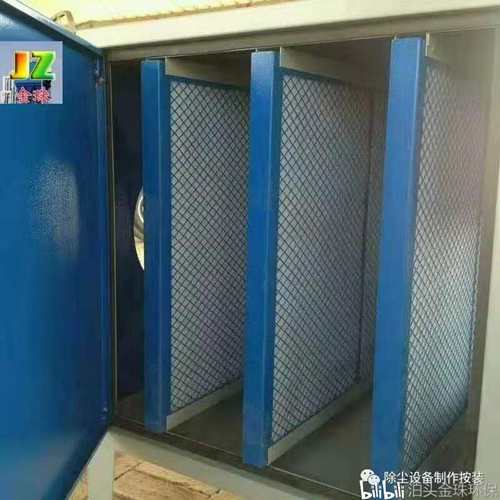

1漆雾过滤器

型号： QL-30 数量：1台

尺寸： 2500×1550×1500 mm

材质：PP

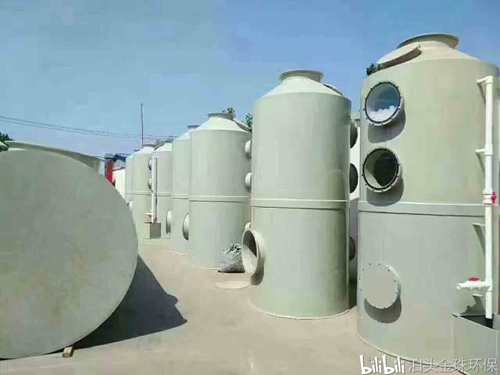

2旋流板喷淋塔

型号： L-2500

数量：1台

尺寸： Φ2500x6000 mm

空塔气速： 1.59m/s

材质： PP

3循环水泵

型号： 65FP-26

数量：2台

流量： 25m3/h

扬程:26m

功率： 4kw

材质：增强聚丙烯

备注： 1用1备

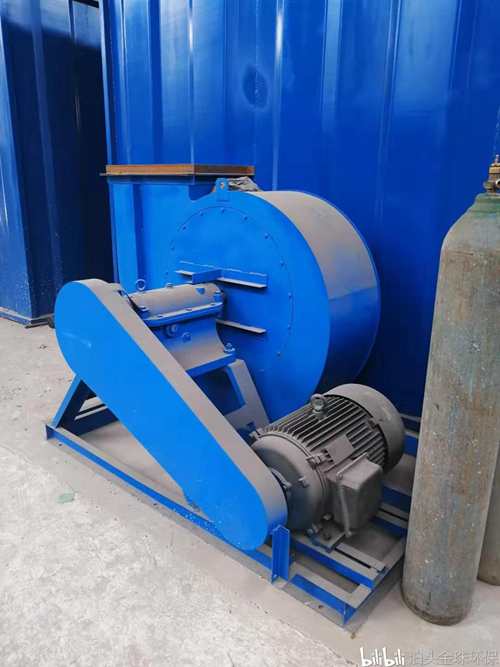

4引风机

型号： 9#C

数量：1台

风量： 28800m3/h

风压： 20000Pa

功率： 30kW

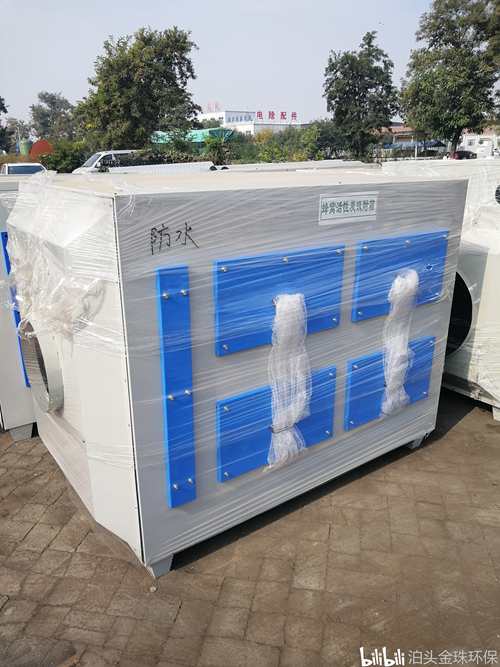

5活性炭吸附器

型号： XF-15 数量：2台

单台尺寸： L3500xW1500xH1500

单台吸附面积: 6m2

材质： PP

单台活性炭填装量： 1.8m3

6排气筒

数量：1套

尺寸： Φ1200m

材质： PP

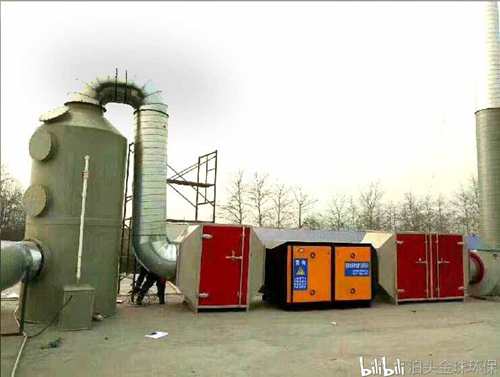

喷漆废气通过收集后，先通过漆雾过滤器去除大部分漆雾；再进入旋流板喷淋塔，除去剩余漆雾和水溶性有机污染物，再通过喷淋塔上部除雾器除去液态水汽，提高后续活性炭的使用寿命；再通过引风机进入活性炭吸附器，在活性炭的吸附作用下，吸附剩余污染物质，废气得以净化；达标废气通过15米高排气筒排放。
