游标卡尺介绍

游标卡尺是一种较精密量具，能较精确地测量工件的长度、宽度、深度及内外圆直径 等尺寸。常用的规格有 0～125mm、0～150mm、0～200mm、0～300mm、0～500mm 等多种。游标卡尺按其精度可分为：0.1mm、0.05mm、0.02mm 三种。

二、游标卡尺的结构

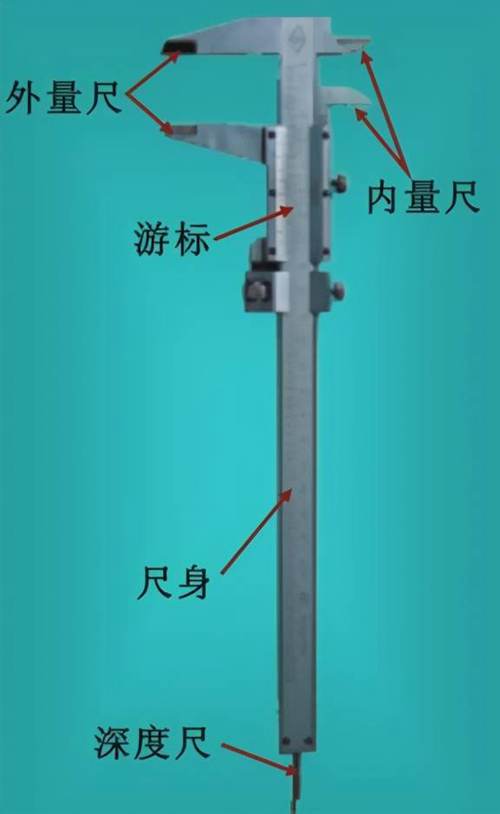

游标卡尺由尺身、游标、外测量爪、刀口内测量爪、深度尺、紧固螺钉等组成，如图1-1所示。

图 1-1

三、读数

游标的尺身上的刻度每格为 1mm，滑动的游标上的刻度每格为0.02mm 以精度0.02为例。如下图2-1 实物图，如下图3-1 示意图。

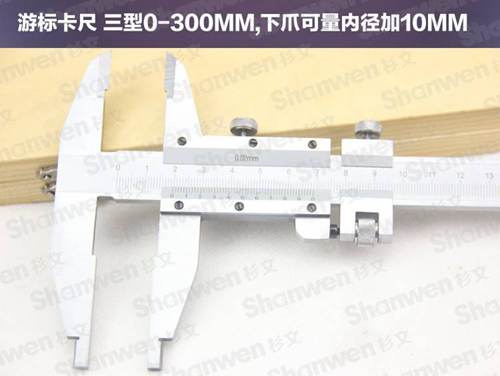

图 2-1

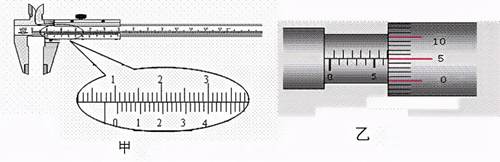

图 3-1

第一步：确认游标卡尺精度，如图2-1所示，游标卡尺的精度为0.02mm。一般情况下我们的尺身 主尺的读数的单位为cm，为了方便读数，我们需要化为mm，1cm=10格，所以一格为0.1cm，化为mm，即主尺一格就为1mm。

第二步：确认游标 副尺读数，由于精度为0.02，所以如图3-1所示，游标 副尺的一格为0.02mm，五格就为0.10mm；此时有两种游标 副尺读数方法：

第一种：数游标与主尺 从左到右数过去相对应的格数X0.02；例如：10格在游标上对应的位置为2，我们通过计算：10X0.02=0.20mm；

第二种：直接看游标读数：例如1就为5格，所以为0.10mm； 2为10格就为0.20mm；3就是0.30,mm；以此类推；

第三步：具体读数：结果=主尺读数+游标 副尺读数。

图 4-1

主尺读数：主尺的数值为0.7cm=7mm； 注意将cm转化为mm

副尺读数：大家可以清晰地看到图4-1游标 副尺0刻度没有与7mm主尺刻度重合，所以超过了7mm，我们得从左往右读取游标刻度，看哪一个与主尺刻度进行重合；大家可以看图4-1中游标读数4这个位置刚刚好与主尺读数进行重合；我们进行计算：一共有20格X0.02=0.40mm; 或者直接读数4这个位置为0.40mm；

最终结果：7mm+0.40mm=7.40mm；

四、具体操作详细步骤：

1基本检查：拿出游标卡尺，进行外观检查，刻度清晰检查，是否损坏，游标是否能够正常滑动；

2清洁：重点清洁外量尺和内量尺和刻度，以及被测物体；

3校零:确认游标卡尺上的主尺和副尺0是否重合，如果未重合即万用表存在误差，需要读出误差值；

4进行游标卡尺测量被测物体，然后保证游标卡尺外量尺接触物体后，保证游标卡尺水平后旋转锁止螺母进行锁止，取出游标卡尺；

5读数：主尺+副尺；

6记录数据：最好测两次及以上；

7清洁复位；
