劳动节假期期间有不少小伙伴在公众号“微星服务平台”上求助为何主板开机没反应、不通电之类的问题，结果居然清一色的是线接错，也有说“我以前就是这么接的，就你们主板不一样”之类。

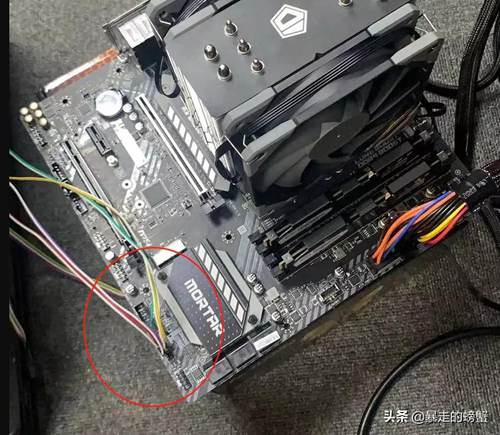

开机接到TPM 这就离谱

其实主板的开机线接法从20年前就几乎没变过，要说唯一的变化可能只是电源灯有2或3针区别吧，不过现在已经很少了。既然这个问题经常被问到，我们就专门来解释下下主板这么多插针到底怎么接吧。

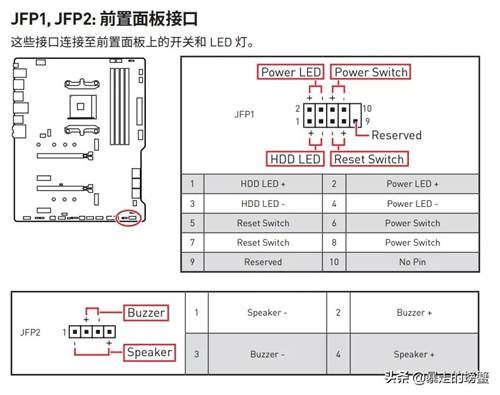

这是一块B550主板的前置接口，JFP1代表前置开机针脚模块。旁边的JFP2一般用于接SPEAKER扬声器用。

JFP1共有9根针，其中PW代表POWER SWITCH即电源开关、旁边的PW LED为电源指示灯、下方HDD LED为硬盘指示灯，就是读写时会频繁闪烁的那个。RE SW代表重启，也就是俗称的冷启动。

机箱上有对应的线，看清楚正负极插入指定针脚即可，插反了也不会烧最多只是灯不亮，插线主要是看准插准即可。旁边的JFP2可以用来连接小的SPEAKER扬声器，就是以前开机“嘀“的一声那个。记得BIOS里也要开启POST BEEP噢。

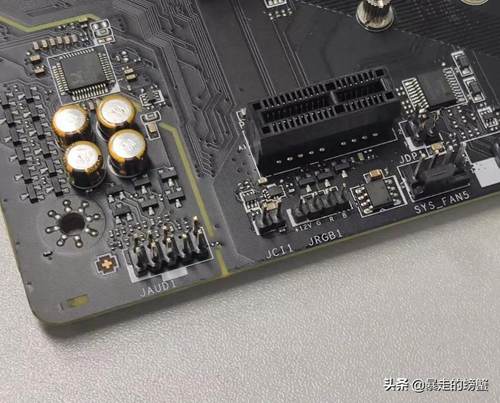

左侧的JAUD1代表前置音频口，接口上一排有一个缺针是专门用于防呆设计的，由于十几年前的机箱就有一体成型的接头，所以直接插上就行，插反了是插不进去的。旁边的JCI1是机箱入侵检测接口，目前很多机箱没有该功能，所以也很少用到了。

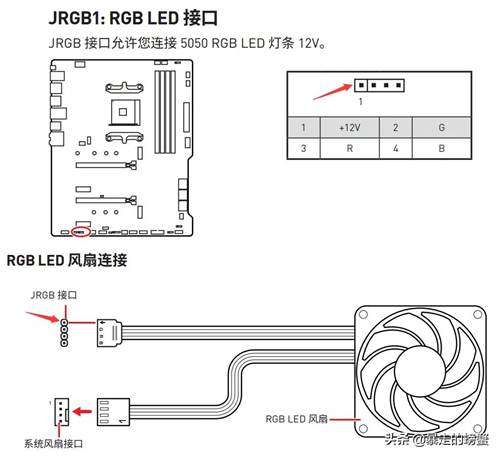

要当心的是旁边JRGB1针脚，JRGB就是俗称的RGB接口，4针12V电压。一定要注意设备接口上有个箭头，代表供电，箭头要对准主板JRGB1的+12V位置插，否则插反就烧，切记！

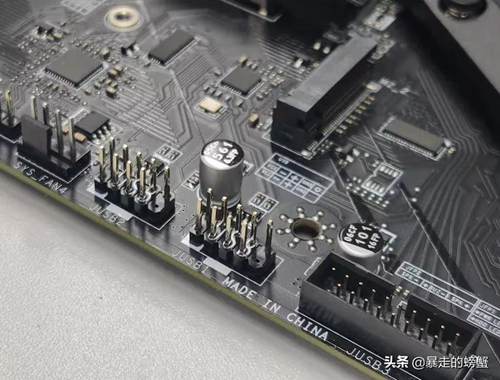

这是最常见的风扇和前置USB接口，风扇口因为有防呆片保护，所以插反同样插不进去的。同时微星主板的4PIN风扇口可以连接系统风扇或散热器的背置风扇，但不建议连水泵用，水泵用PUMP口即可，因为输出功率更大。

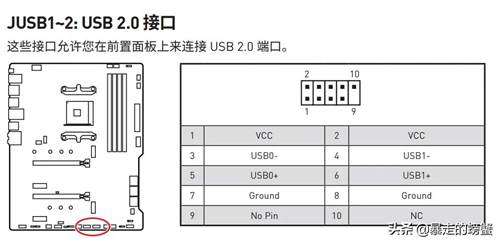

USB前置口也是插反插错就烧，但同样有一个防呆缺口，所以机箱前置一体式接口插反是插不进去的。但是部分单排USB针设备务必看清线序！

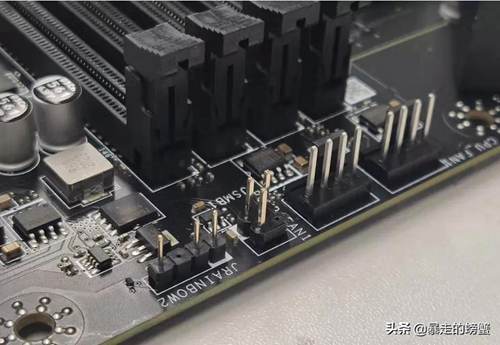

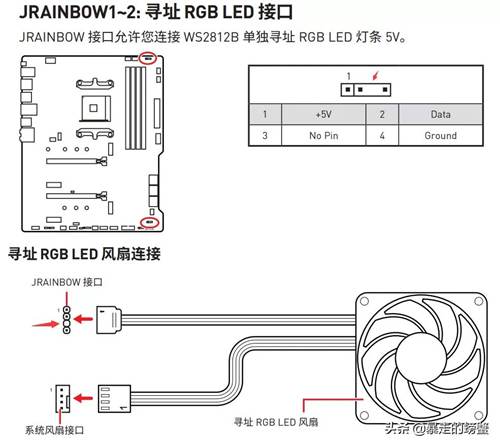

主板顶部的JRAIBOW接口，即ARGB口。与RGB不同，ARGB口只有3根针，中间的缺针可以用作防呆设计。

ARGB风扇灯效口为3针，注意正反能插进去就对了，但是要注意的是ARGB针很细，部分品牌风扇插入后会比较松，所以连接好后建议不要做过大幅度的拉扯和调整，以免线头脱落。

目前主板上虽然接口，针脚很多，但大多数插针都有防呆设计，除非大力出奇迹不然还不太容易插反呢。至于前置开机线，只要细心点还是很好接的。另外短接开机依然无反应的，建议把主板拆出机箱来试试，并拔出CPU 8针以判断主板是否触发短路保护。如果再不行就联系售后检测处理吧
