引言：CAD中的神奇四键

在CAD操作中，设计者与电脑之间的人机交互是以 命令的方式完成的。

在开始介绍命令的输入方式之前，首先来明确四种重要且经常应用的操作：

回车键 Enter

空格键 Space

取消键 ESC

鼠标右键

以上四种操作将在下面的内容中被多次提及，是命令输入的重要辅助功能。

❶基本命令的输入

当光标悬停在命令窗口区域时，命令窗口将处于激活状态。

在命令提示文本框中，键入完整的命令名称，如画圆命令输入Circle，然后按 Enter 键或空格键。

当然，我们也可以输入命令别名 存储在 .pgp 文件中的较短的替换名称，同样是画圆命令，我们在pgp文件中已经为其设定了命令别名，如C，然后按 Enter 键或空格键也可以执行命令。

在动态窗口中输入命令和在命令行中输入命令效果相同，如果已经打开了动态窗口输入功能，可在窗口中输入。动态输入的优点在于在视线范围内更加方便，缺点在于会占用部分绘图区域，对视觉效果有一定的影响。

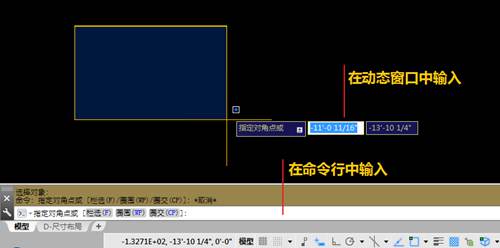

命令行输入及动态窗口输入

如果自动命令完成处于打开状态，则开始键入命令。当正确的命令在命令文本区域中亮显时，按 Enter 键或空格键。

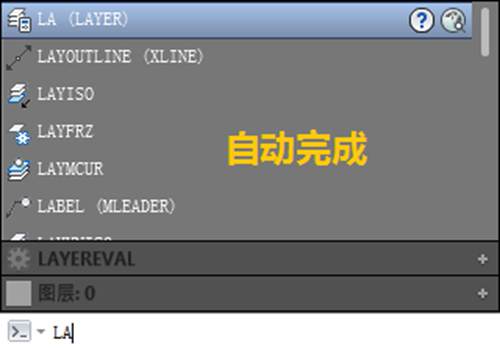

自动完成功能

关于自动完成的设置，可在其空白区域鼠标右键单击弹出的快捷菜单中进行修改，包括是否显示、自动更正、是否提示系统变量等选项，设计者可以根据自己的设计需求进行自定义设置。

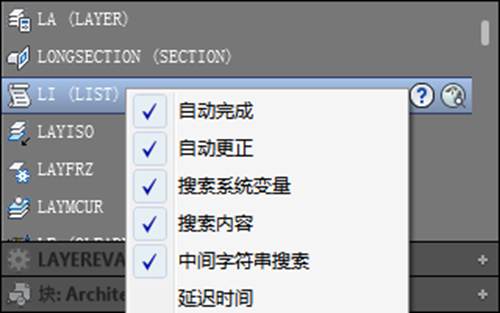

“自动完成”的设置

❷响应输入

当命令的基本输入完成后，大多数命令会进入执行命令的第二步：响应输入。

在这一步骤，我们需要对CAD为我们提供的选项进行对应的响应。

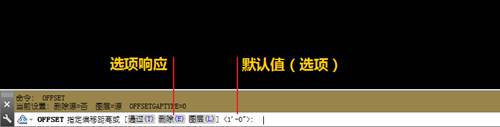

以平移 Offset命令为例，使用以下方法之一响应其他任何提示和选项：

要选择显示在尖括号中的默认选项 1-0，则按 Enter 键或空格键。

要响应提示，则输入值或单击图形中的某个位置。

要指定提示选项，则在提示列表中键入大写的亮显字母，然后按 Enter 键或空格键。

如我们选择通过 T，则将在屏幕中确定新的偏移距离；

如我们选择删除 E，则将在完成偏移后删除源对象；

如我们选择图层 L，则将会进入下一个响应输入的提示中继续进行指定。

在基本命令输入后，命令的执行将以“响应”输入的方式继续进行

❸查找最近使用的命令

逐条回放功能：

按键盘的↑ 向上方向键逐个显示最近使用过的命令，按键盘的↓ 向下方向键向前回看。

鼠标右键选择：

在绘图区域中单击鼠标右键，然后从最近的输入列表中选择一个命令，单击要使用的命令，命令被重新启动。

注意，使用此功能需在选项中对绘图区域自定义右键进行相应设置方可生效，否则按右键则为重复执行最后一个命令。

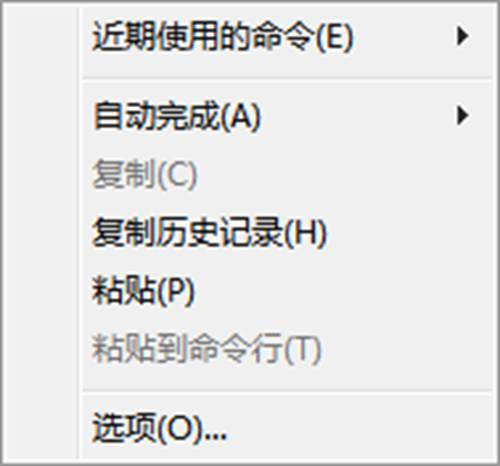

鼠标右键在绘图区域单击将弹出“快捷菜单”

以下方式与CAD的版本设置有关，仅作为参考，并不代表在任何版本中都可以完成最近命令的调用。

在命令行中单击并按向上或向下箭头键来切换输入的命令。

单击命令文本框左侧的近期使用的命令按钮。

在命令行中单击鼠标右键并选择最近使用的命令。

不同版本的界面显示不同，图为2012版本的显示菜单

❹重复命令

重复最后一个命令：

Enter 键或空格键都可以直接重复使用过的最后一个命令，如果没有在选项启用绘图区域的右键单击功能，鼠标右键也可以完成重复最后一个命令的功能。

重复指定命令：

在命令前输入 multiple，如多次重复画圆则按以下命令提示操作：

命令: MULTIPLE

输入要重复的命令名: circle

命令行将处于无限画圆的锁死状态，如需调用其他命令，需要按ESC键终止当前进程，Multiple命令中断后不支持断点重新启动，需要重新设置方可生效。

❺完成命令输入

按 Enter 键。

按空格键。

单击鼠标右键 取决于单击鼠标右键行为设置，详见选项的用户标准配置标签页。

如果以方便而言，强烈建议大家选用空格键，原因如下：

键位比较长，更容易找到；

在键盘的中下部且为边界处，误按的几率小。

❻取消命令

一键毁所有，按 Esc 键，所有的命令、进程都将被无条件中止。

灵活掌握命令的输入方式，在使设计者充分发挥双手的优势的同时，还能够对人机交互的方式有更多的了解。

命令之中有命令，在多重嵌套的命令执行过程中，会对软件的操作原理、规则有更深的体会。

通过研究命令的执行方式、响应方式，设计者也会更加熟练地运用软件，从而为自己设计意图的完美展现助一臂之力。
