我们知道线圈在磁场中旋转时，导线切割磁场线会产生感应电动势，它的变化规律可用正弦曲线表示。如果我们取三个线圈，将它们在空间位置上相差点120度角，三个线圈仍旧在磁场中以相同速度旋转，一定会感应出三个频率相同的感应电动势。由于三个线圈在空间位置相差点120度角，故产生的电流亦是三相正弦变化，称为三相正弦交流电。工业用电多采用三相电，如各种动力设备，三相交流电动机等。

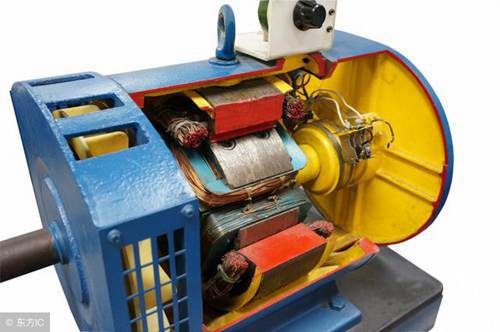

发电机

在三相交流电中的三相：是指A,B,C三相,它们的相位角相差为120度,相间电压为380V。在我国城市、乡村的配电网中，从配电变压器的输出端引出的三相是指A相、B相、C相 三相，称为相线。同时还引出一根N线(中性线)或称零线。

对于交流电来说，相电压就是任一相线(火线)与中性线（零线）之间的电压，称为相电压，也就是220V。居民用电（家庭用电）一般是单相供电。三相交流电的三个相电压三者电压、频率相同、相互之间的相位相差120°。

线电压（Line Voltage）是指A相、B相、C相，三相引出线相互之间的电压称为线电压,线电压为380V。称为工业用电电压。星型连接的线电压的大小为相电压的根号3倍。三角形电源的相电压等于线电压。.

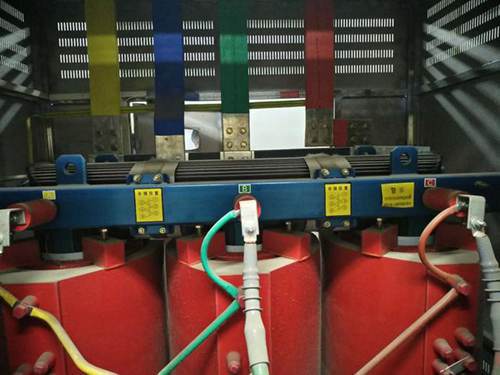

变压器角形变星型接法，出线从左到右依次A,N,B,C

线电压=(根号3)×相电压对于三相四线制的电网，三相电中任意两根相间的电压称线电压，任意一根的相线与中性线间的电压称相电压，三相电压的相位相差120度，线电压是两个相的相电压的矢量和，线电压与相电压的大小关系是：线电压=根号3倍的相电压。对于市电，相电压220V，线电压是220V的根号3倍，即380V。

我们知道相电压为220V，那线电压为什么会成为380V呢，为什么不是别的电压值呢，我们可以用几何学来简单的了解一下：首先作个等腰三角形，等腰夹角120度，腰长各为220，求底边长。通过下图我们可以来分析一下他们之间的关系：星接角接图形标识画法，可以求得BC边长为380，那么以此类推，两个夹角为120°的相线他们的线电压BC即为380，这是从三角形来简单的理解他们之间的关系。

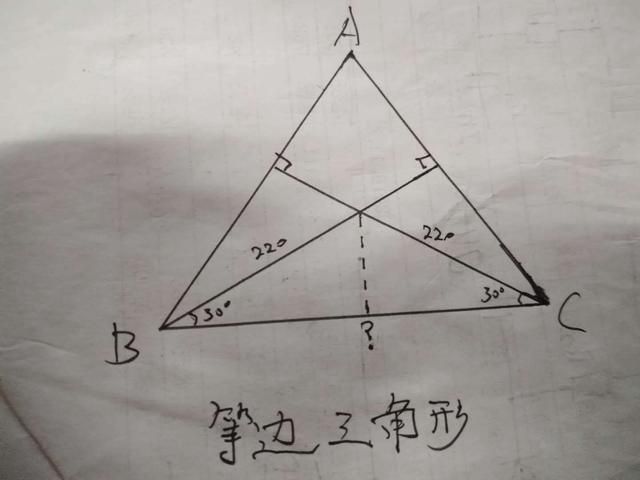

等边三角形来了解线电压

同步交流发电机的三相绕组A-X、B-Y、C-Z，在空间依次相差120度（电气角）分布在定子圆周上，当转子磁极被原动机旋转时，磁力线循序切割定子绕组A、B、C，使A、B、C三相中的感应电势在时间上依次相差120度，但幅值相等220V。这就是三相交流发电机的基本原理。请注意：三相绕组在“空间”上依次相差120度；三相中的电势在“时间”上相差120度。A、B、C结为星形，线间电压就是380V。
