我们经常会看到CAD图纸中，一些特殊的区域会被图案填充，以方便我们后续的绘图和看图，填充的方法有很多，不过不少初学的小伙伴们对这一块可能还不太了解，今天小编就来分享一下最简单的CAD图案填充办法以及遇到无法填充的时候的解决办法！希望对大家有所帮助！

1、绘制图形

首先打开我们的CAD，开始绘制我们的图形，要进行填充的图形必须是封闭图形哦！

2、选择工具

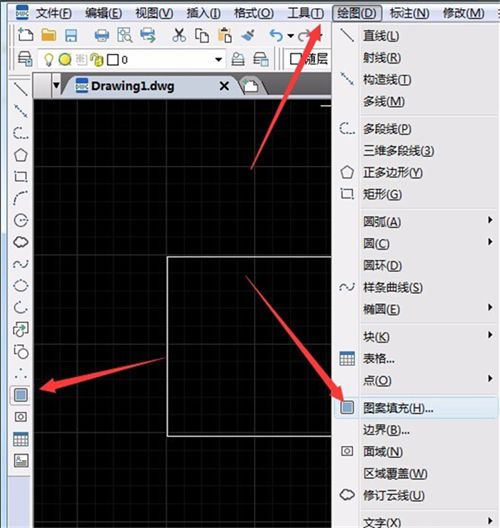

接下来就要请我们的填充工具上场啦！点击工具栏的【绘图】——【图案填充】，或者我们也可以在CAD界面左侧直接选择一个正方形的图案，同样可以调出我们的填充工具！

3、填充范围

点击【图案填充】之后就会弹出一个对话框，在这里我们可以看到图案的样例、角度和比例、以及边界、孤岛等。我们可以点击边界的拾取点，确定我们的填充范围。

4、填充样式

点击【图案】后面这个下拉菜单，我们就可以看到这里面有各种各样的图案样式可供我们选择，我们根据自己的需要选择即可~

5、确认填充

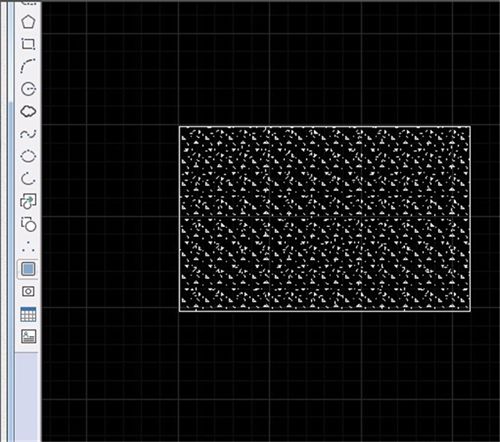

我们选择好自己喜欢的图案，调整一下比例，然后点击拾取点，在我们画的封闭图形中点击一下，空格确认，点击【确定】就可以看到我们的图形被填充了！

6、无法填充的解决办法

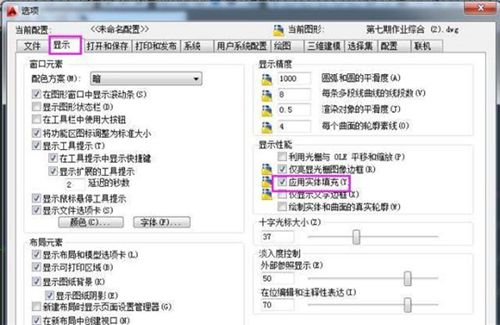

有些小伙伴会遇到无法填充的情况，这个时候我们可以检查一下自己的图形是否真的封闭了，如果确定是封闭的但是却无法填充的话，可以点击工具栏的【选项】——【显示】，然后勾选【应用实体填充】即可~

好啦，今天的分享就到这里啦！大家都学会了吗？如果有任何问题的话，可以在评论区提问哦！
