化工工艺图是表达化工生产工艺过程的图样，化工工艺图图样绘制必须遵循《化工工艺设计施工图内容和深度统一规定》 HG 20519标准。今天推送的这篇文章内容将包括工艺流程图、设备布置图和管路布置图。希望能给各位化工工艺工程师带来帮助。

1

工艺流程图

工艺流程图是用图示的方法，表示化工生产工艺流程和所需的全部设备、管道及附件和仪表。

根据所处的阶段不同，工艺流程图有初步设计阶段的方案流程图、物料流程图等，也有施工设计阶段使用的带控制点工艺流程图、工艺管道及仪表流程图等。

1.1

方案流程图

方案流程图是初步设计阶段提供的图样，按设备和管路的工艺流程次序，将设备和工艺流程线自左至右展开，画出一系列设备的图形和相对位置的示意图，用以表达整个工厂、车间或工序的生产概况。

方案流程图画法：

1方案流程图的图幅一般不作规定，图框和标题栏可省略；初步设计可不加控制点，也不必按图例绘制，用细实线按流程顺序依次画出设备示意图，并注写设备名称与位号，设备之间留出绘制流程线的距离，相同的设备可只画一套。

2用粗实线绘出主要工艺物料流程线，中粗实线画出其他辅助物料的流程线，箭头表明物料流向，流程线一般画成水平或垂直，尽量避免流程线过多地往复交叉。当流程线发生交叉时，一般将后一流程线断开或绕弯通过。

3常采用图形与表格结合的形式，并配以物料流程线，同时在流程线上标注出各物料的名称、流量以及设备特性数据等。

工艺方案流程图

1.2

物料流程图

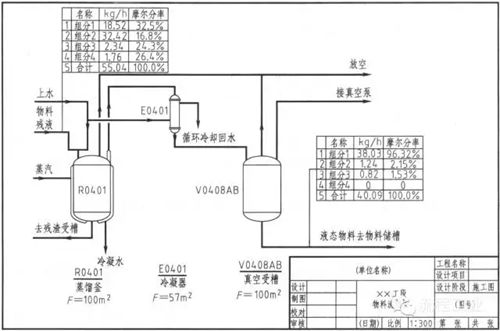

物料流程图是以图形与表格相结合的方式，反映物料与能量衡算的结果的图样。描述界区内主要工艺物料种类、流向、流量以及主要设备特性数据等。物料流程图只是在方案流程图的基础上增加一些技术参数。

物料流程图

1.3

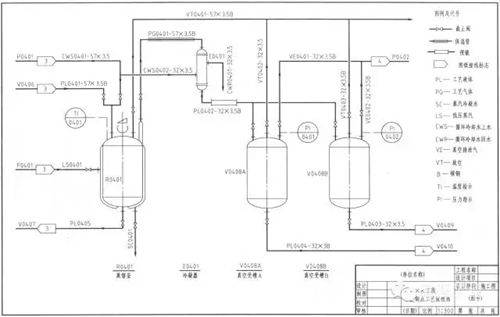

带控制点的工艺流程图

带控制点工艺流程图也称为施工流程图，是在方案流程图的基础上绘制的内容较为详细的工艺流程图。

1带控制点工艺流程图的内容

a.图形——应画出全部设备的示意图和各种物料的流程线，以及阀门、管道管件、仪表控制点的符号等。

b.标注——详细标注设备的位号及名称、管段编号、控制点及必要的说明等。

c.图例——给出图中代号、符号及其他标注的说明，有时还有设备位号的索引等。

d.标题栏——注写图名、图号及签字等。

2带控制点的工艺流程图的画法

a. 设备的画法与标注

①设备的画法：

按照主要物料的流程，采用示意性的展开画法，从左至右用细实线和规定图例，按大致比例画出。

常用设备、机器图例见下表。

各设备之间要留有适当距离布置连接管路。

当包括两个或两个以上相同的系统，或有备用设备时，只画一套，其余以细双点画线方框表示，框内注明系统名称及编号；

当流程比较复杂时，可以绘制单独的局部系统流程图，在总流程图中用细双点画线方框表示局部系统。

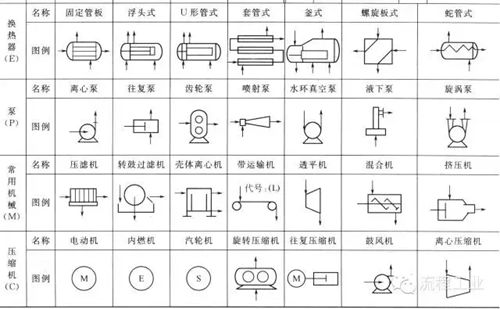

常用的设备、机器图例

②设备的标注

设备位号及名称的注写

b.管道画法与标注

①管道画法

带控制点的工艺流程图中应画出所有工艺物料管道和辅助物料 如蒸汽、冷却水等的管道。主要物料的流程线画粗实线，其他画中实线表示。

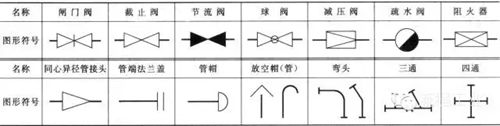

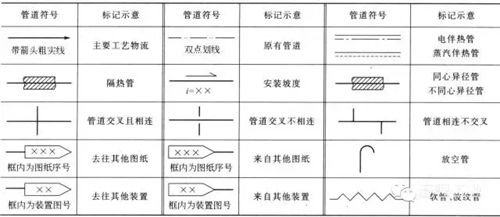

常用管道符号图例，见下表。

管道流程线要用水平和垂直线表示，管道转弯处一般画成直角。应避免穿过设备或交叉，在不可避免时，将其中一管道断开一段，一般同一物料线交错，按流程顺序“先不断、后断”；不同物料线交错，按“主不断、辅断”绘制。

表：常用管道符号

②管道的标注

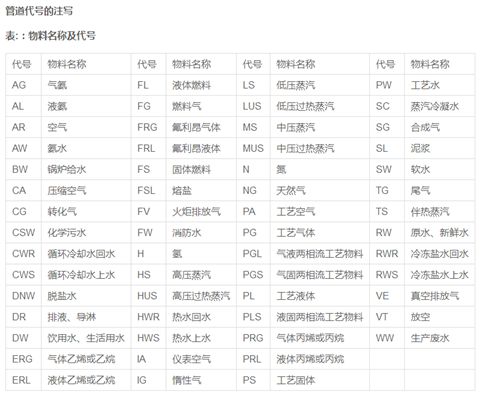

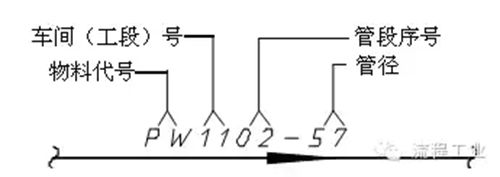

管道代号的注写

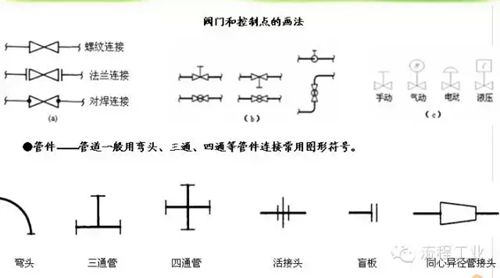

c. 阀门、管道管件的画法与标注

a同轴异径管标注 b同管道号不同管径标注 c同管道号不同等级

d.仪表、控制点的画法与标注

工艺流程图上应按标准图例画出和标注全部与工艺有关的检测仪表、调节控制系统口取样点和取样阀 组。

仪表控制点用符号表示，并从其安装位置引出。

符号包括图形符号和字母代号，它们组合起来表达仪表功能、被测变量、测量方法。

仪表的图形符号

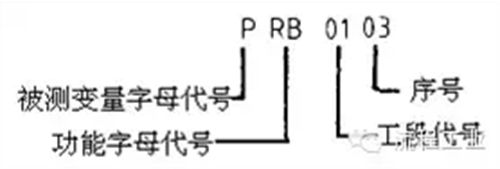

仪表的位号

仪表的标注方法

3工艺流程图的阅读

看标题栏和图例中的说明，了解图样名称、各种图形符号、代号的意义及管道的标注等。掌握系统中设备的数量、名称及位号，了解物料的工艺施工流程线。

注意：在实际生产中，为了便于操作，常将各种管线按规定涂成不同颜色。因此，在生产车间实地了解工艺流程或进行操作时，应注意颜色的区别。

2

设备布置图

设备布置图是表达厂房建筑内外的设备之间、设备与建筑物之间的相对位置的图样。

设备布置图用以指导设备的安装、布置，并作为厂房建筑、管道布置设计的重要依据。

2.1

设备布置图的内容

根据设备布置图的作用，它必须包括以下内容：

1一组视图 表示设备在厂房内外布置情况的平面图和剖面图等。

2尺寸 图中要标注与设备定位有关的建筑物定位轴线的编号、设备支承点 POS标高和设备管口的标高、设备的名称与位号等。图中尺寸的单位除标高及总平面图以米为单位外，其他尺寸均以毫米为单位。地面设计标高为EL100.00。

3指北针 图纸右上角表示安装方位的图标。

4标题栏 注写单位名称、图名、图号、比例及签字、日期等。

5附注说明 说明与设备安装有关的特殊要求，比如设备一览表、设备规格等。

2.2

设备布置图的画法

1视图表示方法

比例与图幅，分区，视图配置

2设备表示方法

定型设备和非定型设备；

同一位号的多台设备，在图上可画出一台设备的外形，其他的可以只画出基础或用双点画线的方框表示；

设备一览表。

特征管口的方位角

2.3

设备布置图的阅读

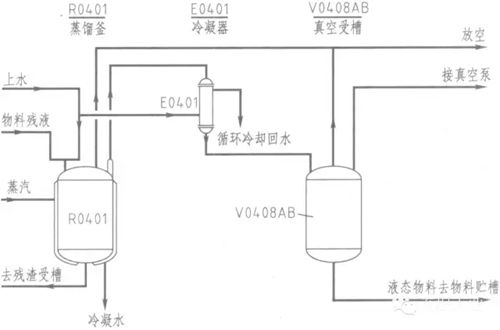

某物料残液蒸馏系统设备布置

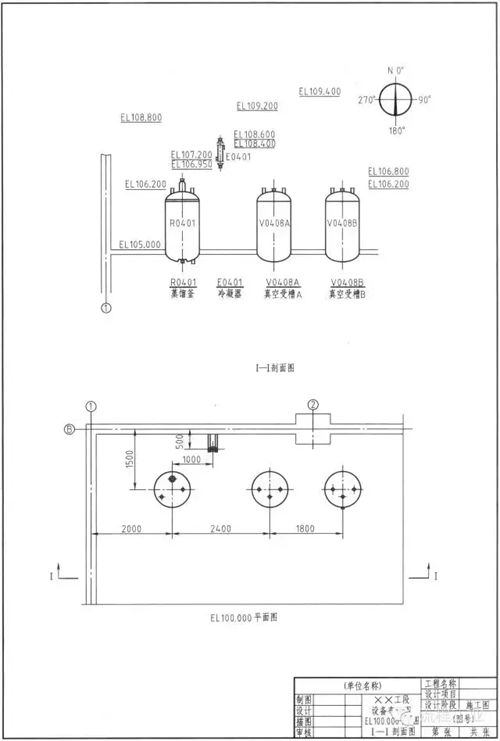

图样中有平面图和I-I剖面图。按工艺要求，冷凝器E0401架空，其物料出口的管口高于真空受液槽V0408A和V0408B的进料口，物料可以自流到V0408A和V0408B中，为便于E0401的支承和避免遮挡窗户，将其靠墙并靠近建筑轴线②附件布置。为满足操作维修要求，各设备之间留有必要的间距。

剖面图表达了室内设备在立面上的位置关系，剖面图的剖切位置在平面图上I-I处，蒸馏釜和真空受槽A和B布置在标高为5m的楼面上，冷凝器布置在标高为6.95m处。

3

管道布置图

3.1

管道布置图的图示

1一组视图 用平面图、剖视图等表示整个车间 装置的设备、建筑物的简单轮廓以及管道管件、阀门、仪表控制点等的布置安装情况。

2尺寸 标注管道管件、阀门、控制点等的平面位置尺寸和标高以及建筑物轴线编号、设备位号及说明等。

3指北针 表示管道安装的方位基准。

4标题栏 注写图名、图号、比例、修改、签字等。

5管口表 在图纸右上角，列出与所有设备管口有关内容的管口表。

3.2

管道的图示方法

1管道视图的画法

a.设备的画法

b.管道的画法

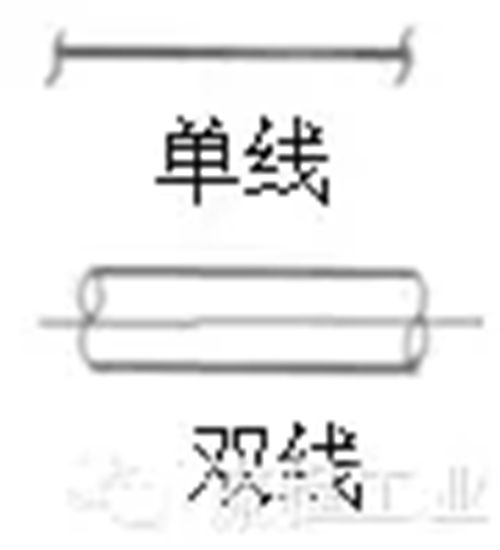

管道的画法

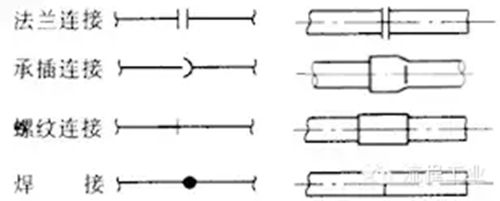

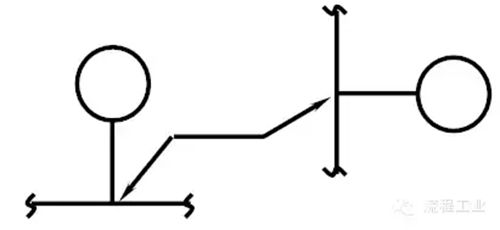

管道的连接画法

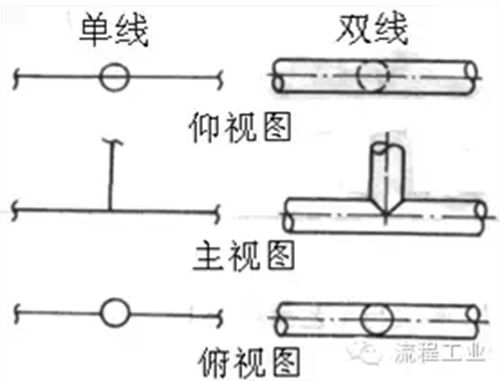

管道用三通的表示法

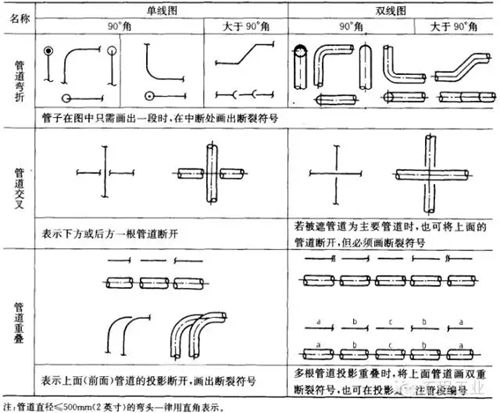

各种管道的画法

c.管道附件的画法

示例：根据图 a所示管道 装有阀门轴测图画出其平面图和立面图。

分析：该段管道有两部分，主管道的走向为自下向上一向后一向左一向上一向后；支管向左。管道上有四个截止阀，上部两个阀的手轮朝上 阀门与管道为法兰连接，中间一个阀的手轮朝右 阀门与管道为螺纹连接，下部一个阀的手轮朝前 阀门与管道为法兰连接。根据轴测图画出的平面图和立面图，如图 b。

3管道布置图的标注

建筑物——一般管道定位基准是建筑物的轴线和层面标高，因此必须标注建筑物定位轴线编号和间距尺寸，标注地面、楼板、平台和建筑物的标高。

设备——图中标注设备的位号和定位尺寸，设备中心线上方标注与流程图一致的设备位号，下方标注支承点标高或中轴中心线标高；

管道——管道上方要标注与流程图一致的管道编号，下方标注管道标高，管道布置图以平面图为主，标注出所有管道的定位尺寸及标高。

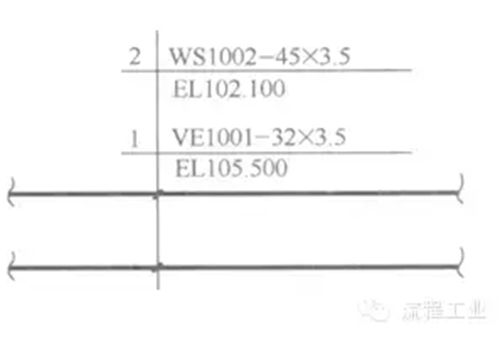

单根管道也可用指引线引出标注，多根管道一起引出标注时，如下图所示。

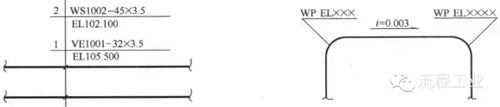

管路安装有坡度要求时，应注坡度 代号i和坡向，如下图所示，图中“WPEL.”为工作点标高。

几根管道的引出标注方法

坡度及坡向标注

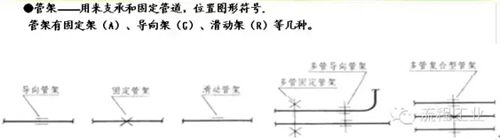

管架的标注——图上管架的图例上应该标注管架编号、定位尺寸、标高。管道附件 一般不标注尺寸，对有特殊要求的管件，应标注出某些要求与说明。

管架标注

3.3

管道布置图的阅读

阅读管路布置图图，主要是通过图样了解该项工程的设计意图，弄清各管道与建筑物、设备之间的相对位置以及管件、阀门、仪表控制点等在管道上的布置情况。读图时以平面布置图为主，配以剖面图，分析清楚管道的空间走向。

4

管道轴测图

管道轴测图又称管段图，按管道HG20519.13规定绘制，是用轴测图表达管路布置的图样。表达一段管道管件、阀门、控制点等布置的情况，广泛应用于上、下水道，采暖和通风等工程。

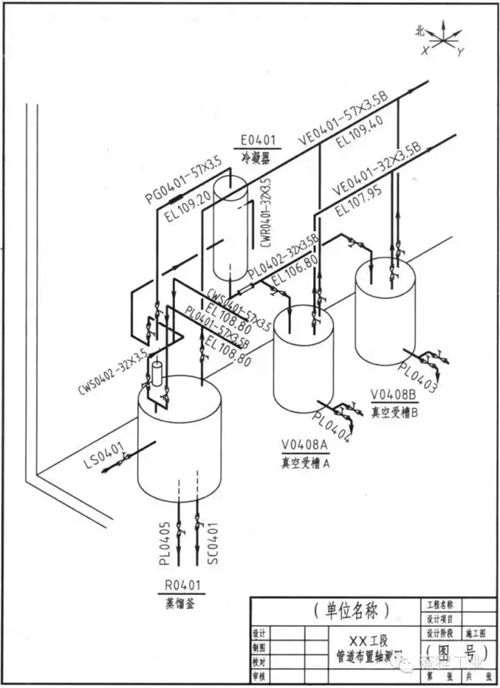

图例：物料残液蒸馏处理系统的管道轴测图。

4.1

管道轴测图的内容

1视图—正等测画出管道管件、阀门、控制点等图形和符号。

2尺寸—标注出管段编号、管段所连设备的位号及管口符号。

3指北针—表示安装方位基准，北 N向与管道布置图上的一致。

4材料表—列表说明管段所需的材料规格、尺寸、数量等。

5标题栏—填写图名、图号、签名等。

4.2

管路轴测图画法 GB/T6567.5

1管道轴测图不必按比例绘制，但各种阀门、管件及它们位置相对比例要协调。

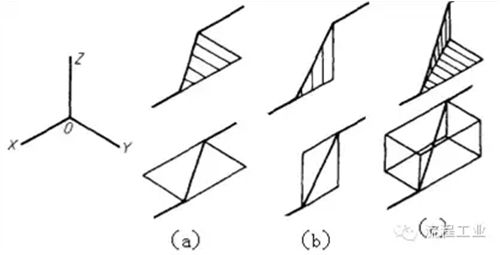

2当管道平行于直角坐标轴时，轴测图用平行于对应的轴测轴的直线绘制；当管道不平行于直角坐标轴时，应画出平行于相应坐标轴的细实线，表示管子所处的平面；管道在水平面内倾斜时，画出与y轴平行的细实线 构成水平面， a管道在铅垂面内倾斜时，画出平行于Z轴的细实线 构成铅垂面， b管道是一般位置时，需要同时画出与Y轴和Z轴分别平行的细实线，如图 c 所示。

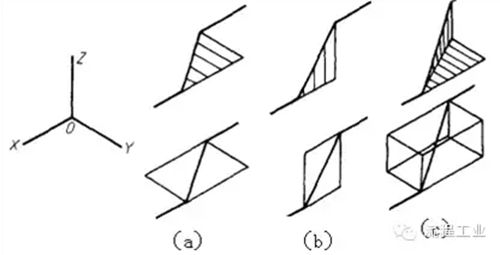

管道倾斜的表示方法

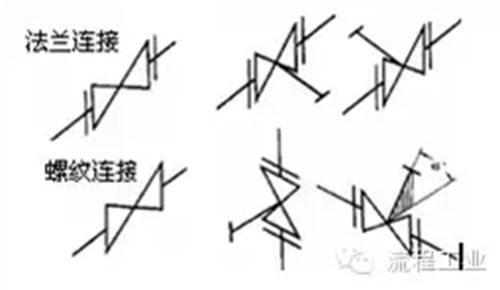

3管道的连接方式画法

管道连接的表示方法

管道倾斜的表示方法

4.3

标注

管段图中应标注管段编号，管段所连接的设备位号，管口号或其他管段号以及管径、管件、阀门等有关安装所需的尺寸。

管道号和管径标注在管道上方，所有垂直管道不注长度尺寸，标注水平管道的标高“EL”，并注在管道的下方。
