第 1 章 信息系统分析与设计引言

系统分析：理解并详细说明系统应该做什么

系统设计：详细说明系统的组成和实现

系统分析员：运用信息技术解决业务问题

1.1 解决商业问题的分析员

分析员要解决什么样的问题：客户定购、职工工资、管理人员、货物运输、生产部门、财务部门、销售部门等

分析员如何解决问题：研究理解问题、核实解决问题的效益大于成本、设计一套可能的解决方案、决定一个最佳方案并进行推荐、详细说明所选方案的细节、实施方案、监控证实得到预期结果

1.2 解决业务问题的系统

信息系统：对信息进行收集、处理、存储并输出所需信息的一组相互关联的部件的集合。

信息系统的类型：事务处理系统 TPS、管理信息系统 MIS、主管信息系统 EIS、决策支持系统 DSS、通信与办公系统

部件：功能分解的子系统、不同类型的事件

边界：

系统边界：系统与环境之间输入输出所通过的分界

自动化边界：系统内自动和手动的分界

1.3 系统分析员需要的技能

技术知识与技能：了解计算机基础知识、了解开发系统的多种工具和技术、了解系统开发的专门技术

商务知识与技能、对商业的全面熟悉、对特定行业的熟悉、对一个具体公司的熟悉

人的知识与技能

诚实与道德

第 2 章 项目经理级分析员2.1 系统开发生命期：

计划、分析、设计、开发、支持。

计划过程先于一切活动进行，不允许与其他活动重叠。

2.2 信息系统生存周期：

系统规划、开发、演化（包括运行、维护）、管理、支持。

规划过程：提出信息系统的建设设想，进行规划和可行性分析，然后决定是否有必要开发，并制定总体规划。

开发过程：分析、设计、实现、测试等

演化过程：从系统提交使用开始到被终止为止，贯穿信息系统发挥作用的全过程。

运行：信息系统应用于组织的业务、管理和决策，发挥作用的过程

维护：不断地适应环境和需求的变化，进行完善和版本更新的过程。（如，版本更新不属于开发过程，属于维护过程）

管理过程：管理软件质量、软件成本、开发时间等，贯穿整个过程

按内容划分：规划管理、开发管理、运行管理、维护管理

按管理的对象划分：信息系统人员管理、信息资源管理、项目管理、网络管理等

支持过程：起辅助、支持作用。如文档过程、配置管理过程、质量保证过程、验证过程、评审和审计过程、培训过程、环境建立过程等。

2.3 项目管理：

组织和指导其他人员在预先确定的进度和预算内实现计划

重点：时间、成本、质量

系统开发项目的参加人员：

客户：提供资金开发系统的人

监督委员会：监督系统的开发有没有严格按照规划进行，监督时间、成本、质量、进度

用户：使用系统的人

成员、小组领导

项目经理：和不同的系统开发的参加人员进行沟通管理

2.4 项目的启动

自顶向下：由顶层管理人员决定，下层人员决定

自下而上：下层人员向上反应

针对外界压力： 在外界的压力下不得不开发

2.5 项目计划阶段

项目经理要：项目要解决什么问题、制定怎样的开发计划、论证项目可行性、建立项目组、启动计划

解释：

定义问题：检查项目启动的要求（2.4中的3种）、需求说明、预期的商业收益、确定新系统的能力

关联图：将系统作为唯一的一个处理功能，和外界进行信息交流。

可行性分析：经济可行性（成本/收益分析、项目资金）、组织和文化可行性（开发人员能力水平等）、技术可行性、技术可行性、进度可行性

制定项目计划表

建立项目组：为项目提供人员。包括制定详细的资源计划、确定并邀请专门技术人员、用户人员、划分工作小组、实施培训和建组训练

启动项目：定案，资金释放，并正式通知相关人员。

第 3 章

螺旋式

极限编程：是螺旋式的一个特例

3.1 方法、模型、工具和技术

三要素：方法、模型和技术

系统构建的模型：流程图、数据流图、ER图、结构图、用例图、类图、顺序图等

系统管理的模型：甘特图、PERT图、组织层次图等

工具：项目管理、制图、IDE、计算机辅助系统工程（CASE）工具、数据库管理应用程序、反向工程工具、代码生成工具等

技术：...

3.2 系统开发的三种方法传统方法

通过查看过程和数据及其相互关系来定义系统需求、设计和构造系统。包括结构化方法和信息工程方法。

·结构化方法：

使用结构化编程、分析和设计等技术

定义系统需要做什么、需要存储和使用那些数据、系统需要什么样的输入和输出，以及系统的功能如何组织

o结构化模型：DFD、ER图、结构图

结构化编程的三种结构：顺序、选择、循环

开发过程：

o现代结构化分析：事件、数据流图、实体联系图

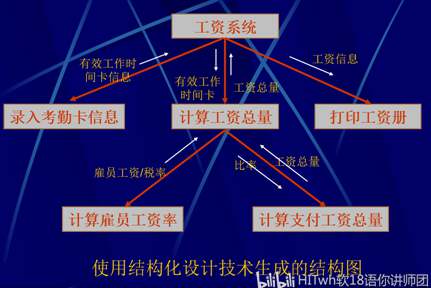

o结构化设计：根据数据流图定义程序模块的结构图、时间对应结构图

o结构化编程：使用结构化编程结构为模块编写代码

·信息工程方法

从全面的战略计划开始

使用集成的CASE工具

面向对象方法

把信息系统看作一起工作来完成某项任务的相互作用的对象集合

对象：计算机中可以对消息作出相应的事物

面向对象分析OOA：定义在系统中工作的所有类型的对象，并显示这些对象之间的相互关联

面向对象设计OOD：定义和系统中人机交互所必需的所有类型的对象，并对每一种类型的对象进行细化，以至于可以用一种具体的语言或环境来实现这些对象

面向对象编程OOP：用某种语言的语句来定义各类对象的行为，及对象间的消息传递

模型：类图、用例图、状态图等

3.3 系统开发生命周期的变体

瀑布模型： 效率比较低下。

基于迭代的变体（螺旋模型）

基于开发速度的变体：适应对信息系统的大量需求、不断变化的技术和商业环境

快速开发方法：

原型化开发方法

螺旋型开发方法

快速开发技术：

风险管理技术

联合开发会议JAD

基于工具的开发

软件重用 软件重用是快速开发的要点，包括对象框架、组件

3.5 分析和设计阶段细节

收集信息：如何收集信息、收集用户习惯

定义系统需求

区分需求优先级

建立可行性原型和发现原形

生成和评价可选方案

和管理人员复查推荐方案

第 4 章 调查系统需求4.1 功能需求和技术需求

系统需求：对系统所提供的功能做出的详细定义，来源于计划阶段所确定的高层功能，包括：

功能需求：系统必须支持的功能和过程

技术需求：描述操作环境和性能目标的需求

4.2 系统需求的来源

系统相关者：对系统的成功实施感兴趣的人。包括：

系统用户

项目客户

技术人员

用户：

水平方向和垂直方向的用户：

水平方向划分：不同业务的用户

垂直方向划分：权限和层次，如管理者、使用者、游客

业务操作用户

查询用户

管理用户

主管用户

4.3 识别系统需求

开发系统需求的方法：以新系统的逻辑需求模型为中心，识别现有系统的处理过程，为新系统开发建立模型

需求调查的三个主要问题：

要做什么：

商业过程和运作是什么

理解商业功能

怎样做：

商业过程如何完成

转向新系统的方法

需要哪些信息：

信息需求是什么

定义新系统必须提供的具体信息

信息收集的各种方法：

向系统相关者分发和收集调查表

复查现有的报表、表格和过程描述

主持与用户的面谈和讨论

观察商业过程和工作流

建立原型

主持JAD会议

4.4 结构化遍历

简称遍历，是对调查结果和根据这些结果建立的原型进行复查。

在系统的每个大的功能结束后进行遍历；整体结束后也要进行。

4.5 业务流程重组

将原有的操作流程经过重组，交给信息系统完成。

第 5 章 系统需求建模：事件和事实事件：

事件是可以描述的、值得记录的、在某一特定时间和地点发生的事情

系统的所有处理过程都是由事件驱动或触发的

事件对定义系统需求的意义：

整体地看待系统，分析系统与外接的接口

划分系统的一种方法

划分：

系统相关事件

系统无关事件

外部事件：外部实体或动作参与者触发，如用户操作

内部事件（也称临时事件）：如定时事件

状态事件：系统内部发生了需要处理的情况时引发的事件

识别事件的方法

事件/条件和响应

事件时序

技术依赖事件和系统控制：忽略掉。如用户输入错误的事件

理想的技术假设

事件的构成：

触发器 Trigger：外部输入的数据，触发系统处理的事件

来源 Source：触发事件的外部实体

动作 Activity/Use case：系统要执行的操作

响应 Response：系统要产生的输出

目的地 Destination：输出的目的地

5.3 类图和ER图

略

第 6 章 传统的需求描述方法6.1 传统观点和面向对象观点

传统方法

面向对象方法

系统是过程的集合

系统是交互对象的集合

过程与数据实体交互

对象与人或其他对象交互

过程接受输入并产生输出

对象发送与响应消息

6.2 数据流程图DFD

数据流程图（DFD）是一种图像化的系统模型，展示信息系统的主要需求：输入、输出、过程和数据存储；

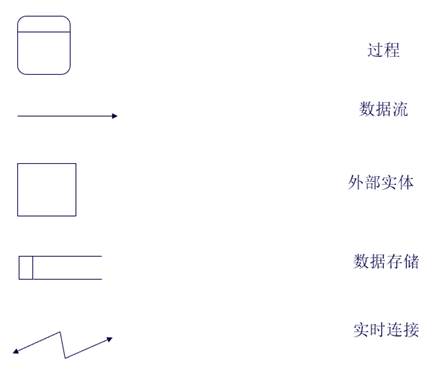

图例：

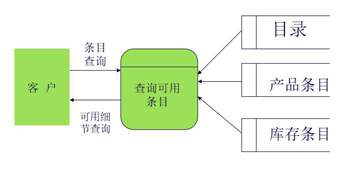

例子：

评估DFD质量：

复杂性最小化：（每一页上）没有过多的存储和处理过程

信息超量：信息过多

7±2原则：人能够理解并记忆的数量在7±2左右

接口最小化

数据流一致性：DFD图中的各部分一定要与ER图、事件表中的触发器一一对应。细化的DFD和上层的DFD也要保持一致性。

关于上下层的一致性：

平衡：上层和下层保持一致

黑洞：上层定义的数据，在下层不能凭空消失。如定义了变量但从未使用过。

奇迹：上层没有定义的数据，在下层不能凭空出现。

0层图

0层图（又叫做事件划分的系统模型）：一个为系统需求建立模型的DFD，建模过程中对应于系统或子系统中每个事件使用单个过程。

0层图和关联图的区别：

0层图是对应事件的数据流程图片段，涉及数据存储

关联图是顶层的数据流图，把系统表示成唯一的过程，不涉及数据存储

6.3 详细记录DFD部件

结构化英语（伪码）例：

借书(读者ID, 图书ID){

1. 验证读者信息(读者ID)

2. 检查读者可借图书信息(读者ID)

3. 检查图书信息(图书ID)

4. 借书(读者ID，图书ID){

填写借书单(读者ID，图书ID，借书时间)

更新读者信息(读者ID)

更新图书信息(图书ID)

}

}

·决策表

·决策树

数据流定义：数据流内容和内部结构的文本描述；

数据元素定义

数据存储定义

第 7 章 面向对象的需求描述方法7.3 类图7.4 用例图

场景：在用例中的一个特定的活动顺序。

一个用例可能有多个不同的场景。

开发用例图：

参照事件表

确定所有使用系统的参与者

开发场景（活动顺序图）

确定通用的内部用例（多个用例都会涉及到的用例）

划分用例

7.5 顺序图、协作图：对象状态

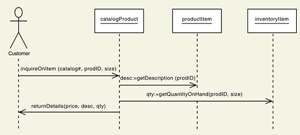

顺序图示例：

协作图示例：

各图中的名称一定要一一对应

基于技术的理想假设，如控制类（System，Database等）不要放入顺序图或协作图

时序图消息的语法：[[条件]返回值:=]消息名(参数列表)

协作图：对象没有生命线，用序号标定顺序。

通过检查类中的消息，为类增加方法。

7.6 状态图：对象行为

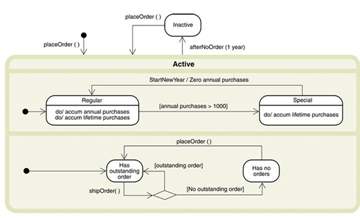

例：

并发：

第 8 章 环境、方案与决策

将系统需求向系统设计和实施过渡。

8.1 评估目标系统环境

开发环境和系统软件环境

8.2 决定系统的范围和自动化水平

范围表：将系统功能需求程度分等级

分析自动化水平：给每项功能定义不同的自动化解决方案

8.3 系统实施方案分析

托管：购买别人的服务；把项目托管在第三方平台上

软件包和ERP

客户化开发：二次开发

自行开发

8.4 选择实施方案

确定选择标准：

通用需求标准评价：从总体上看系统能否满足需求。包括团队经验、预期成本、预期效益

技术需求标准评价：代码质量、文档、健壮性、安装的简易性等。

功能需求标准评价：把需要满足的功能列出来，不同的功能给予不同的权重。

计算出三个标准的得分后，综合进行选择推荐。

8.5 考虑外包解决方案

生成RFP（Request for Proposal）

基准评价（Benchmarking）、选择卖方

8.6 递交结果和做出决定

在项目组中进行讨论，决定最终方案，形成文档，并交给筹划指导委员会。

原型：Axure的使用

略

第 9 章 系统设计9.1 设计的要素

系统的结构

数据库的定义和组织

设计系统输入输出

定义人机交互界面

9.2 系统设计的工作模型

OOA

SA

包图

结构图

设计类图

系统流图

对象数据库模型

关系数据库模型

共有部分：

混合关系数据库模型

用户界面对话框、表格和报表

系统控制

伪码

节点和定位图

9.3 面向对象的应用结构设计

设计类包图：指明具体的类包括在哪个包的包图，并且表明类之间的依赖关系

设计类图

需要标出变量的可访问性和类型；方法的可访问性、参数列表、返回值类型和内部结构（伪码）

设计类图的开发：

决定需要设计的类，建立属性列表

找到属于这个类的所有方法，考查顺序图

详细描述方法逻辑，考查状态图

第 10 章 数据库设计

建议回去复习一下数据库系统

设计要点：

为每个实体（类）建立一个表

为每个表选择一个主键

增加外键以表示一对多关系

建立新表表示多对多关系

定义参照完整性

评价模式进行必要的改进

为每个字段选择适当的数据类型和取值范围

补充内容

概要设计： 为了实现程序，使用什么样的框架和结构。

架构设计：还要考虑技术需求（如性能需求）
