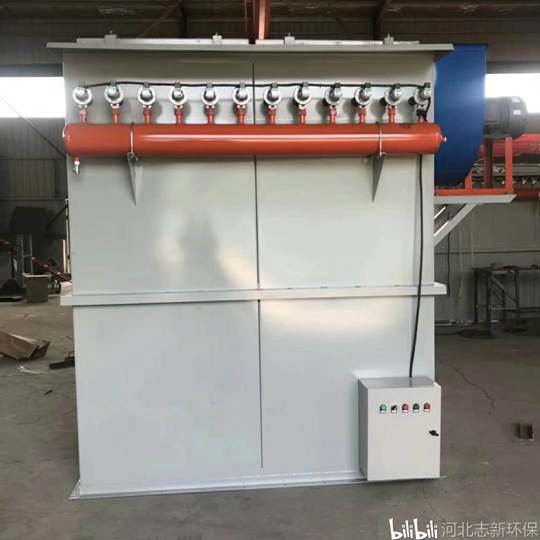

小型脉冲除尘器

小型脉冲袋式除尘器主要特点：小型脉冲袋式除尘器是出现较早的一种小型除尘器。其特点是在原机械操控脉冲袋式除尘器的基础上省去了组织杂乱，作业功能不安稳的操控器和操控阀，直接选用电磁阀操控脉冲阀作业。具有布局简略，操作安稳牢靠的特点，保护养护方便快捷。

小型脉冲除尘器本体布局由结构壳体、滤袋总成、喷吹清灰设备、排灰设备等有些构成。壳体有些由上箱体、中箱体、灰斗、进出风日构成。滤袋总成由滤袋、滤袋结构等构成。喷吹清灰设备由气包、喷吹管、文氏管、脉冲阀、电磁操控阀、脉冲操控仪等构成。排灰设备由电机、减速器、螺旋输灰机、星形卸料阀构成。

小型脉冲布袋除尘器工作原理：

含尘气体由除尘器中部进风口进人箱体内，有些较粗颗粒的粉尘因为遭到重力等要素的效果，直接沉降到灰斗内，另一有些细微粉尘经滤袋过滤附着在滤袋的表面面上，洁净气体则透过滤袋，从上箱体的出气口排出。跟着滤袋上粉尘的积聚不断添加，除尘器滤袋粉尘层阻力上升，当除尘器到达预订的阻力规模时(1.0一1. 2kPa)，脉冲操控仪指令电磁阀发动，脉冲阀作业，并经过喷吹管向各排滤袋进行喷吹，使滤袋瞬时发生加速度急剧胀大，抖落滤袋表面面的粉尘，掉人下部灰斗，经由愉灰设备和卸料阀排出。

小型脉冲布袋除尘器主要结构特点：

1、滤袋上端采用弹簧涨圈型式，不但密封性能好，而且在维修更换布袋时简单，实现机外换袋。

2、袋笼的结构为圆型，袋笼的制造非常严格，本公司的袋笼是在引进技术合作生产的自动化生产线上加工，材质全部为冷拔丝，其各项指标较行业标准提高50%左右。3、电磁脉冲阀采用件，其易损件膜片的使用寿命大于100万次。

3、除尘器控制采用的程控器，具有差压、定时、手动三种控制方式，对除尘器离线阀、脉冲阀、卸灰阀等实现系统控制，如有要求并可对本体上的传感元器件如温度、料位等进行辅助报警控制。

4、受环境、温度等的制约条件少，可全天候工作。

5、在结构上可在线清灰，利用程控脉冲达到清灰目的喷吹气流顺畅，物理特性更合理，结构简单，操作维护方便。

6、滤室内无任何转动部件，提高了性，降低了维护难度。

7、采用外滤式除尘，清灰更方便。

8、滤袋可根据不同工况采用不同材质。

9、采用龙骨，，不变形。

10、均有检查（检修）门，方便操作，易于维护。

11、电磁脉冲阀，控制精度高，稳定性强，故障率低。

12、清灰用压缩空气的压力低，耗气量小。

13、各仪器仪表直观显示，由控制柜集中控制，运行操作方便。

14、所有配件均定型生产，针对性强。

15、电气系统使用低压（24v）控制，无危险。

16、装有温度监控系统，超温报警，自动降温，系数大。

17、设备结构合理，占地面积小，可安装在室内外。

18、设备处理风量大，系统阻力小，适用范围广。
